Специальная технологическая оснастка для лезвийной обработки

ПОИСК

Специальная технологическая оснастка для лезвийной обработки Специальная технологическая оснастка для лезвийной обработки

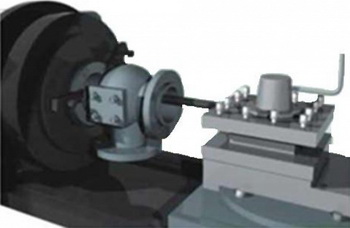

Предназначена для механической (лезвийной) обработки уплотнительных поверхностей корпусов и клиньев задвижек раздельно. Обеспечивает получение одинаковых углов клиновой камеры в корпусе и у клина, что в свою очередь обеспечивает высокую герметичность в затворе собранной задвижки.

Специальная технологическая оснастка для лезвийной обработки-Не требует метрологического оборудования для замера углов и последующей подгонки.
-Оснасткой оснащаются станки токарной группы в зависимости от типоразмеров обрабатываемых задвижек (см. табл.).
-Базовое исполнение с углом клиновой камеры - 100

При необходимости (оговаривается отдельно):

-Поставка оснастки для обработки деталей арматуры с другим углом
-Плоставка дополнительной оснастки для завальцовки колец из цветных металлов в корпуса и клинья чугунных задвижек



Технические характеристики


Модель

Диапазон использования

Оборудование

Угол клиновой камеры

Габаритные размеры, мм

Масса, кг

DN, мм

PN, МПа

СТО-1-50/80

50...80

1,0...6,3

15К20

100

400x250

120

СТО-1-50/80р

60, 80, 100

132

СТО-1-50/150

50...150

1,0...6,3

1М63

100

600x175

260

СТО-1-50/150р

60, 80, 100

600x195

290

СТО-1-200/400

200...400

1,0...6,3

1512

100

800x200

410

СТО-1-200/400р

60, 80, 100

800x250

430

СТО-1-500/600

500...600

1,0...6,3

1525

100

1000x270

750

СТО-1-500/600р

60, 80, 100

1000x280

765
