8.2. Требования к фланцам

ПОИСК

8.2. Требования к фланцам 8.2. Требования к фланцам

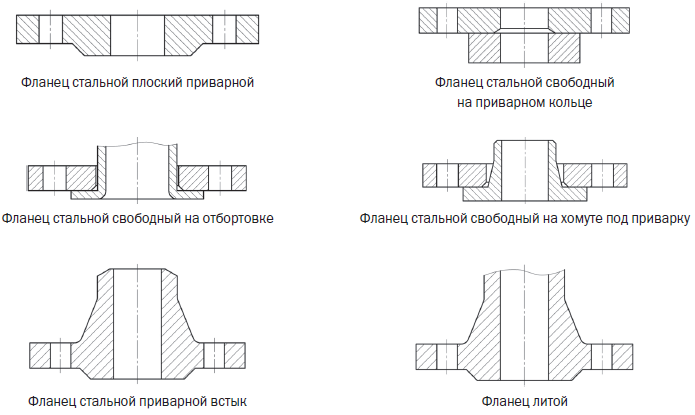

8.2.1. Типы фланцев, на которые распространяется ИС СНП:

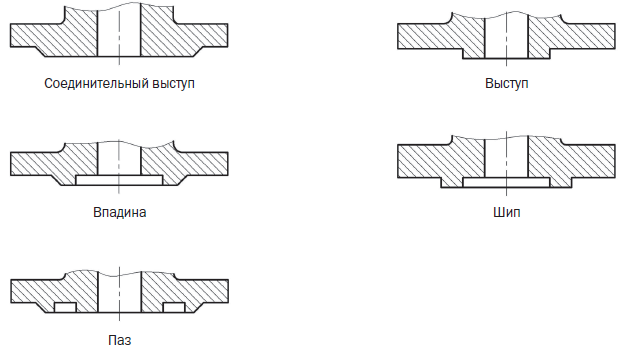

8.2.2. Исполнения уплотнительных поверхностей фланцев, на которые распространяется ИС СНП:

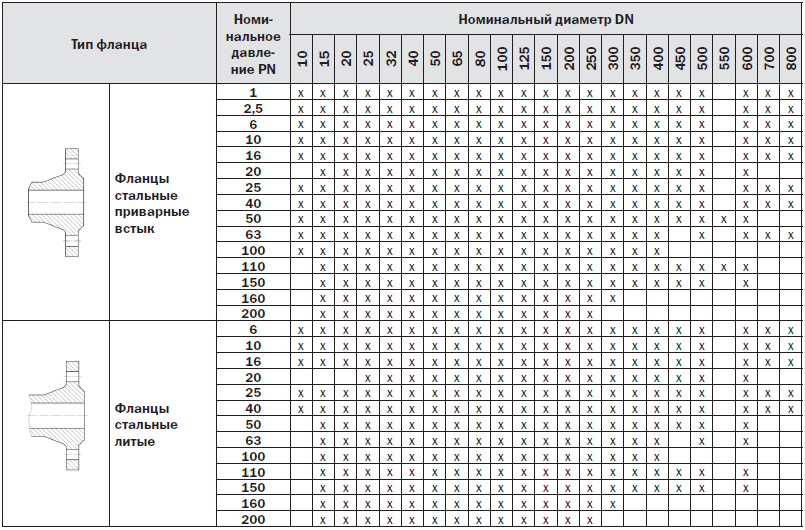

8.2.3. Параметры фланцев, на которые распространяется ИС СНП:

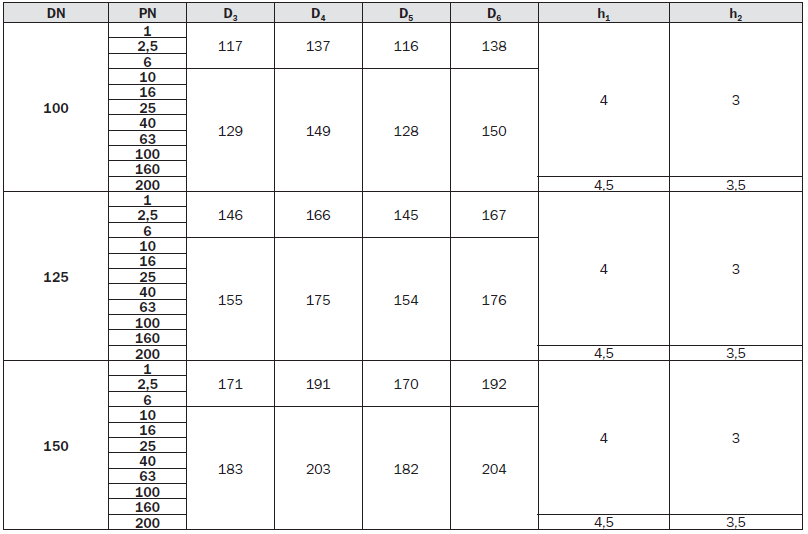

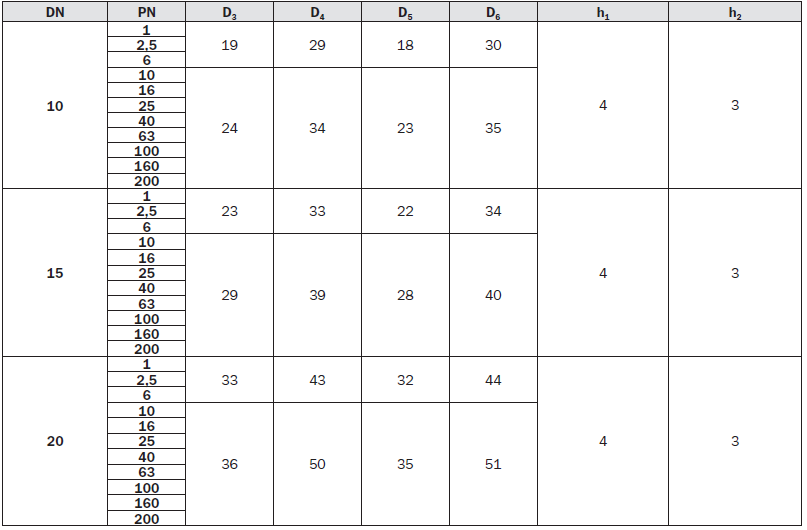

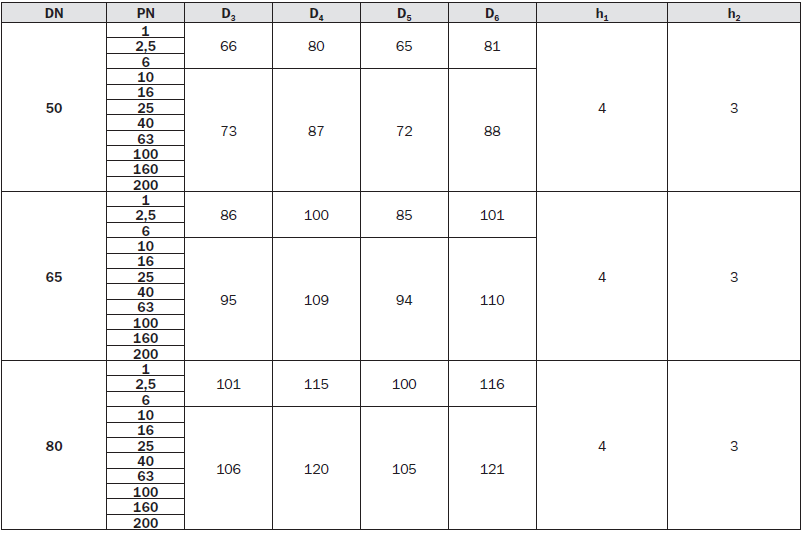

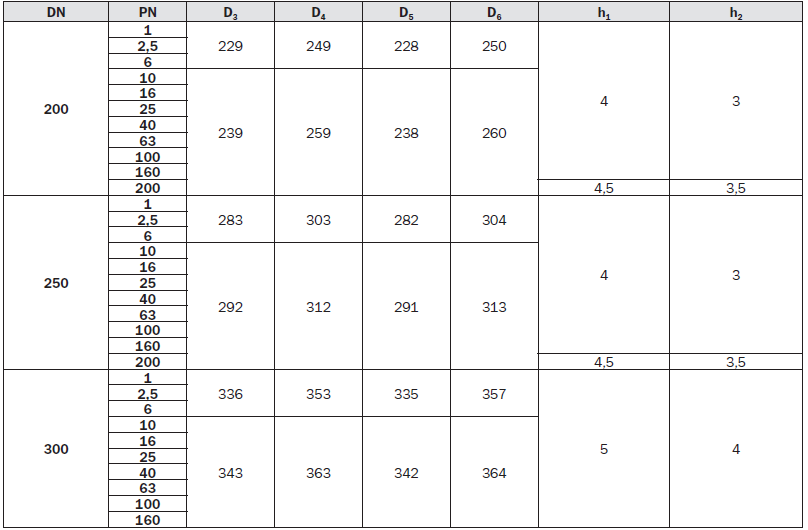

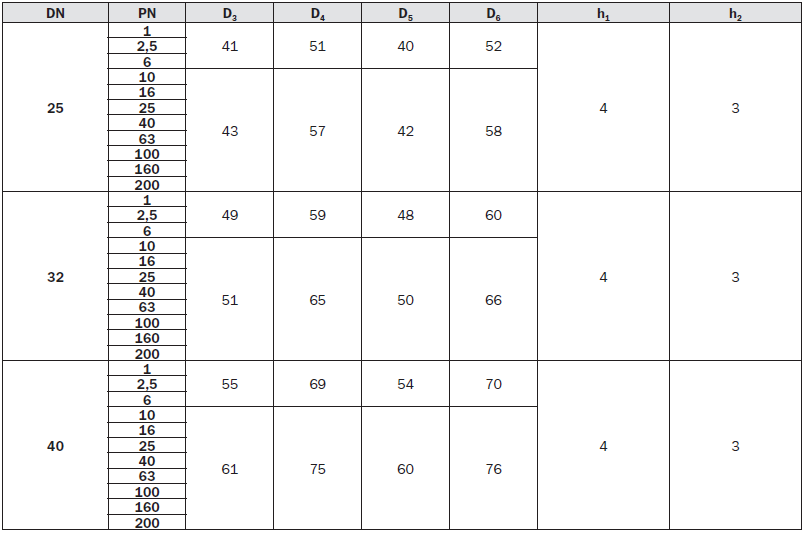

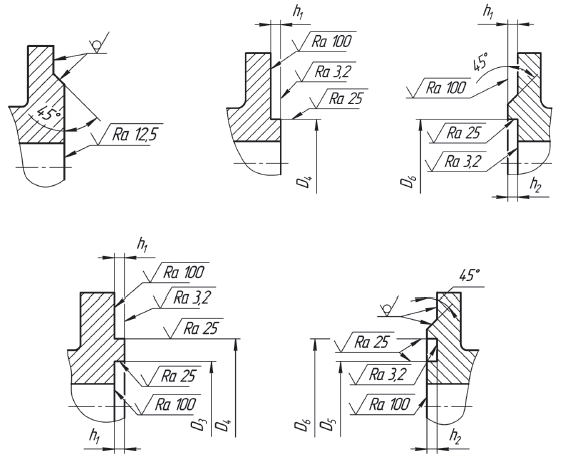

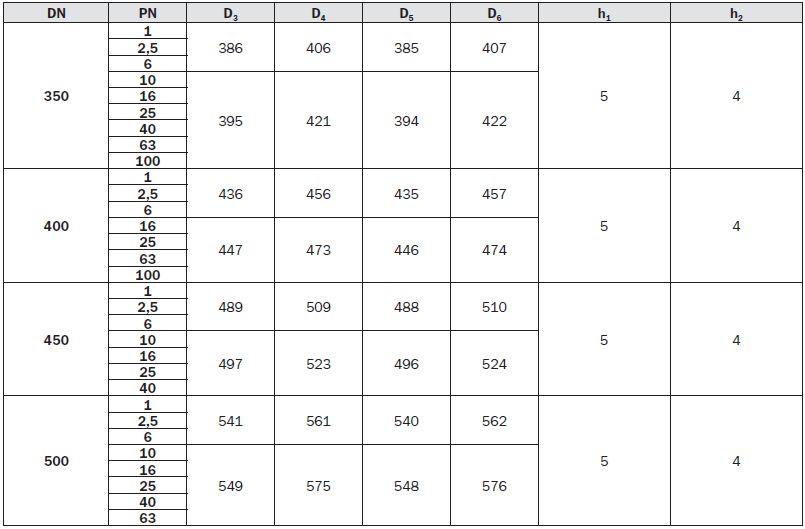

8.2.4. Размеры уплотнительных поверхностей фланцев, на которые распространяется ИС СНП:

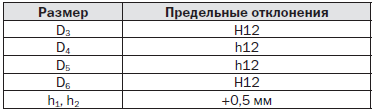

8.2.5. Допустимые отклонения размеров фланцев на которые распространяется ИС СНП:

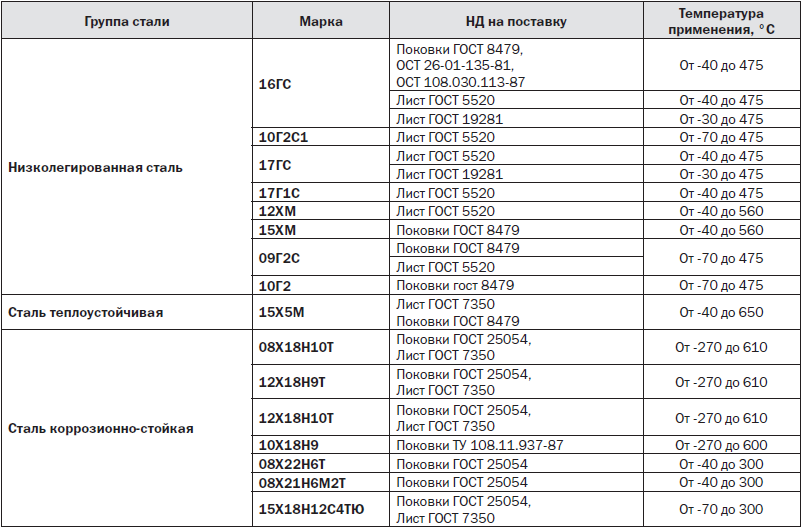

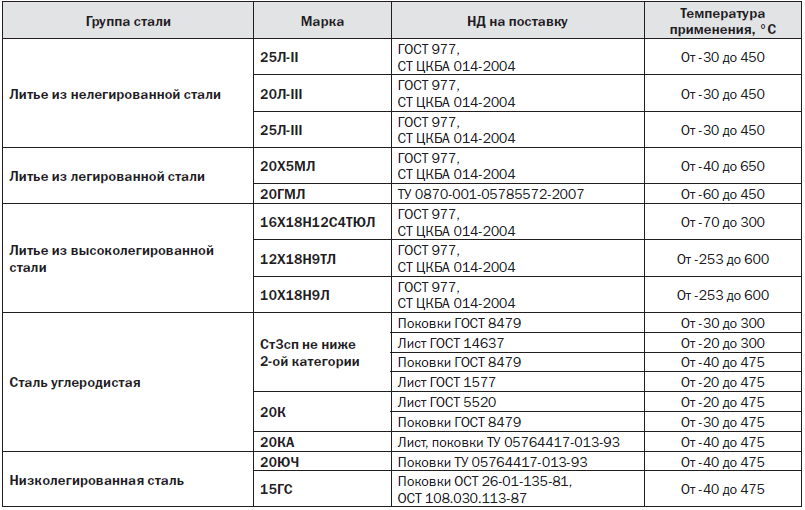

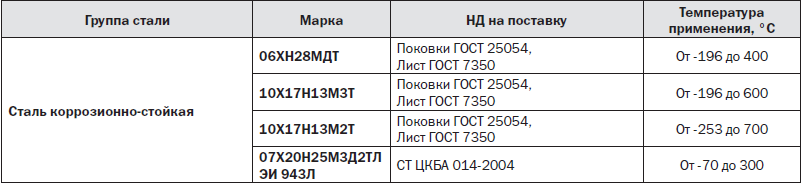

8.2.6. Рекомендуемые материалы для изготовления фланцев:




8.2.7. Перед сборкой фланцевых соединений, фланцы должны быть визуально проверены на отсутствие поломок, трещин, деформаций и других дефектов, могущих повлиять на прочность.
8.2.8. Уплотнительные поверхности фланцев должны быть дополнительно проконтролированы на отсутствие недопустимых отклонений от плоскостности и на соответствие требуемой шероховатости. Контроль плоскостности должен проводиться посредством поверочных плит или специальных приспособлений, а шероховатости – с применением образцов шероховатости по ГОСТ 9378.
8.2.9. На уплотнительных поверхностях фланцев допускаются отдельные забоины, раковины, шлаковые включения, риски с глубиной дефекта не более 0,5мм, в радиальном направлении не более 1/4 ширины уплотнительной поверхности и в направлении по окружности не более 1/10 ее длины, но не более 15 мм.
8.2.10. Отклонение от плоскостности уплотнительных поверхностей фланцев не должно превышать 1/5 толщины СНП, но не более 0,4 мм.
8.2.11. Устранение дефектов на уплотнительных поверхностях фланцев должно производиться слесарной обработкой с последующим шабрением. Поверхностные дефекты глубиной более 0,5 мм допускается устранять выборкой шлифовальным инструментом с последующей заваркой выборки. Сварочные материалы для ремонта фланцев должны соответствовать требованиям Правил, которые распространяются на ремонтируемое оборудование, с учетом свариваемости основных материалов.
