Задвижки литые с гуммированным клином
Назначение:
Применяются в качестве запорного устройства на трубопроводах, транспортирующих абразивные среды при температуре до + 80ºС.
Задвижки шиберныеОсобенности конструкции
1. Полнопроходность задвижки обеспечивает возможность беспрепятственного перемещения по трубопроводу очистных и диагностирующих устройств.
2. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и увеличивают срок службы изделия.
3. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
4. Гуммированный клин обеспечивает защиту от абразивного износа, который происходит из-за движения твердых частиц рабочей среды.
5. Люк в нижней части корпуса позволяет удалять осадок, препятствующий полному закрытию арматуры.
6. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и увеличивают долговечность сальникового уплотнения.

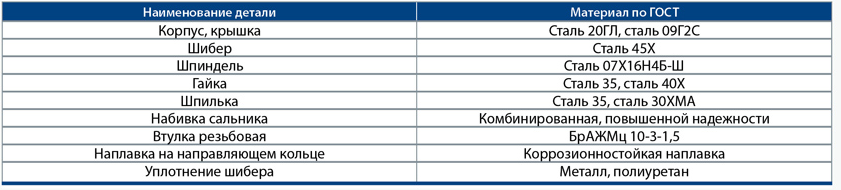

Материалы основных деталей
Требования к выбору приводного устройства
Управление задвижками осуществляется при помощи электропривода, редуктора или гидропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

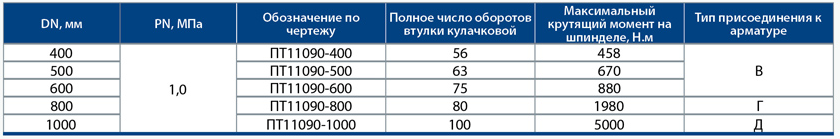

Требования выбора к электроприводов
Технические характеристики
Обеспечение герметичности
Класс герметичности задвижек по ГОСТ Р 54808-2011: «А» (для DN 400, 500 мм); допустимые протечки: 1 см³/мин (для DN 600 мм), 3 см³/мин (для DN 800, 1000 мм).
Уплотнение в затворе осуществляется по схеме «металл-резина».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, по шпинделю – сальниковым узлом.
Климатическое исполнение по ГОСТ 15150-69: «У»; «Т».
Категория размещения задвижек - 1 по ГОСТ 15150-69.
По требованию заказчика возможно изготовление задвижек в иных климатических исполнениях и с иной категорией размещения.
Исполнение задвижек по 12-балльной шкале сейсмической интенсивности MSK-64 ГОСТ30546.1: несейсмостойкие; сейсмостойкие.
Установочное положение задвижек на трубопроводе: любое, кроме приводным устройством вниз.
Рекомендуемое положение – вертикальное, приводом вверх.
При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 15°) рекомендуется установка опор (подпорок) под бугельный узел задвижек.
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу:
фланцевое (присоединительные фланцы арматуры могут изготавливаться по ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком).
По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Назначенный срок службы – 5 лет.
