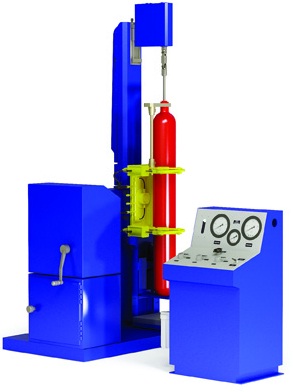

ПКТБА-СОБ Стенд для освидетельствования баллонов для сжатого газа

ПКТБА-СОБ Стенд для освидетельствования баллонов для сжатого газа

НАЗНАЧЕНИЕ:

Проведение освидетельствования баллонов:
-Вывинчивание и завинчивание вентиля с определенным крутящим моментом;
-Гидравлические испытания на прочность;
-Определение массы и внутреннего объёма баллонов (для определения толщины стенки);
-Видеоосмотр внутренней поверхности баллона;
-Очистка внутренней поверхности баллона.

СОСТАВ:

-Кантователь с пневмозажимом и приводом подъема баллона.
-Пульт управления кантователем.
-Система внутренней очистки.
-Электронное устройство для взвешивания пустого и наполненного баллона.
-Механизм завинчивания/вывинчивания вентиля с ручным приводом.
-Комплект рукавов высокого давления.
-Прибор видеоосмотра внутренней поверхности баллона.
-Пневмогидравлическая насосная станция (ПКТБА-ПГС).

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Стенд оборудован механизмом завинчивания/вывинчивания вентиля с ручным приводом.
-Пневмозажим баллона облегчает работу оператору.
-Взвешивание баллона происходит на электронных весах (до 200 кг).
-Комплектуется прибором видеоосмотра внутренней поверхности.
-Может комплектоваться блоком подогрева воздуха для сушки баллона после испытания.

ДОПОЛНИТЕЛЬНО РЕКОМЕНДУЕМ:

-Кран консольный (ПКТБА-КК);
-Блок подогрева воздуха для сушки баллонов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	ПКТБА-СОБ
Диаметр баллона, мм	219
Длина баллона, мм	1430...1755
Материал баллона	Сталь
Давление воды в баллоне при гидроипытаниях, МПа	30
Давление воздуха, подаваемого в ПКТБА-ПГС, МПа	0,4...0,63
Производительность, шт./ч	2...3
Крутящий момент при вывинчивании/завинчивании, кгс·м	До 100/45...50
Энергоноситель	Воздух
Габаритные размеры в комплекте с электронными весами и ПКТБА-ПГС (ДxШxВ), мм	3300x2300x2987
Габаритные размеры ПКТБА-ПГС (ДxШxВ), мм	610x675x1200
Масса стенда/ПКТБА-ПГС, кг	1780/188
