  3. Линзы уплотнительные жесткие и компенсирующие

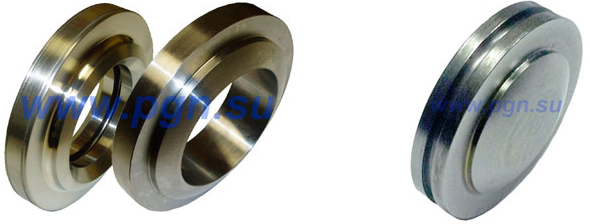

Линзы уплотнительные жесткие и компенсирующие

ПОИСК

Линзы уплотнительные жесткие и компенсирующие Линзы уплотнительные жесткие и компенсирующие



Линзы уплотнительные жесткие и компенсирующие по ГОСТ 10493-81

Условное давление Ру 20 - 100 МПа (200-1000 кгс/см2)
Условный проход Dy 6 мм - 200 мм
Температура среды от  -50 °С  до +510 °С

применяются в химической и нефтехимической промышленностях для фланцевых соединений арматуры, соединительных частей и трубопроводов.
Марки стали применяемые при изготовлении линз типа Ж и К: ст20, 14ХГС, 15ХМ, 30ХМА, 18Х3МВ, 20Х3МВФ, 12Х18Н10Т, 10Х17H13М3Т, 08Х17Н15М3Т.
Линзы глухие с указателем по ГОСТ 22791-83

Условное давление Ру 10 - 100 МПа (100 - 1000 кгс/см2)
Условный проход Dy 6 – 200 мм
Температура  от  -50 до +510 °С

для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений.

Возможно изготовление линз глухих без указателя.

Марки стали применяемые при изготовлении линз глухих:
6Х320СТ20, 10Х320СТ20, 15Х320СТ20, 32Х320СТ20, 12Х18Н10Т, 10Х17H13М3Т, 20Х3МВФ
Материал указателя – сталь 10 по ГОСТ 1050-86

ПРИМЕР условного обозначения:

Линза жесткая тип Ж1, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза Ж1-100-12Х18Н10Т ГОСТ 10493-81
Линза жесткая, тип Ж2, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза Ж2-100-12Х18Н10Т ГОСТ 10493-81
Линза компенсирующая, тип К1, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза К1-100-12Х18Н10Т ГОСТ 10493-81
Линза компенсирующая, тип К2, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза К2-100-12Х18Н10Т ГОСТ 10493-81
Линза глухая с указателем исполнения 4, Dу 65 мм, на условное давление Pу 100 МПа из стали марки 20Х3МВФ 4-65-100-20Х3МВФ-ГОСТ 22791-83
