Задвижки стальные клиновые РТЗК (серии РТЗК10, РТЗК14)

Задвижки стальные клиновые РТЗК (серии РТЗК10, РТЗК14)

ТУ 3741-001-71634056-2010
DN 15, 20, 25, 32
PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 25,0 МПа
Класс герметичности А по ГОСТ Р 54808
Таблица-фигура: 31с(лс, нж)41нж, 31с(лс, нж)99нж, 31с(лс, нж)15нж, 31с(лс, нж)18нж, 31с(лс, нж)16нж, 31с(лс, нж)45нж

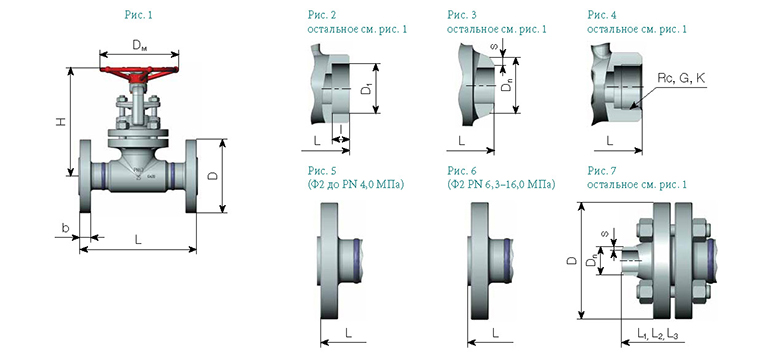

Таблица размеров муфтового присоединения, муфтового под приварку и под приварку встык

DN	Присоединение к трубопроводу	PN, МПа	L	Н	Dм	D1	l	Dn	s	Резьба	Масса	Рис.
15	Муфтовое	1,6…16,0	90	168	120	-	-	-	-	1/2"	2,8	1,4
	Муфтовое под приварку					21,7	9,5	-	-	-		1,2
	Под приварку встык					-	-	19	3,5	-		1,3
	Под приварку встык	20,0				-	-	23	4,5	-		1,3
	Под приварку встык	25,0				-	-	21	4,5	-		1,3
20	Муфтовое	1,6…16,0	90	168	120	-	-	-	-	3/4"	2,8	1,4
	Муфтовое под приварку					27	9,5	-	-	-		1,2
	Под приварку встык					-	-	26	4	-		1,3
	Под приварку встык	20,0				-	-	29	5	-		1,3
	Под приварку встык	25,0				-	-	27	4	-		1,3
25	Муфтовое	1,6…16,0	105	192	120	-	-	-	-	1"	5,7	1,4
	Муфтовое под приварку					33,8	9,5	-	-	-		1,2
	Под приварку встык					-	-	33	4	-		1,3
	Под приварку встык	20,0				-	-	36	5,5	-		1,3
	Под приварку встык	25,0				-	-	33	5,5	-		1,3
32	Муфтовое	1,6…16,0	125	210	120	-	-	-	-	1 1/4"	5,7	1,4
	Муфтовое под приварку					42,5	12,5	-	-	-		1,2
	Под приварку встык					-	-	39	4	-		1,3
	Под приварку встык	20,0				-	-	43	6	-		1,3
	Под приварку встык	25,0				-	-	42	6,5	-		1,3

Таблица основных размеров фланцевого присоединения

DN	Присоединение к трубопроводу	PN, МПа	Размеры, мм											Масса, кг	Рис.
DN	Присоединение к трубопроводу	PN, МПа	L	L1*	L2*	L3*	H	Н1	D	Dn	s	b	Dм	Масса, кг	Рис.
15	Фланцевое	1,6	140	–	–	–	168	–	95	–	–	14	120	4,2	1,5,6
	Фланцевое с отв. фланцами	1,6	–	214	216	–			95	19	3,5	14		6,6	1,7
	Фланцевое	2,5	140	–	–	–			95	–	–	14		4,3	1,5,6
	Фланцевое с отв. фланцами	2,5	–	214	216	–			95	19	3,5	14		6,7	1,7
	Фланцевое	4,0	140	–	–	–			95	–	–	14		4,3	1,5,6
	Фланцевое с отв. фланцами	4,0	–	214	216	–			95	19	3,5	14		6,7	1,7
	Фланцевое	6,3	165	–	–	–			105	–	–	16		5,0	1,5,6
	Фланцевое с отв. фланцами	6,3	–	265	267	272			105	19	3,5	16		8,0	1,7
	Фланцевое	10,0	165	–	–	–			105	–	–	18		5,6	1,5,6
	Фланцевое с отв. фланцами	10,0	–	265	267	272			105	19	3,5	18		9,1	1,7
	Фланцевое	16,0	216	–	–	–			105	–	–	18		5,6	1,5,6
	Фланцевое с отв. фланцами	16,0	–	319	321	326			105	19	3,5	18		9,1	1,7
	Фланцевое	20,0	210	–	–	–			120	–	–	24		6,8	1
	Фланцевое с отв. фланцами	20,0	–	–	–	369			120	23	4,5	24		14,5	1,7
	Фланцевое	25,0	210	–	–	–			120	–	–	23		6,8	1
	Фланцевое с отв. фланцами	25,0	–	–	–	370			120	21	4,5	23		14,5	1,7
20	Фланцевое	1,6	152	–	–	–	168	–	105	–	–	14	120	4,4	1,5,6
	Фланцевое с отв. фланцами	1,6	–	228	230	–			105	26	4	14		6,9	1,7
	Фланцевое	2,5	152	–	–	–			105	–	–	14		4,5	1,5,6
	Фланцевое с отв. фланцами	2,5	–	224	226	–			105	26	4	14		7,1	1,7
	Фланцевое	4,0	152	–	–	–			105	–	–	14		4,5	1,5,6
	Фланцевое с отв. фланцами	4,0	–	224	226	–			105	26	4	14		7,1	1,7
	Фланцевое	6,3	190	–	–	–			125	–	–	18		6,2	1,5,6
	Фланцевое с отв. фланцами	6,3	–	306	308	313			125	26	4	18		11,2	1,7
	Фланцевое	10,0	190	–	–	–			125	–	–	20		6,9	1,5,6
	Фланцевое с отв. фланцами	10,0	–	300	302	313			125	26	4	20		12,3	1,7
	Фланцевое	16,0	229	–	–	–			125	–	–	20		6,9	1,5,6
	Фланцевое с отв. фланцами	16,0	–	345	347	356			125	26	4	20		1,3	1,7
	Фланцевое	20,0	229	–	–	–			130	–	–	26		10,0	1
	Фланцевое с отв. фланцами	20,0	–	–	–	369			130	29	5	26		17,4	1,7
	Фланцевое	25,0	229	–	–	–			130	–	–	26		11,0	1
	Фланцевое с отв. фланцами	25,0	–	–	–	390			130	27	5	26		19,1	1,7
25	Фланцевое	1,6	165	–	–	–	188	–	115	–	–	14	120	7,9	1,5,6
	Фланцевое с отв. фланцами	1,6	–	249	251	–			115	33	4	14		11,0	1,7
	Фланцевое	2,5	165	–	–	–			115	–	–	14		8,0	1,5,6
	Фланцевое с отв. фланцами	2,5	–	245	247	–			115	33	4	14		11,1	1,7
	Фланцевое	4,0	165	–	–	–			115	–	–	14		8,0	1,5,6
	Фланцевое с отв. фланцами	4,0	–	245	247	–			115	33	4	14		11,1	1,7
	Фланцевое	6,3	216	–	–	–			135	–	–	20		10,5	1,5,6
	Фланцевое с отв. фланцами	6,3	–	226	338	342			135	33	4	20		13,4	1,7
	Фланцевое	10,0	216	–	–	–			135	–	–	22		12,0	1,5,6
	Фланцевое с отв. фланцами	10,0	–	336	338	342			135	33	4	22		18,9	1,7
	Фланцевое	16,0	254	–	–	–			135	–	–	22		12,0	1,5,6
	Фланцевое с отв. фланцами	16,0	–	374	376	380			135	33	4	22		18,9	1,7
	Фланцевое	20,0	265	–	–	–			149	–	–	28		14,5	1
	Фланцевое с отв. фланцами	20,0	–	–	–	435			149	36	5,5	28		28,4	1,7
	Фланцевое	25,0	265	–	–	–			149	–	–	29		14,8	1
	Фланцевое с отв. фланцами	25,0	–	–	–	435			149	33	5,5	29		29,0	1,7
32	Фланцевое	1,6	178	–	–	–	206	–	135	–	–	16	120	9,0	1,5,6
	Фланцевое с отв. фланцами	1,6	–	266	268	–			135	39	4	16		14,2	1,7
	Фланцевое	2,5	178	–	–	–			135	–	–	16		9,1	1,5,6
	Фланцевое с отв. фланцами	2,5	–	272	274	–			135	39	4	16		14,3	1,7
	Фланцевое	4,0	178	–	–	–			135	–	–	16		9,2	1,5,6
	Фланцевое с отв. фланцами	4,0	–	272	274	–			135	39	4	16		14,3	1,7
	Фланцевое	6,3	229	–	–	–			150	–	–	21		11,6	1,5,6
	Фланцевое с отв. фланцами	6,3	–	357	359	363			150	39	4	21		20,1	1,7
	Фланцевое	10,0	229	–	–	–			150	–	–	22		12,0	1,5,6
	Фланцевое с отв. фланцами	10,0	–	357	359	363			150	39	4	22		21,0	1,7
	Фланцевое	16,0	280	–	–	–			150	–	–	22		12,7	1,5,6
	Фланцевое с отв. фланцами	16,0	–	418	420	426			150	39	4	22		22,0	1,7
	Фланцевое	20,0	280	–	–	–			160	–	–	30		16,2	1
	Фланцевое с отв. фланцами	20,0	–	–	–	426			160	43	6	30		32,7	1,7
	Фланцевое	25,0	280	–	–	–			159	–	–	29		16,7	1
	Фланцевое с отв. фланцами	25,0	–	–	–	452			159	42	6,5	29		33,2	1,7
