Клапана предохранительные Т-31МС, Т-32МС, Т-131МС, Т-132МС

ПОИСК

Клапана предохранительные Т-31МС, Т-32МС, Т-131МС, Т-132МС Клапана предохранительные Т-31МС, Т-32МС, Т-131МС, Т-132МС



Назначение:
Клапаны предохранительные пружинные с демпфером Ду50 Ру6,4МПа; Ду50 Ру10МПа; Ду80 Ру6,4МПа; Ду80 Ру10МПа (шифры основные соответственно Т-31МС, Т-131МС, Т-32МС, Т-132МС) служат для автоматического выпуска избытка среды в атмосферу при повышении заданного давления.

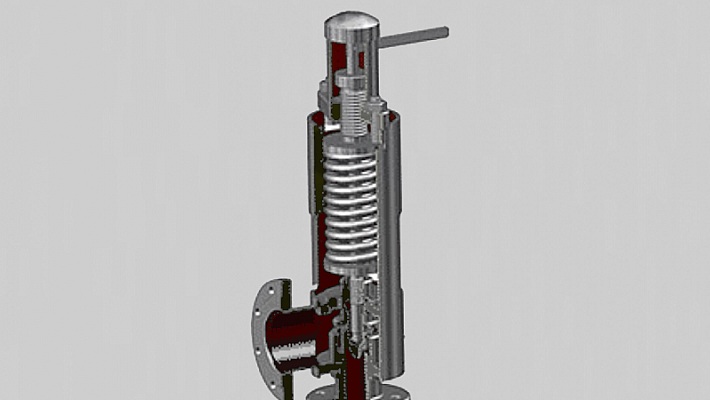

Пружинные предохранительные клапаны являются полноподъемные прямого действия. Полноподъемность обеспечивается за счет динамического воздействия энергии струи пара на демпферную втулку (12). Выходной проход клапана в рабочем состоянии закрыт тарелкой (3) силой пружины (4), несколько больше чем давление среды на тарелку снизу.
При повышении давления среды под тарелкой выше отрегулированного на клапане, тарелка начинает подниматься. Вытекающая среда воздействуя на демпферную втулку вызывает резкий подъем тарелки на высоту 0,24d.
Демпферная втулка выходит наружу и для предохранения от вывинчивания крепится к штоку (5) специальным стопорным винтом (13).

С целью недопущения самовольного изменения велицины затяга пружины предусмотрен защитный колпак, закрывающий нажимную втулку и конец рычага.
Специальные болты, крепящие защитный колпак пломбируются. Для ручного опробования клапанов, находящихся под давлением предусмотрен рычаг (10).

Шифр клапана

Входной фланец

Выходной фланец

Среда

Предельные параметры условий работы

Расчетный диаметр мм/площадь сечения мм

**Давление начало отрыв. МПа кгс/см

Примечания















*Меньшая иемпература является предельной для большего давления



** давление началаоткрыванияпоказанные в таблице является пределом заводских испытаний клапанов на подрыв

Усл. диаметр мм

Усл. давление МПа/кгс/см

Усл. диаметр мм

Усл. давление МПа/кгс/см2

Рабочее давление МПа/кгс/см2

Температура среды С

Т-31МС-1

50

6,4/64

100

1,6/16

пар

3,5-4,5/35-45

425-350

48/1808,6

4,9/49

Т-31МС-2

50

6,4/64

100

1,6/16

пар

1,8-2,8/18-28

До 425

48/1808,6

3,3/33

Т-31МС-3

50

6,4/64

100

1,6/16

пар

0,7-1,5/7-15

До 425

48/1808,6

1,8/18

Т-32МС-1

80

6,4/64

150

1,6/16

пар

3,5-4,5/35-45

425-350

62/3017,5

4,95/49,5

Т-32МС-2

80

6,4/64

150

1,6/16

пар

1,8-2,8/18-28

До 425

62/3017,5

3,3/33

Т-32МС-3

80

6,4/64

150

1,6/16

пар

0,7-1,5/7-15

До 425

62/3017,5

3,3/33

Т-131МС

50

10/100

100

1,6/16

пар

3,5-4,5/35-45

450

48/1808,6

4,95/49,5

Т-132МС

80

10/100

150

1,6/16

пар

3,5-4,5/35-45

450

62/3017,5

4,9/49
