Клапаны регулирующие КМР ЛГ

ПОИСК

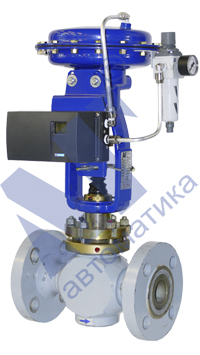

Клапаны регулирующие КМР ЛГ Клапаны регулирующие КМР ЛГ


Клапаны малогабаритные регулирующие КМР являются новой серией кованных клапанов, предназначенных для автоматического регулирования расхода и перекрытия жидких и газообразных сред. Клапаны изготавливаются с условным проходом 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 мм с условной пропускной способностью от 0,006 до 1600 на условное давление 1,6; 2,5; 4,0; 6,3; 10,0 и 16,0 МПа. Условная пропускная способность клапанов КМР приведена в таблице 1 на странице технические характеристики клапанов КМР.

Клеточно-плунжерные клапаны КМР, КМО, КМРО являются в настоящее время наиболее совершенной и универсальной конструкцией регулирующих, отсечных и регулирующе-отсечных клапанов

Конструкция указанных клапанов превосходят основные типы устаревших клапанов по ряду показателей:

точности и плавности регулирования;
отсутствию перепада давления на направляющей втулке;
повышенному значению допустимого перепада давления;
высокой устойчивостью к загрязненных средам;
антишумовым и антикавитационным характеристикам;
возможностью монтажа клапана в любом положении относительно вертикали;
устойчивостью к автоколебаниям;
плавному приращению расхода при начальных значениях хода штока клапана;
увеличенному ресурсу клапана;
расширенному диапазону регулирования;

Клеточно-плунжерные регулирующие клапаны КМР имеют широкий набор конструктивных исполнений дроссельных пар с расширенным рядом условных пропускных способностей клапанов, включая микрорасходы. Клапаны используются как для нейтральных сред, так и для химически активных сред.

Кламаны КМР принципиально отличаются от классических клеточных клапанов, как типом дросселирования (у клеточных – втулочное, а у клеточно-плунжерных – плунжерное), так и устойчивостью к загрязненным средам. Отсутствие дросселирующих отверстий во втулке обеспечивает невозможность их засорения, а направляющая, выведенная из потока, обеспечивает высокую герметичность при хорошей соосности плунжера и седла клапана

Конструкция и технология изготовления клеточно-плунжерных клапанов КМР основана на применении новых для арматуростроения технологий. Вместо изготовления корпусов, крышек и других деталей методом литья применяется метод ковки, при этом резко повышаются прочностные характеристики, снижается вес, повышается надежность изготавливаемых клапанов.

Существуют специальные исполнения: высокотемпературное, сильфонное, антикавитационное, криогенное, антишумовое, с повышенной пропускной способностью, для загрязненных сред, для абразивосодержащих потоков, на паровые среды, с расширенным диапазоном регулирования, микрорасхода, малогабаритные, с высокой скоростью позиционирования. В стандартном варианте класс герметичности регулирующих клапанов IV по ГОСТ 23866-87, (по специальному заказу изготавливаются клапаны с классом герметичности V и VI по ANSI).

Корпуса клапанов изготавливаются из стали 20, 12Х18Н10Т, 10Х17Н13М3Т, 09Г2С или других материалов. Дроссельная пара изготавливается из сталей 12Х18Н10Т, 10Х17Н13М3Т или специальных сплавов. Управление регулирующих клапанов осуществляется с помощью позиционера или электропневмо-преобразователя с входным аналоговым сигналом 4-20 mA (0-5mA) или HART, Profibus и другими протоколами. Для питания привода клапана необходимо давление не менее 2-2,5 атм. с учетом позиционера и потерь на фильтре-редукторе. Все комплектующие регулируются совместно с клапаном и поставляются установленными на клапан.

Технические характеристики клапанов КМР

Условное давление Ру, МПа

1,6; 2,5; 4,0; 6,3; 10,0; 16,0

Условный проход, мм

10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300

Пропускная характеристика

равнопроцентная, линейная;
расширенный диапазон регулирования

Диапазон температур регулируемой среды

-40/-60... + 225°С, -40/-60... + 450°С,
-40/... +500/550/600/650°С, -90/-200... + 225°С,

Диапазон температур окружающей среды

-40/-50/-60… + 70°С,

Исходные положения плунжера клапана

НО - нормально открытое; НЗ - нормально закрытое

Присоединительные размеры

фланцев по ГОСТ 12815-80 (ответные фланцы с шипом исполнение №4 или другое по заказу) или по ANCI , под приварку

Материал корпуса

сталь 20, углеродистые низкотемпературные стали, 12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы;

Материал дроссельной пары

12Х18Н10Т, 10Х17Н13М2Т, специальные сплавы;

Класс герметичности для регулирующих клапанов по ГОСТ 23866-87(по DIN)

По ГОСТ выше IV (по DIN – V)

Класс герметичности по ГОСТ 9544-93

В-С (А – по специальному заказу)
