Фильтр сетчатый ФС конусный
Фильтры сетчатые ФС конусные предназначены для защиты от попадания инородных частиц в ответственные элементы трубопроводных систем: клапаны, форсунки, расходомеры и т.д. Фильтр устанавливается перед защищаемым элементом, улавливает и собирает посторонние частицы, содержащиеся в потоке. Степень очистки потока определяется размером ячеек в сетке фильтрующего элемента.
Фильтры сетчатые конусные ФС-К предназначены для защиты от попадания инородных механических частиц в ответственные элементы трубопроводных систем, такие как насосы, клапаны, измерительные приборы и другие устройства с повышенными требованиями к чистоте проходящего через них потока среды. Фильтр сетчатый, установленный перед защищаемым устройством, улавливает и собирает механические частицы, содержащиеся в потоке, а степень очистки потока зависит от размеров ячеек в сетке фильтрующего элемента.
Рабочая среда: жидкие и газообразные среды, по отношению к которым материалы фильтра коррозионностойки.

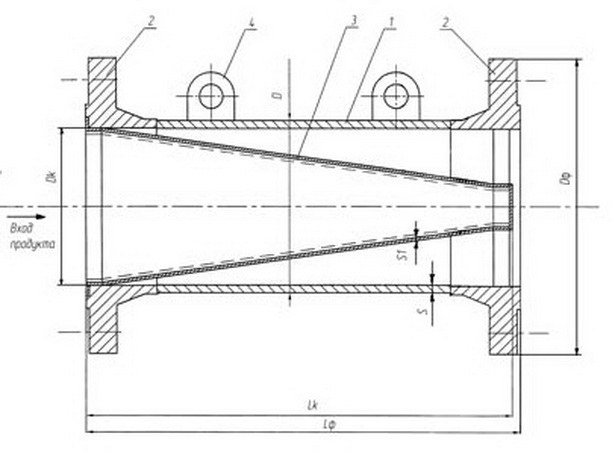

Конструктивное исполнение фильтров сетчатых конусных
1 — корпус фильтра, 2 — фильтроэлемент, 3 — фланцы, 4 — проушины (при необходимости).
Условный диаметр DN, мм: 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600.
Условное давление PN, кгс/см2 (МПа): 10 (1,0); 16 (1,6); 25 (2,5); 40 (4,0); 63 (6,3)
Материал корзины фильтра сетчатого: сталь 20, 10Г2, 09Г2С, 12X18H10T, 10Х17Н13М2Т.
Материал сетки фильтрующей: 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 10Х17Н13М2Т.
Условное обозначение сетки фильтрующей по ГОСТ 3826-84 или ТУ 14-4-507-99 (размер ячейки в сетке, мм): 010 (0,1); 020 (0,2); 04 (0,4); 05 (0,5);06 (0,63); 08 (0,8); 10 (1,0); 12 (1,2); 16 (1,6); 20 (2,0).
Условное обозначение сетки фильтровой по ГОСТ 3187-76: П24, П28, П32, П36, П40, П44, П48, П52, П56, П60, П64, П68, П72, П76, П80, П90, П100, П120, П160, П200; С48, С56, С64, С72, С80, С90, С100, С120, С160, С200; СД32, СД40, СД48, СД56, СД64, СД72, СД80, СД120, СД160, СД200.
Материальное исполнение корпуса фильтра
Условное обозначение Материал корпуса фильтра сетчатого
С Сталь 20
ХЛ Сталь 10Г2, 09Г2С
НЖ Сталь 08X18H10T, 10X18H10Т, 12X18H10T
НМ Сталь 10Х17Н13М2Т
ХМ Сталь 15Х5М
Климатическое исполнение фильтров сетчатых
Условное обозначение Диапазон температур окружающей среды
У От минус 30 (минус 40) до плюс 70 °С*
УХЛ(1) От минус 60 до плюс 70 °С*
УХЛ(2) От минус 60 до плюс 70 °С
Т От минус 30 до плюс 85 °С
Диапазон температур рабочей среды среды (в зависимости от материального исполнения корпуса фильтра сетчатого) от минус 60°С до плюс 450°С.
Пример условного обозначения фильтра:
ФС-К-Б-В-Г-Д-Е
ФС-К — фильтр сетчатый конусный;
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конусного, с условным диаметром DN100, на условное давление PN40, с размером ячейки фильтрующей сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450°С.
