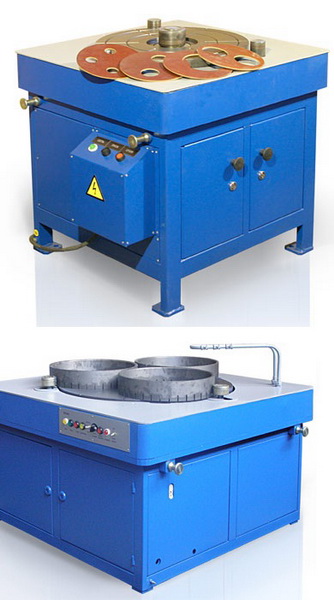

ПКТБА-СП-4-2, ПКТБА-СП-5, ПКТБА-СП-5-1 Станок для притирки (доводки)

ПОИСК

ПКТБА-СП-4-2, ПКТБА-СП-5, ПКТБА-СП-5-1 Станок для притирки (доводки) ПКТБА-СП-4-2, ПКТБА-СП-5, ПКТБА-СП-5-1 Станок для притирки (доводки)


ПКТБА-СП-4-2, ПКТБА-СП-5, ПКТБА-СП-5-1 Станок для притирки (доводки)НАЗНАЧЕНИЕ:

Станки предназначены для притирки (доводки) плоских уплотнительных поверхностей клиньев задвижек, золотников клапанов и клиньев фонтанной арматуры.
Станки ПКТБА-СП-5, ПКТБА-СП-5-1 в специальном исполнении применяются для притирки колец торцевых уплотнений.

ТИП ОБРАБАТЫВАЕМОЙ ДЕТАЛИ:

Клинья задвижек и фонтанной арматуры;
Золотники клапанов (вентилей);
Кольца торцовых уплотнений насосов;
Другие плоские детали.

ДИАМЕТР ПРИТИРА:

ПКТБА-СП-4-2: O 1000 мм (1200 мм - под заказ). Ориентировочно: для клиньев задвижек DN 50…500 мм, для золотников клапанов DN 40…200 мм.
ПКТБА-СП-5: O 510 мм. Ориентировочно: для клиньев задвижек DN 15…150 мм.
ПКТБА-СП-5-1: O 620 мм. Ориентировочно: для колец торцевых уплотнений.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Благодаря особенностям конструкции каждая точка притираемой поверхности деталей осуществляет сложное плоскопараллельное движение по поверхности притира.
-Станок оснащен устройством подачи притирочной пасты.
-Для сбора отработанной пасты в конструкции станка предусмотрены специальные емкости.
-Наличие таймера позволяет автоматически контролировать необходимое время притирки.
-Станок оснащен устройством плавного пуска с регулировкой частоты вращения притира.
-Конструкция станка позволяет выполнить правку притирочного диска в процессе его эксплуатации.
-Применение режима «Загрузка» позволяет осуществлять перемещение кассет в зону установки деталей на притир (в удобное для оператора место).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-СП-4-2

ПКТБА-СП-5

ПКТБА-СП-5-1

Условный диаметр арматуры, DN, мм

50…500 (600)*

15…200**

-

Диаметр притира, мм

1000 (1200)*

510

620

Число кассет

3/1

3

3

Диаметр кассет внутренний, мм

478/672

216

266

Шероховатость обработанной поверхности, мм

0,2…0,4

0,2…0,4

0,2...0,4

Неплоскостность (точность) обработанной поверхности, мм

0,01

0,01

0,01

Производительность, шт./час

3…40

3...9

3...9

Частота вращения притира. об/мин

13…45

16

13...29

Мощность двигателя, кВт

3

0,75

0,75

Электропитание, В, Гц

380, 50

380, 50

380, 50

Рабочее давление воздуха в сети, МПа

0,63

-

-

Габаритные размеры, мм

1400х1400х890

840х750х780

750х860х960

Масса, кг

1470

400

480
