Терморегулятор прямого действия недистанционный РТП50-70
Терморегулятор прямого действия недистанционный, предназначен для автоматического регулирования температуры масла в системе смазки дизелей типа М3, М4, М7.
Терморегулятор изготавливается в исполнении В категории 3 и 5 по ГОСТ 15150-69.
Технические требования
Диаметр условного прохода DN, мм 50
Регулируемая среда смесь масла с присадками на основе масла МС-20
Рабочее давление PN, МПа 0,3
Пропускная способность на регулируемой среде при рабочей температуре KN, м³/ч, не менее 21
Нерегулирулируемая протечка через закрытый клапан на регулируемой среде при рабочей температуре, м³/ч, не более 0,2
Пределы регулирования температуры,°C 60-70
Зона пропорциональности,°C, не более 8
Температура начала закрытия клапана,°C 60±0,2
Нечувствительность терморегулятора,°C, не более 2
Постоянная времени,с, не более 100
Масса, не более, кг 5
Терморегулятор имеет устройство настройки температуры регулируемой среды в пределах ±5°C и устройство ручного регулирования температуры при выходе термодатчика из строя на всех режимах под нагрузкой.
При выходе из строя термосистемы терморегулятор направляет весь поток мосла через «холодильник».
Терморегулятор выдерживает температуру регулируемой среды 110°C в течение 10 мин.
Ресурс работы терморегулятора не 10000 часов.
Код ОКП 42 1881 0591 00.

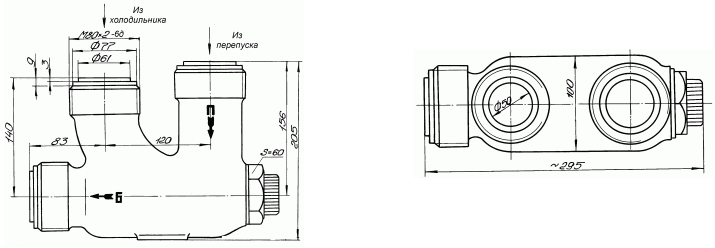

Габаритные и присоединительные размеры
