Клапан регулирующий с электроприводом КР-1

ПОИСК

Клапан регулирующий с электроприводом КР-1 Клапан регулирующий с электроприводом КР-1

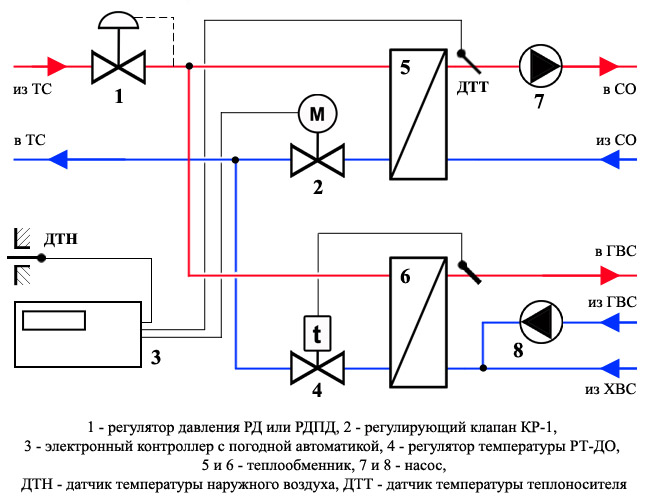

Клапаны регулирующие электрическим приводом КР-1 предназначены для регулирования расхода жидких, паро- и газообразных сред, неагрессивных к материалам клапана. Типовое применение: регулирование расхода теплоносителя в системах отопления и горячего водоснабжения зданий, регулирование подачи пара в системах пастеризации пищевых производств и т. д.

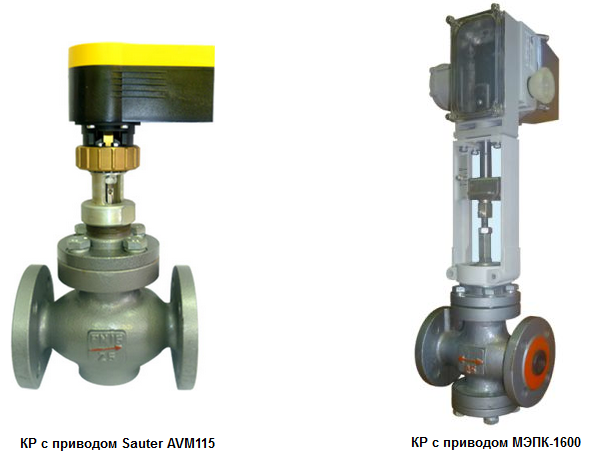

Клапаны выпускаются в двух исполнениях

С сильфонной герметизацией сальникового узла и электроприводами Sauter AVM;
С самоуплотняющимися фторопластовыми кольцами и электроприводами МЭПК-1600.

Клапаны регулирующие с электроприводами Sauter AVM

Абсолютная герметичность сальникового узла;
Разгруженный по давлению клеточный клапан;
Конструкция клапана предотвращает его перекос относительно седла;
Применяемые материалы исключают возможность прикипания клапана к седлу;
Компактные электроприводы Sauter AVM с низким энергопотреблением;
Настройка скорости перемещения клапана.

Главная особенность клапана КР-1 с электроприводами Sauter AVM - применение вместо
традиционного сальникового уплотнения разделительного сильфона, который полностью
предотвращает возможность утечки среды через сальниковый узел и как следствие
образование накипи и прикипания штока. При этом конструкция клапана предотвращает
возможность выхода из строя сильфона в результате гидроудара.
Приводы в базовой комплектации имеют синхронный электродвигатель с электронной
системой управления и отключения, электромагнитную муфту и необслуживаемую
трансмиссию, электронное распознавание конечных точек и отключение мотора
временным реле, дублирующий ручной привод. Приводы серии AVM124 дополнитель-
но имеют возможность ручной установки скорости перемещения клапана и выбор
характеристики регулирования (линейная/равнопроцентная).

Клапаны регулирующие с электроприводами МЭПК-1600

Разгруженный по давлению клеточный клапан;
Конструкция клапана предотвращает его перекос относительно седла;
Применяемые материалы исключают возможность прикипания клапана к седлу;
Сальниковое уплотнение из фторопластовых самоуплотняющихся колец.

Технические характеристики КР-1

Диаметр условного прохода Dn, мм

25

32

40

50

80

100

125

150

Условная пропускная способность Kn, м³/ч

6,3

10

16

25

63

100

160

250

Условное давления Pn, МПа

1,6

Относительный нерегулируемый расход в % от Kn

0,4

Температура рабочей среды, ºС

от 0 до +225

Герметизация сальникового узла

Сильфон

Фторопластовые кольца

Тип привода

Sauter AVM115, AVM124

МЭПК-1600


Тип привода

Номинальное усилие, Н

Ход, мм

Время движения, с

Питание, В

Потребляемая мощность, Вт

Температура окружающего воздуха

Sauter AVM115 F120

500

8

120

230

2

-10…55

Sauter AVM124 F130

800

8

30/60/120

230

3,4

5…60

МЭПК-1600

1600

40

63

230

43

5…60

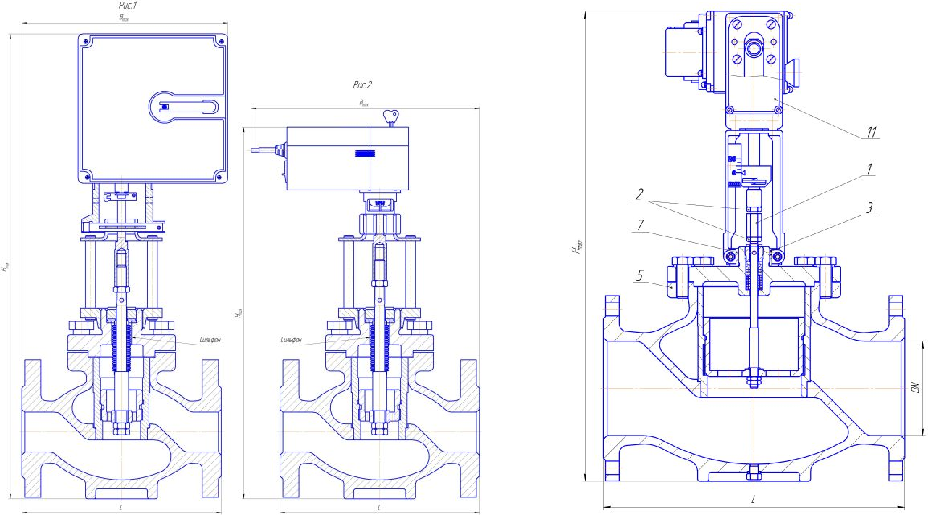

Dn, мм

Hmax, мм

Bmax, мм

L, мм

Масса, кг                                           (материал корпусных деталей)

Тип привода

Сч20

20Л

12Х18Н9ТЛ

Рис. 1

25

405

230

160

8,8

9,5

9,6

Sauter AVM124 F130

32

425

240

180

11,2

12

12,1

40

445

250

200

14,2

15,1

15,2

50

475

265

230

19,1

20,5

20,7

80

555

305

310

34,2

36,5

36,7

Рис. 2

25

312

205

160

7,4

8,1

8,2

Sauter AVM115 F120

32

345

215

180

9,8

10,6

10,7

40

352

225

200

12,8

13,7

13,8

50

382

240

230

17,7

19,1

19,3

80

462

280

310

32,7

35

35,2

Рис. 3

100

600



350

39,2



МЭПК-1600/125-40-99

125

635



400

52,2



150

710



480

79,2
