Регулятор температуры дистанционный РТС-ДО(ДЗ)

ПОИСК

Регулятор температуры дистанционный РТС-ДО(ДЗ) Регулятор температуры дистанционный РТС-ДО(ДЗ)



Регуляторы температуры типа РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов температуры: РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).

Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.

Технические характеристики

Диаметры условного прохода, DN мм

15

20

25

32

40

50

65

80

100

125

150

Пределы настройки регулируемой температуры, °С

0-100; 100-200

Условная пропускная способность, КN, м³/ч

2,5

4

6,3

10

16,0

25,0

40,0

63,0

100

160

250

Длина дистанционной связи, м

1,6; 2,5; 4,0; 6,0; 10,0

Условное давление PN, МПа

1,6

1,0

Минимальный перепад давления на клапане PN, МПа

0,1

Зона пропорциональности, °C, не более

6

Зона нечувствительности, °C, не более

1

Постоянная времени, с, не более

60

Допустимая протечка в % от КN, не более

0,5

Температура регулирующей среды, °С

от 0 до + 225

Допустимая температурная перегрузка, в течение не более 20 мин.

100°С выше предела настройки


Перед регулятором рекомендуется устанавливать фильтр сетчатый.
Имеется сертификат соответствия Госстандарта России.

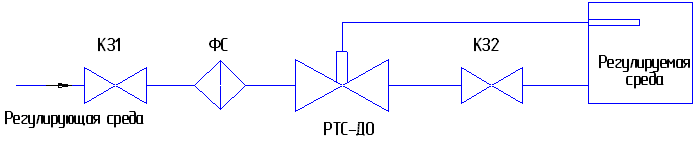

Схема включения регулятора РТC - ДО

ФС – фильтр сетчатый;
К31, К32 – клапаны запорные;
РТС-ДО – регулятор температуры.

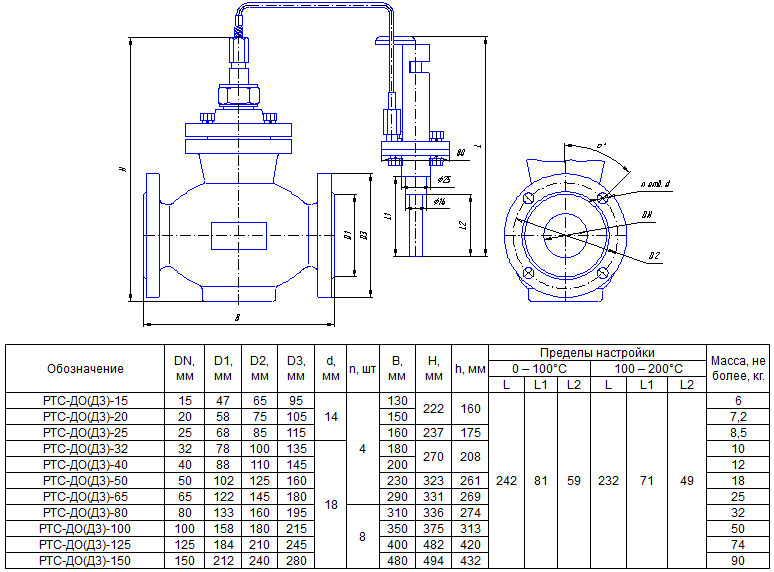

Габаритные, установочные и присоединительные размеры регулятора температуры РТС-ДО(ДЗ)

Пример записи при заказе регулятора температуры с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0-100) С и длиной соединительного капилляра 4м: «Регулятор температуры РТС-ДЗ-40-(0-100)-4 СНИЦ.423117.031ТУ». Для  регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно. Пример записи при заказе регулятора температуры с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (100-200)˚С, длиной соединительного капилляра 6м, корпусом из стали 20Л: «Регулятор  температуры РТС-ДО-80(100-200)-6-ст СНИЦ.423117.031ТУ».
