Блоки водопроводные упругие (компенсаторы) серии 41 и 42

Наименование характеристики

Показатели

Серия 41 (фланцевые)

Серия 42 (резьбовые)

DN

от 32 до 1200 мм

от 15 мм до 80 мм

PN

до 1,6 МП (16 кгс/см2)

до 1,0 МПа (10 кгс/см2)

Температура рабочей среды

от -10С до +  110оС

от – 10 до +  110оС

Рабочая среда

горячая и холодная вода, не агрессивные жидкости

горячая и холодная вода, не агрессивные жидкости

Тип присоединения

фланцевое

фланцевое

Артикул

Серия

PN кгс/см2

41.1 DN

41

1(10)

41.2DN

41

2(16)

42.1 DN

42

1(10)

42.2DN

42

2(16)

Наименование деталей

Марка материалов

Серия  41

Серия 42

Упругий элемент

Полимер

Неопрен

Неопрен

Кордное основание

Полимер

Нейлон

Нейлон

Фланец

Углеродистая сталь

Ст. 20 (оцинкованная)

Накидная гайка

Ковкий чугун

"----"----"

КЧ 30 -6 (оцинковка)

Резьбовая втулка

Ковкий чугун

"----"----"

КЧ 30 -6 (оцинковка)

Опорная втулка

Ковкий чугун

"----"----"

КЧ 30 -6 (оцинковка)

Предохранительное кольцо

Сталь

"----"----"

Ст.3 (оцинкованная)

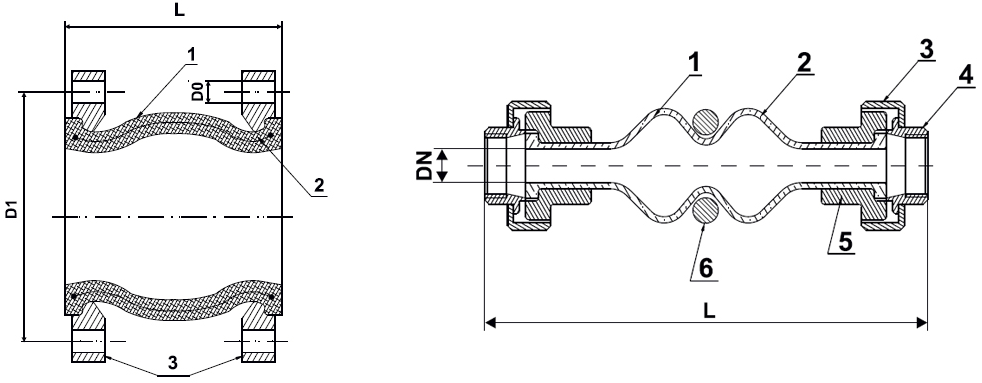

Серия 41

Серия 42

№ позиции

Наименование детали

№ позиции

Наименование детали

1

Упругий элемент

1

Упругий элемент

2

Кордное основание

2

Кордное основание

3

Фланец

3

Накидная гайка

4

Резьбовая втулка

5

Опорная втулка

6

Предохранительное кольцо

DN мм

PN кгс/см2

D1 мм

N in

D0мм

L мм

Масса кг

32

16

100

4

18

95

3,1

40

16

110

4

18

95

3,4

50

16

125

4

18

105

4,4

65

16

145

4

18

115

5,2

80

16

160

8

18

135

6,6

100

16

180

8

18

150

7,8

125

16

210

8

18

165

10,1

150

16

240

8

22

180

12,5

200

16

295

12

22

210

18

250

16

355

12

30

230

24,3

300

16

410

12

26

245

31

350

10

460

16

26

255

41,8

400

10

515

16

26

255

51

450

10

565

20

26

255

62

500

10

620

20

26

255

73

600

10

725

20

30

260

89

700

10

840

24

30

260

120

800

10

950

24

33

260

155

900

10

1050

28

33

260

170

1000

10

1160

28

36

260

205

1200

10

1380

32

39

260

238

DN мм

PN кгс/см2

L мм

Масса кг

15

10

203

0,5

20

10

203

0,65

25

10

203

1,2

32

10

203

1,5

40

10

203

1,9

50

10

203

2,5

65

10

203

3,5

80

10

241

5,5

DN

мм

Осевое сжатие

Осевое растяжение

Осевое смещение

Излом

мм

мм

мм

град.

Серия 41

Серия 42

Серия 41

Серия 42

Серия 41

Серия 42

Серия 41

Серия 42

32

9

22

6

6

9

22

15

45

40

10

22

6

6

9

22

15

45

40

10

22

7

6

10

22

15

45

50

13

22

7

6

11

22

15

45

65

15

22

8

6

12

22

15

45

80

19

/

10

/

13

/

15

/

100

19

/

12

/

13

/

15

/

125

20

/

12

/

14

/

15

/

150

25

/

16

/

22

/

15

/

200

25

/

16

/

22

/

15

/

250

25

/

16

/

22

/

15

/

300

25

/

16

/

22

/

15

/

350

25

/

16

/

22

/

15

/

400

25

/

16

/

22

/

15

/

450

25

/

16

/

22

/

15

/

500

25

/

16

/

22

/

15

/

600

25

/

16

/

22

/

15

/

700

25

/

16

/

22

/

15

/

800

25

/

16

/

22

/

15

/

900

25

/

16

/

22

/

15

/

1000

26

/

18

/

24

/

15

/

1200

26

/

18

/

24

/

15

/
