ПКТБА-СИ-ЭП-1 Стенд для испытания электроприводов

ПОИСК

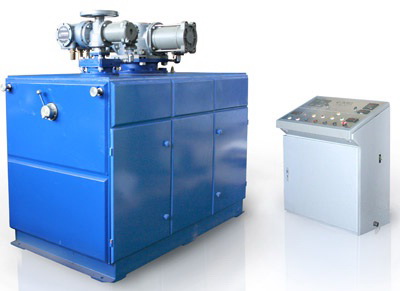

ПКТБА-СИ-ЭП-1 Стенд для испытания электроприводов ПКТБА-СИ-ЭП-1 Стенд для испытания электроприводов


ПКТБА-СИ-ЭП-1 Стенд для испытания электроприводовНАЗНАЧЕНИЕ:

Проверка и настройка двусторонней муфты ограничения крутящего момента и датчика положения многооборотных электроприводов.

ИСПЫТЫВЕМЫЕ ИЗДЕЛИЯ:

Многооборотные электроприводы с электромеханическим и электронным (интеллектуальным) управлением.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

А, Б, В, Г, Д.


ФУНКЦИИ:


Измерение числа оборотов и частоты вращения выходного вала электропривода.
Нагружение испытываемого электропривода тормозным моментом от 0 до Ммах на всем участке движения от зоны закрытия до зоны открытия и наоборот (где Ммах - максимальный тормозной момент, создаваемый электроприводом).
Обкатка электропривода под нагрузкой;
Имитация работы электропривода под нагрузкой на запорной арматуре.
Снятие вольт-амперных характеристик электродвигателя привода во время работы.

ДОСТОИНСТВА ИЗДЕЛИЯ:

Порошковый тормоз в составе стенда моделирует реальные условия работы электропривода при управлении затвором арматуры.
Стенд состоит из двух постов для различных замеряемых крутящих моментов - до 100 кгс·м и до 1000 кгс·м.
Оснащён компьютерной системой управления с сенсорным дисплеем.
Представляет собой единый испытательный комплекс, не треующий дополнительной оснастки.
Исключает влияние человеческого фактора на результаты испытаний.
Система управления стендом базируется на программируемом логическом контроллёре и сенсорной панели оператора.

ВЕЛИЧИНА ЗАМЕРЯЕМОГО КРУТЯЩЕГО МОМЕНТА:

10...1000 кгс·м

ТИП ЭЛЕКТРОПРИВОДА:

НА;
НБ;
НВ;
НГ;
НД;
ЭПЦ100;
ЭПЦ400;
ЭПЦ800;
ЭПЦ1000;
ЭПЦ4000;
ЭПЦ10000.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-СИ-ЭП-1

Измерение крутящего момента

электронный блок с цифровой индикацией

Потребляемая мощность, кВт

0,37…11 (определяется мощностью)

Габаритные размеры стенда, мм

1890х960х1320

Габаритные размеры пульта управления, мм

800х480х960

Габаритные размеры блока охлаждения, мм

850х570х870

Масса (стенда, пульта и блока охлаждения), кг

1800
