| Артикул | Серия | Тип присоединения | Давление PNкгс/см2 | Тип управления | |||
| ручка | редуктор | электро-привод | пневмо-привод | ||||
| 17.111.DN | 17 | сварка/сварка | 1 (16) | 1 | 2 | 3 | 4 |
| 17.121.DN | 17 | сварка/сварка | 2 (25) | 1 | 2 | 3 | 4 |
| 17.131.DN | 17 | сварка/сварка | 3 (40) | 1 | 2 | 3 | 4 |
| 17.211.DN | 17 | фланец/фланец | 1 (16) | 1 | 2 | 3 | 4 |
| 17.221.DN | 17 | фланец/фланец | 2 (25) | 1 | 2 | 3 | 4 |
| 17.231.DN | 17 | фланец/фланец | 3 (40) | 1 | 2 | 3 | 4 |
| 17.311.DN | 17 | резьба/резьба | 1 (16) | 1 | 2 | 3 | 4 |
| 17.321.DN | 17 | резьба/резьба | 2 (25) | 1 | 2 | 3 | 4 |
| 17.331.DN | 17 | резьба/резьба | 3 (40) | 1 | 2 | 3 | 4 |

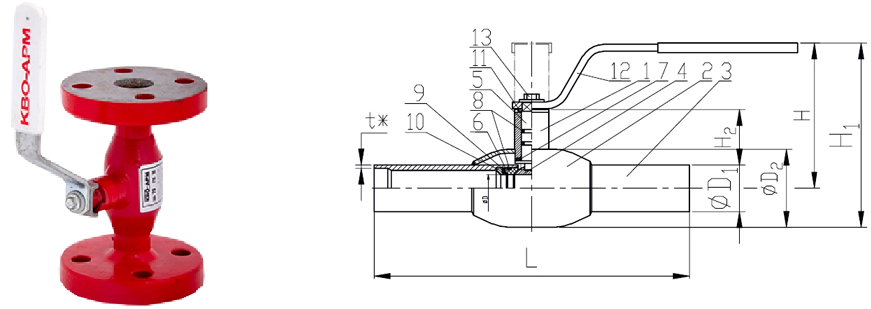

| PN | DN мм | L мм | H мм | H1 мм | D мм | D1 мм | D2 мм | S мм | B мм | Тип управления | |
| Рис.1 | Рис.2 | ||||||||||
| 16-40 Кгс/см2 | 15 | 230 | 130 | 96 | 23,5 | 10 | 21 | 38 | 2 | 145 | Руч. |
| 20 | 230 | 150 | 98,5 | 23,5 | 15 | 27 | 42 | 2 | 145 | Руч. | |
| 25 | 230 | 160 | 101 | 38,5 | 20 | 34 | 57 | 3 | 145 | Руч. | |
| 32 | 260 | 180 | 104 | 40,5 | 25 | 42 | 60 | 3 | 145 | Руч. | |
| 40 | 260 | 200 | 109 | 42 | 32 | 50 | 70 | 3 | 190 | Руч. | |
| 50 | 300 | 230 | 140 | 45,5 | 40 | 60 | 89 | 3 | 190 | Руч. | |
| 65 | 300 | 290 | 140 | 48,5 | 50 | 76 | 102 | 3 | 280 | Руч. | |
| 80 | 300 | 300 | 154 | 49 | 65 | 102 | 133 | 4 | 280 | Руч. | |
| 100 | 325 | 300 | 168 | 54 | 80 | 127 | 152 | 4 | 280 | Руч. | |
