  3. Cтенд для обкатки и испытания торцевых уплотнений нефтяных насосов СТИ-1-7

Cтенд для обкатки и испытания торцевых уплотнений нефтяных насосов СТИ-1-7

ПОИСК

Cтенд для обкатки и испытания торцевых уплотнений нефтяных насосов СТИ-1-7 Cтенд для обкатки и испытания торцевых уплотнений нефтяных насосов СТИ-1-7




Конструкция стенда обеспечивает

возможность быстрой установки и герметизации испытываемых изделий
плавное или ступенчатое увеличение давления контрольной жидкости в испытательной камере и частоты вращения вала шпинделя
вытеснение воздуха из испытательной камеры
оперативное удаление контрольной жидкости из камеры торцевого уплотнения
дистанционное управление давлением контрольной жидкости
контроль температуры масла в камере
блокировка привода вращения шпинделя при отсутствии подачи контрольной жидкости через испытательную камеру и при достижении температуры контрольной жидкости в камере до 80С
безопасность оператора обеспечивается за счет монтажа стенда в отдельном помещении и установки пульта за его пределами

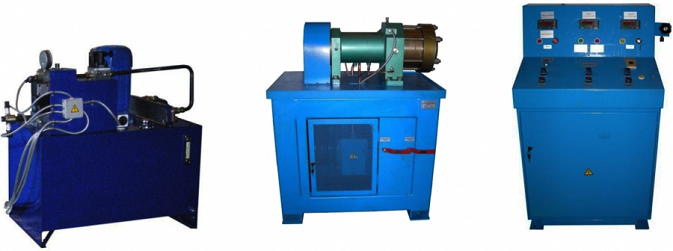

Конструкция

Станина
Шпиндельный узел с защитным щитком и камерой для испытываемых изделий
Электропривод шпинделя
Насосная станция с системой охлаждения
Комплект сменной оснастки
Пульт управления с системой электронного контроля
Система подачи затворной жидкости

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Испытания в статике:
Время испытания, мин
Давление, МПа



10
8

Испытания в динамике:
Время испытания, мин
Давление, МПа
Рабочая частота вращения шпиндельного узла, об/мин



60
5,5
3000

Допускаемая контролируемая протечка, см3/ч

300

Испытательная среда

Масло турбинное Тп-20, 30

Устройство замера

Электронные весы

Электропитание

380 В, 50 Гц

Установленная мощность:
Привод шпинделя, кВт
Гидростанция, кВт



22
7,5

Габаритные размеры:
Стенда, мм
Станции гидравлической, мм
Пульт управления, мм



665x1016x1210
620x1000x1180
570x705x1120

Масса:
Стенда, мм
Станции гидравлической, мм
Пульта управления, мм



850
170
150
