  3. Блоки клапанов распределительных СК 90001-004, СК 90002-004, СК 90003-004

Блоки клапанов распределительных СК 90001-004, СК 90002-004, СК 90003-004

ПОИСК

Блоки клапанов распределительных СК 90001-004, СК 90002-004, СК 90003-004 Блоки клапанов распределительных СК 90001-004, СК 90002-004, СК 90003-004




НАЗНАЧЕНИЕ: блоки клапанов распределительных предназначены для работы в качестве запорных устройств в системах контроля распределения сухого очищенного природного газа.
ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ:
Присоединение блока СК 90001-004 к трубопроводам: на входе и выходе (дренаж) - проходники М20х1,5 по ГОСТ 16078 и R1/4 соответственно, на выходе (рабочем) полусферическими приварными ниппелями по ГОСТ 16078 под приварку трубы Dнап= 14; S=2,5.
Присоединение блока СК 90002-004 на входе и выходе (дренаж) - и выходе (рабочем) через отверстие Rс1/4'. Присоединение блока СК 90003-004 Rс1/4', на выходе гайка накидная М20х1,5.
УСТАНОВОЧНОЕ ПОЛОЖЕНИЕ НА ТРУБОПРОВОДЕ: любое.

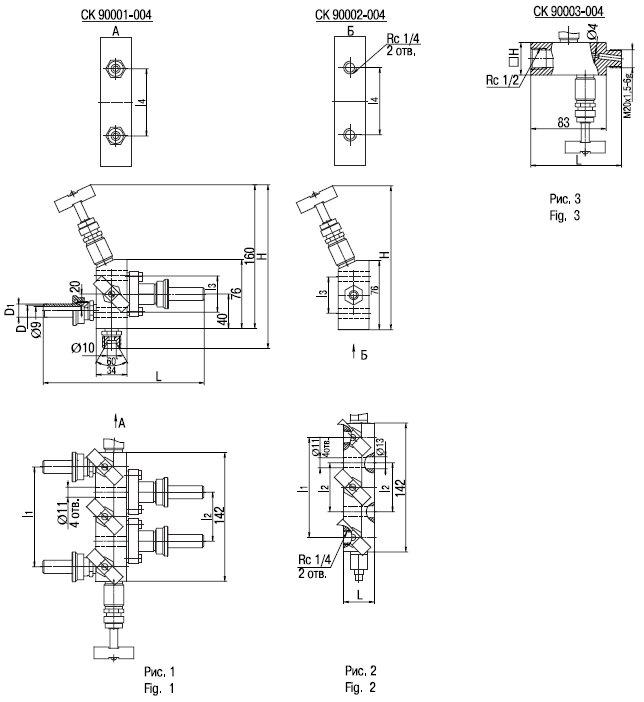

Обозначение изделия (таблица-фигура)

Номинальный диаметр, DN (мм)

Номинальное давление, PN (МПа)

Рабочая среда

Темп. рабочей среды, оС

Материал корпусных деталей

Рис.




СК 90001-004

4

12,5

природный газ

от минус 30 до +70

Сталь 20

1



СК 90002-004

2



-01

Сталь 12Х18Н10Т



СК 90003-004

Сталь 20

3



-01

Сталь 12Х18Н10Т
