Регуляторы давления газа РДГПК - 50, -100

ПОИСК

Регуляторы давления газа РДГПК - 50, -100 Регуляторы давления газа РДГПК - 50, -100




Регуляторы давления газа РДГПК-50, -100 с предохранительно-запорными клапанами предназначены для понижения входного давления природных, искусственных углеводородных и других неагрессивных газов, поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при выходе контролируемого выходного давления за установленные верхний и нижний пределы.

В зависимости от направления подачи газа и материала корпуса регуляторы изготавливаются в четырех исполнениях.
Вид климатического исполнения - У2 по ГОСТ 15150-69, с ограничением нижнего значения температуры окружающей среды до -40°С (для регуляторов в корпусе из алюминиевых сплавов) или до -35°С (для регуляторов в чугунном корпусе).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

РДГПК-50

РДГПК-100

Номинальный диаметр, мм

50

100

Диаметр седла клапана (регулятора предохранительного клапана), мм

50

50

Диапазон входного давления, МПа

0,05-1,2

Диапазон настройки выходного давления, МПа

0,0016-0,016*

Пределы настройки предохранительного клапана, от установленного выходного давления (Рвых), не более:

нижний предел (Рнп)

верхний предел**(Рвп)



Рнп ≤ 0,5 Рвых

Рвп≤ 1,25 Рвых

Максимальная пропускная способность при максимальном входном давлении 1,2 МПа, м3/ч, не более

2500

9000

Неравномерность регулирования, %, не более

±10

Изменение выходного давления при нулевом расходе (зона пропорциональности), %, не более

±20

Зона нечувствительности от верхнего предела настройки выходного давления, %, не более

±2,5

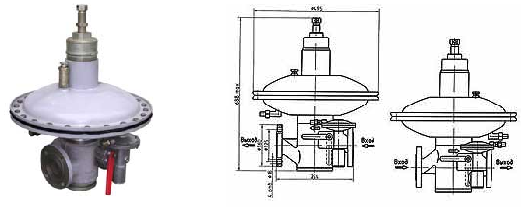

Габаритные размеры, мм:

строительная длина

ширина

высота



254

495

688



350

495

810

Масса, кг, не более

алюминиевый

чугунный



33

45



60

70


Пропускная способность

Входное давление, МПа

0,05

0,1

0,3

0,6

1,2

Пропускная способность РДГПК-50, м3/час, не более, при выходном давлении 0,016 МПа

600

750

900

1500

2500

Пропускная способность РДГПК-100, м3/час, не более, при выходном давлении 0,016 МПа

1100

1400

2700

4800

9000


Таблица для заказа регуляторов

тип

направление потока газа

диапазон выходного давления, Мпа

РДГПК-50-2

справа налево

0,0012-0,0022

РДГПК-50-2

справа налево

0,0015-0,0025

РДГПК-50-2

справа налево

0,0020-0,0035

РДГПК-50-2

справа налево

0,0030-0,0045

РДГПК-50-2

справа налево

0,0040-0,0090

РДГПК-50-2

справа налево

0,0080-0,0160

РДГПК-50-3

слева направо

0,0012-0,0022

РДГПК-50-3

слева направо

0,0015-0,0025

РДГПК-50-3

слева направо

0,0020-0,0035

РДГПК-50-3

слева направо

0,0030-0,0045

РДГПК-50-3

слева направо

0,0040-0,0090

РДГПК-50-3

слева направо

0,0080-0,0160

РДГПК-100

справа налево

0,0012-0,0022

РДГПК-100

справа налево

0,0015-0,0025

РДГПК-100

справа налево

0,0020-0,0035

РДГПК-100

справа налево

0,0030-0,0045

РДГПК-100

справа налево

0,0040-0,0090

РДГПК-100

справа налево

0,0080-0,0160

РДГПК-100-1

слева направо

0,0012-0,0022

РДГПК-100-1

слева направо

0,0015-0,0025

РДГПК-100-1

слева направо

0,0020-0,0035

РДГПК-100-1

слева направо

0,0030-0,0045

РДГПК-100-1

слева направо

0,0040-0,0090

РДГПК-100-1

слева направо

0,0080-0,0160
