Краны шарового типа запорные из нержавеющей стали КШТЗ-16

ПОИСК

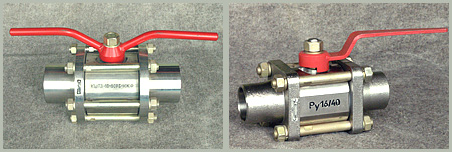

Краны шарового типа запорные из нержавеющей стали КШТЗ-16 Краны шарового типа запорные из нержавеющей стали КШТЗ-16




PN 1,6 МПа (16 кгс/см2)
DN 10; 32: 40; 50; 65: 80; 100 мм


Краны КШТЗ-16 шарового типа запорные полнопроходные DN 10 и неполнопроходные DN 32; 40; 50; 65; 80; 100 мм с ручным управлением предназначены для управления материальными потоками в технологических процессах пищевой, химической, фармацевтической, металлургической, парфюмерной и других отраслях промышленности.

Краны, являясь приварными, обладают достоинствами и фланцевых кранов. Корпус с уплотнительными элементами отстыковывается от обращенных к нему фланцев и не требует отрезки от трубопровода.

УСЛОВИЯ ЭКСПЛУАТАЦИИ КРАНОВ

Температура окружающей среды от минус 30 до плюс 50 °С. Относительная влажность окружающего воздуха от 30 до 80%. Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.). Промышленная вибрация амплитудой до 0,35 мм частотой 5-35 Гц.
Содержание вредных веществ в воздухе рабочей зоны не должно превышать допустимых концентраций в соответствии с ГОСТ 12.1.005-88.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Детали крана, постоянно контактирующие с рабочей средой, изготовлены из материалов: сталь 12Х18Н10Т, 08Х18Н10Т ГОСТ 5632-72 или сталь 10Х18Н9Л ГОСТ 977-88; фторопласт Ф4 ГОСТ 10007-80 или фторопласт Ф4А ТУ 6-05-1999-85.
Поводок (шток), соединяющий шаровую пробку с рукояткой крана, изготовлен из материалов: сталь 14Х17Н2 ГОСТ 5632-72 или сталь 09Х16Н4Б ГОСТ 5949-75.
Детали крана, не контактирующие с рабочей средой, изготовлены из углеродистых сталей с кадмиевым или лакокрасочным защитно-декоративным покрытиями.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Показатель

Давление номинальное, PN, МПа (кгс/см")

1.6(16)

Диаметр номинальный, DN, мм

10; 32: 40; 50; 65: 80; 100

Температура рабочей среды, °С

от минус 40 до плюс 150

Класс герметичности по ГОСТ 9544-93

А

Способ присоединения к трубопроводу

приварной

Рабочая среда

жидкие пищевые продукты, агрессивные и неагрессивные жидкости, не содержащие механических примесей, кроме мелкодисперсных размером до 10 мкм в количестве до 2%, не склонные к кристаллизации и полимеризации, воздух и другие газы, водяной пар

Монтажное положение крана

любое

Средний ресурс

не менее 4 500 циклов

Средний срок службы

не менее 10 лет

Среднее время восстановления работоспособности

не более 4-х часов

Номер технических условий

ТУ ГМ2.001.00.00.00.00
