Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006)

ПОИСК

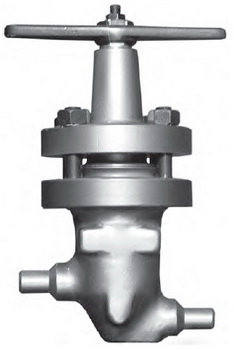

Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006) Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006)

Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006)Область применения

Клапаны

DN 10; 15; 25; 32; 50; 65; 80; 100; 150 на
РN 4,0 МПа (40 кгс/см2) t до 250°С и РN 2,5 МПа

(25 кгс/см2) t до 250°С с ручным управлением (рукоятка),
дистанционным управлением (под муфту шарнирную
с выходным валом арматуры расположенным вертикально
или горизонтально, через конический (червячный) редуктор)
и управлением электроприводом, предназначены для
эксплуатации в качестве запорных устройств
в системах атомных станций (АС) в соответствии
с классом и группой арматуры 2ВIIв, 2ВШв, ЗCIIIв
в обслуживаемых помещениях и в герметичных боксах АС
с реактором РБМК, в обслуживаемых помещениях (вне оболочки)
и в герметичной оболочке (под оболочкой) АС с реактором ВВЭР,
поставляются внутри страны и на экспорт,
в том числе, в страны с тропическим климатом.

Условия эксплуатации

Рабочая среда

Для клапанов из коррозионностойкой стали – газообразная коррозионная среда (слабой агрессивности), жидкая коррозионная среда (слабой агрессивности) теплоноситель первого контура, парогазовая смесь, дистиллят, питательная вода, конденсат, вода многократной принудительной циркуляции, вода охлаждения контура системы управления защиты, воздух, азот, растворы дезактивации и промывки.
для клапанов из углеродистой стали – инертная газовая среда и жидкие неагрессивные среды, масла, пар, конденсат, питательная вода, воздух, азот, растворы дезактивации и промывки.

Температура окружающей среды от +5 до +70°С

Относительная влажность до 100%
Присоединение к трубопроводу - на сварке
Установочное положение -  на трубопроводе любое предпочтительное приводом вверх.
Уплотнение в затворе  - конусное, металл по металлу
Направление подачи рабочей среды -  на и под золотник
Герметичность в затворе - по I классу ГОСТ 9544-2005

Клапаны относятся к классу ремонтируемых, восстанавливаемых изделий, с регламентируемой дисциплиной восстановления, назначенной продолжительностью эксплуатации. При эксплуатации допускаются профилактические осмотры и, в случае необходимости ремонта арматуры (перенабивка сальников подпитка смазки и т.п.), но не ранее, чем через 10000 ч. непрерывной работы в системе. Через 4 года (30000 часов работы) производится ревизия арматуры и необходимый её ремонт в соответствии с инструкцией по эксплуатации.

Назначенный ресурс за 4 года (30000 часов): 3000 циклов.

Клапаны устойчивы к сейсмическим воздействиям, категория сейсмостойкости I по ПН АЭ Г-5-006-87

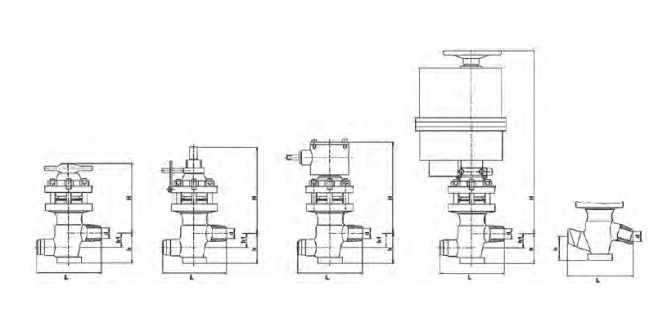

Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006)

 DN

PN

d

Таблица

фигур

Аналог

«СПЛАВ»

Материал

корпуса

Тип

привода

L, мм

H

h

h1

Масса,

кг






10



2,5

4,0

10

10,5

11

12



СМ 26002-010





НГ 26526-010М





Ст 20,08Х18Н10Т



рукоятка

шарнирная муфта

конический редуктор

Электропривод



130



155

215

210

425



52





24



6,4

6,6

8,5

23








15



2,5

4,0

13

13,5

14

15



СМ 26002-015





НГ 26526-015М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



130



155

215

210

425



52





24



6,4

6,6

8,5

23







20



2,5

4,0



19

22





СМ 26002-020





НГ 26526-020М





Ст 20,08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



160



175

230

227

445



73





35



9,4

9,1

11,1

25,1







25



2,5

4,0

25

26

29



СМ 26002-025





НГ 26526-025М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



160



175

230

227

445



73





35



9,1

8,8

10,8

24,8







32



2,5

4,0

31

32

33

35



СМ 26002-032





НГ 26526-032М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



180



169

228

223

440



86





45



99,7

9,4

11,4

25,4







50



2,5

4,0



49

52





СМ 26002-050





НГ 26526-050М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



230



230

275

310

575



123





70



18,5

19

24

48,5







65



2,5 4,0



63

68





СМ 26002-065





НГ 26526-065М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



340



235

300

315

610



180





110



25

26

32

78







80



2,5 4,0

79

80

81

84



СМ 26002-080





НГ 26526-080М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



380



245

320

320

660



195





140



44

45

48

124







100



2,5

4,0

93

97

109



СМ 26002-100





НГ 26526-100М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



430



360

375

380

710



265





160



96

102

110

190







150



2,5

4,0

148

149

150

151



СМ 26002-150





НГ 26526-150М





Ст 20, 08Х18Н10Т



рукоятка

шарнирная муфта конический редуктор

Электропривод



550



450

484

450

825



313





210



175

140

174

260







 DN

 PN



Таблица

фигур



Аналог

«СПЛАВ»



Материал

корпуса



Тип

привода

 Основные размеры, мм



Масса,

кг

 H

 A

L

d

D

 100

12.0

СМ 11008-100

1154-100-(М,Г,Э)

 Ст 20

 маховик

шарнирная муфта

конический редуктор

Электропривод

 130

155

215

210

425

52



24

6,4

6,6

8,5

23


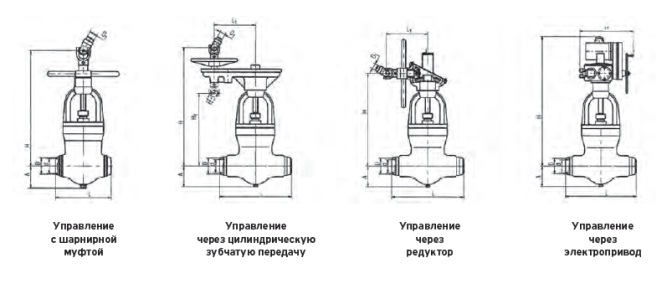

ЗАДВИЖКА DN 100 ДО PN 12,0 МПА

СМ 11008 (по ТУ 3741-014-96455923-2008)

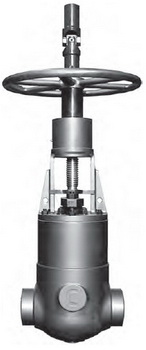

Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006)Задвижка DN 100 до PN 12,0 МПа (120 кгс/см2) t 250°С с ручным
управлением (рукоятка), дистанционным управлением


(под муфту шарнирную с выходным валом арматуры расположенным вертикально
или горизонтально, через конический (червячный) редуктор) и управлением
электроприводом, предназначены для установки на трубопроводах воды и пара II контура АЭС с реактором ВВЭР.

Задвижки могут применяться только для перекрытия трубопровода. Использование задвижек в качестве регулирующих устройств не допускается.

Присоединение к трубопроводу под сварку. Установочное положение на трубопроводе любое.
Герметичность затвора по классу А ГОСТ 9544-2005

Материал корпуса : У-углеродистая сталь (Ст 20)


Арматура для АЭС СМ 26002 (по ТУ 3742-002-96455923-2006)
Клапаны Сильфонные Запорные
СМ 21004-010 СБ (по ТУ 3742-002-96455923-2006)

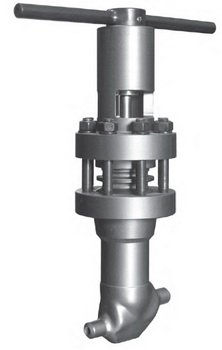

Клапаны Сильфонные Запорные СМ 21004-010 СБ (по ТУ 3742-002-96455923-2006)Клапаны DN10; на PN 20 МПа (200 кгс/см2) t до 300°С ,
PN 14 МПа (140 кгс/см2) t до 300°С и PN 11 МПа (110 кгс/ см2)

t до 300°С с ручным управлением (рукоятка), дистанционным управлением (под муфту шарнирную с выходным валом арматуры
расположенным вертикально или горизонтально, через конический (червячный) редуктор) и управлением электроприводом, предназначены для эксплуатации в качестве запорных устройств в системах безопасной эксплуатации, в системах, важных для безопасности, в системах безопасности атомных станций (АС), под оболочкой реакторного отделения и вне оболочки .
Присоединение к трубопроводу под сварку. Установочное положение на трубопроводе - любое. Герметичность затвора по классу «А» ГОСТ 9544-2005.

Рабочая среда:
Углеродистая сталь (Ст 20)
- инертная газовая среда и жидкие неагрессивные среды, масла, пар, конденсат, питательная вода, воздух, азот,
растворы дезактивации и промывки. Коррозионностойкая сталь (08Х18Н10Т) - газообразная коррозионная среда (слабой агрессивности), жидкая коррозионная среда (слабой агрессивности), теплоноситель контура, парогазовая смесь, дистиллят, питательная вода, конденсат, вода многократной принудительной циркуляции, вода охлаждения контура системы управления защиты, воздух, азот, растворы дезактивации и промывки.
