ГОСТ 27581-88 Арматура стеклянная. Основные параметры
Настоящий стандарт распространяется на промышленную трубопроводную стеклянную арматуру: запорные сильфонные клапаны и шаровые краны на условное давление Ру от 0,16 до 0,4 МПа (от 1,6 до 4,0 кгс/см²) с условными проходами Dу от 15 до 100 мм для работы при температуре рабочей среды от минус 50 до плюс 120°С, изготавливаемую в климатическом исполнении У категории 3.1 по ГОСТ 15150-69.
Определения терминов, применяемых в настоящем стандарте - по ГОСТ 24856-81.

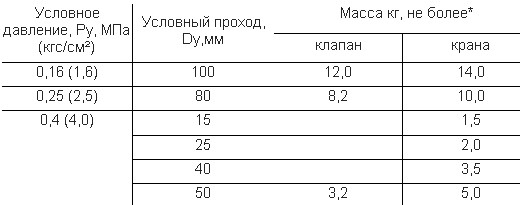

1. Основные параметры стеклянной арматуры должны соответствовать указанным в таблице.
ЗАПОРНЫЕ СИЛЬФОННЫЕ КЛАПАНЫ И ШАРОВЫЕ КРАНЫ С МУФТОВЫМ И ФЛАНЦЕВЫМ ПРИСОЕДИНЕНИЕМ
В графе указанна масса изделий с фланцевым присоединением и ручным управлением. Неуказанная масса будет установлена по мере освоения изделий.
2. Масса изделий других исполнений указывается в технических условиях на конкретные изделия.
3. В настоящем стандарте указан максимально возможный диапазон температур рабочей среды. Фактический диапазон температуры рабочей среды устанавливается в технических условиях на конкретные изделия.
4. Стеклянная арматура должна изготавливаться следующих исполнений
4.1. По виду корпуса
проходные клапаны (краны)
угловые клапаны
трехходовые краны
4.2. По виду привода клапанов и кранов
с ручным приводом
с пневмоприводом
5. Температурный перепад (разность температур транспортируемой в трубопроводе среды и окружающей среды) - не более 110°С.
6. Количественные значения показателей надежности стеклянной арматуры по стандартам и техническим условиям на конкретную арматуру
