Задвижки клиновые литые ТУ 3741-010-96455923-2008

ПОИСК

Задвижки клиновые литые ТУ 3741-010-96455923-2008 Задвижки Клиновые Литые ТУ 3741-010-96455923-2008


 DN 50—1000

 PN 1,6 MPa

 30(c,лс,нж)41нж,нж1

 30(c,лс,нж)541нж,нж1

 30(c,лс,нж)941нж,нж1

DN 50—1000

PN 2,5 MPa

30(c,лс,нж)64нж,нж1

30(c,лс,нж)564нж,нж1

30(c,лс,нж)964нж,нж1

DN 50—800

PN 4,0 MPa

30(c,лс,нж)15нж,нж1

30(c,лс,нж)515нж,нж1

30(c,лс,нж)915нж,нж1

DN 50—600

PN 6,4 MPa

30(c,лс,нж)76нж,нж1

30(c,лс,нж)576нж,нж1

30(c,лс,нж)976нж,нж1



 DN 50—500

 PN 10,0 MPa

30(c,лс,нж)16нж,нж1

30(c,лс,нж)516нж,нж1

30(c,лс,нж)916нж,нж1

 DN 50—500

 PN 16,0; 20,0 MPa

30(c,лс,нж)45нж,нж1

30(c,лс,нж)545нж,нж1

30(c,лс,нж)945нж,нж1

DN 15—200

PN 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 MPa

31(c,лс,нж)45нж,нж1

31(c,лс,нж)545нж,нж1

31(c,лс,нж)945нж,нж1

DN 250, 500

PN 0,6; 1,0 MPa

30(c,лс,нж)42нж

30(c,лс,нж)46нж



Обозначение типа

30сХХнж 30сХХХнж

30нжХХнж 30нжХХХнж

30лсХХнж1 30лсХХХнж1

30нжХХнж1

30нжХХХнж1

Рабочие среды

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 25Л. Скорость коррозии не более 0,1 мм/год

Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/год

Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, скорость коррозии стали 20ГЛ в которых не более 0,1 мм/год

Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород свыше 0,1%, жидкие и газообразные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н12М3ТЛ в которых не более 0,1 мм/год

Температура рабочей среды

от –40°С до +425°С

от –60°С до +565°С

от –60°С до +425°С

от –60°С до +565°С

Условия эксплуатации ГОСТ 15150-69

У1

УХЛ1

ХЛ1

УХЛ1

Минимальная температура окружающего воздуха

–40°С

–60°С

–60°С

–60°

Таблица применения арматуры по температуре рабочей среды и окружающего воздуха * XX — с ручным приводом XXX — с механизированным приводом

Область применения

Температура рабочей среды: от –40°С до +425°С, окружающего воздуха: не ниже –40°С

Температура рабочей среды: от –60°С до +565°С, окружающего воздуха: не ниже –60°С

Температура рабочей среды: от –60°С до +425°С, окружающего воздуха: не ниже –60°С

Температура рабочей среды: от –60°С до +565°С, окружающего воздуха: не ниже –60°С

Материал корпуса

Сталь 25Л

12Х18Н9ТЛ

20ГЛ

12Х18Н12М3ТЛ

Класс герметичности – «А» по ГОСТ 9544-2005 Возможна поставка с КОФ

Задвижки Клиновые Литые ТУ 3741-010-96455923-2008


Задвижки Клиновые Литые ТУ 3741-010-96455923-2008Цельный клин имеет простую структуру. Он требует высокой точности угла уплотнительной поверхности, что делает обработку и ремонт сложными, и его может легко заклинить при длительном нахождении в состоянии закрыто.

Solid wedge takes a simple structure. lt requires high precision of sealing face angle, making machining and repair difficult, and can be easily wedged under temperature changes








Задвижки Клиновые Литые ТУ 3741-010-96455923-2008Упругий клин
H-type Flexible Single Wedge


Упругий клин может деформироваться для герметичного прилегания к уплотнительной поверхности кольца корпуса. Обеспечивает надежную герметичность и избавляет затвор задвижки от проблем, вызванных сложностью открытия во время заклинивания при избыточной нагрузке.

H-type flexible single wedge can produce micro-elastic deformation to compensate the deviation arising during thr processing of sealing face angle. Providing sound adaptability to deformation of valve body. Ensuring the dependability of seal and making valve disc away from the problem of being difficult to be opened due to overload fastening

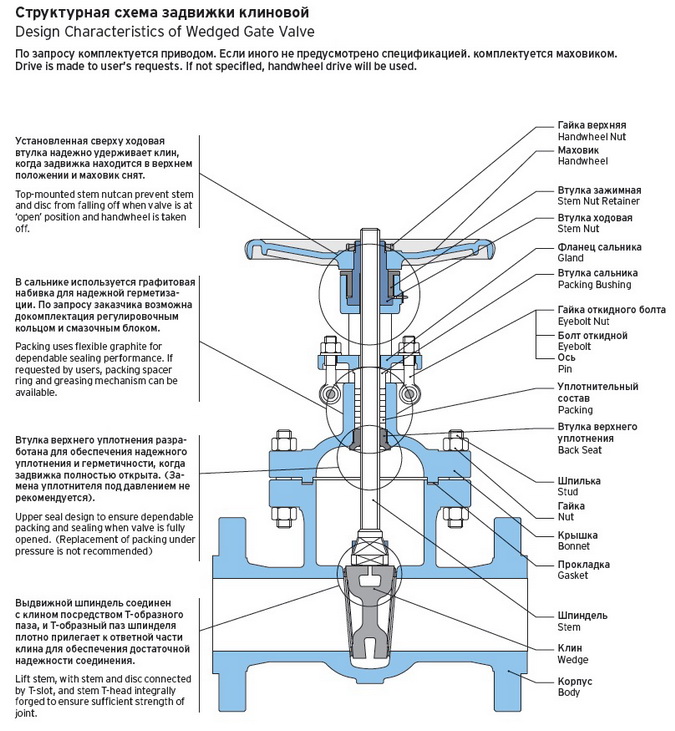

Список материалов для задвижки клиновой
Material List for Cast Steel Wedged Gate Valve

No.

Наименование детали

Partname

30сXXнж*

30cXXXнж*

30нжXXнж*

30нжXXXнж*

30лсXXнж*

30лсXXXнж*

30нжXXнж1*

30нжXXXнж1*









1

Корпус Body

25Л

12Х18Н9ТЛ

20ГЛ

12Х18Н12М3ТЛ



2

Клин Wedge

25Л

12Х18Н9ТЛ

20ГЛ

12Х18Н12М3ТЛ



3

Шпиндель Stem

20Х13

12Х18Н9Т

14Х17Н2

10Х17Н13М3Т



4

Прокладка Gasket

Графлекс SoftGraphite





5

Крышка Bonnet

25Л

12Х18Н9ТЛ

20ГЛ

12Х18Н12М3ТЛ



6

Гайка Nut

Ст25

12Х19Н9Т

35Х

12Х18Н9Т



7

Болт (шпилька) Stud

Ст35

45Х14Н14В2М

20Х13

45Х14Н14В2М



8

Втулка верхнего уплотнения BackSeat

20Х13

12Х18Н9Т

12Х18Н9Т

10Х17Н13М3Т



9

Уплотнительный состав Packing

ТРГ

ТРГ

ТРГ

ТРГ



10

Ось Pin

Ст25

12Х18Н9Т

40Х

10Х17Н13М3Т



11

Болт откидной Eyebolt

Ст35

45Х14Н14В2М

40Х

45Х14Н14В2М



12

Гайка откидного болта EyeboltNut

Ст25

12Х18Н9Т

35Х

12Х18Н9Т



13

Втулка сальника PackingBushing

ЛС59-1

12Х18Н9Т

ЛС59-1

10Х17Н13М3Т



14

Фланец сальника Gland

Ст20

12Х18Н9Т

09Г2С

10Х17Н13М3Т



15

Втулка ходовая Stemnut

ЛС59-1

ЛС59-1

ЛС59-1

ЛС59-1



16

Втулка зажимная StemNutRetainer

Ст35

40Х

40Х

40Х



17

Маховик Handwheel

25Л

20ГЛ

20ГЛ

20ГЛ



18

Гайка верхняя HandwheelNut

Ст35

40Х

40Х

40Х





Таблица фигур Figure

30(с,лс,нж)41нж,нж1, 30(с,лс,нж)541нж,нж1, 30(с,лс,нж)941нж,нж1

Основные размеры и масса

Main Dimensions & Weight




Давление

PressureMPa

Размер

SizeDN (mm)

Основные размеры,мм

Main Dimensions, mm

Масса, кг

Weight, kg

Крутящий момент НмTorque,Nm

Cv





L

H

W

H1

W1

W2








 PN1,6

15

130

170

120

5



20

150

190

140

6,5



25

160

205

160

9



32

180

270

180

12



40

200

310

200

630

371

590

26,5



50

180/250

358

240

678

371

590

18/29

100



65

265

373

240

693

371

590

33

110



80

210/280

435

280

755

371

590

32/46

120

747



100

230/300

500

320

820

371

590

42/63

140

1275





125

325

614

360

934

371

590

108

160

2100



 150

 280/350

 674

 360

 994

 371

 590

 82/134

 180

 3061





200

330/400

818

400

1138

371

590

125/192

190

5635



 250

 450

 969

 450

 1409

 371

 590

 273

 280

 8356





300

500

1145

560

1588

515

810

379

340

13130




350

550

1280

640

1755

540

830

590

445

16900




 400

 600

 1450

 640

 1902

 540

 830

 849

 550

 22280





450

650

1563

720

2141

540

830

907

700

28850



500

700

1676

720

2276

565

870

958

850

35770



600

800

1810

800

2474

565

870

1112

1250

52000



700

900

3046

770

1170

3035

74750



800

1000

3250

770

1170

4373

102240



900

1100

3509

794

1060

5821

130765



1000

1200

3873

794

1060

7957

174350





Таблица фигур Figure
30(с,лс,нж)64нж,нж1, 30(с,лс,нж)564нж,нж1, 30(с,лс,нж)964нж,нж1

Основные размеры и масса Main Dimensions & Weight




Давление

PressureMPa

Размер

SizeDN (mm)

 Основные размеры, мм Main Dimensions, mm

Масса, кг

Weight, kg

Крутящий момент, Нм

Torque,Nm

 Cv





L

H

W

H1

W1

W2








 PN2,5

15

130

170

120

6



20

150

190

140

7



25

160

205

160

11



32

180

270

180

14



40

200

310

200

630

371

590

20



50

250

358

240

678

371

590

34

110



65

265

373

240

693

371

590

36

120



80

280

435

280

755

371

590

50

130

747



100

300

500

320

820

371

590

69

150

1275






125

325

614

360

934

371

590

116

190

2100



150

350

674

360

994

371

590

141

210

3061






200

400

818

400

1138

371

590

192

280

5635



250

450

969

450

1409

515

810

207

400

8356




300

500

1145

560

1588

515

810

400

580

13130



350

550

1280

640

1750

540

830

631

750

16900





400

600

1450

640

1902

540

830

900

850

22280





450

650

1563

720

2141

565

870

1013

1100

28850



500

700

1676

720

2276

565

870

1166

1350

35770



600

800

1810

800

2474

565

870

1258

1750

52000



700

900

3046

770

1170

3327

74750



800

1000

3250

770

1170

4573

102240



900

1100

3509

794

1060

6085

130765



1000

1200

3873

794

1060

8580

174350





Таблица фигур Figure
30(с,лс,нж)15нж,нж1, 30(с,лс,нж)515нж,нж1, 30(с,лс,нж)915нж,нж1

Основные размеры и масса Main Dimensions & Weight





Давление

PressureMPa

Размер

SizeDN (mm)



 Основные размеры, мм Main Dimensions, mm



Масса, кг

Weight, kg

Крутящий момент, Нм

Torque,Nm



Cv



 L

 H

 W

 H1

 W1

 W2



 PN4,0

15

130

135

120

6



20

150

190

140

8



25

160

205

160

12



32

180

270

180

15



40

200

310

200

630

371

590

31



50

250

371

280

691

371

590

34

120






65

280

393

280

711

371

590

38

130



80

310

455

320

775

371

590

51

140

747




100

350

551

360

871

371

590

81

160

1275




125

400

634

400

948

371

590

128

200

2100




150

450

708

400

1028

371

590

155

250

3061




200

550

858

450

1325

371

590

265

340

5635





250

650

1015

560

1400

515

810

370

500

8356






300

750

1201

640

1653

515

810

550

800

13130



350

850

1308

640

1791

540

830

679

1200

16900



400

950

1483

720

2092

540

830

953

1450

22280



500

1150

2465

565

870

1850

35770



600

1350

770

1170

2000

52000



700

1550/1450

770

1170

4602

74750



800

1750/1650

794

1060

6344

102240





Таблица фигур Figure
30(с,лс,нж)76нж,нж1, 30(с,лс,нж)576нж,нж1, 30(с,лс,нж)976нж,нж1

Основные размеры и масса Main Dimensions & Weight





Давление

PressureMPa

Размер

SizeDN (mm)



 Основные размеры, мм Main Dimensions, mm

Масса, кг

Weight, kg



Крутящий момент, Нм

Torque,Nm



Cv



L

H

W

 H1

 W1

 W2



 PN6,4

15

170

140

100

7



20

190

140

100

9



25

210

215

180

12



32

230

270

180

16






40

240

345

200

665

371

590

32



50

267/250

371

280

790

371

590

39

130




65

280

393

280

840

371

590

43

140




80

318/310

455

320

890

371

590

60

150

747




100

356/350

551

360

1020

371

590

89

180

1275



125

400

638

400

1100

371

590

140

250

2100






150

444/450

718

450

1290

515

810

207

290

3061





200

533/550

873

560

1475

515

810

327

380

5635



250

650

1050

640

1500

540

830

467

600

8356



300

750

1215

640

1820

540

830

590

1200

13130



350

850

2216

565

870

1500

16900



400

950

2838

565

870

1800

22280



500

1150

3320

565

870

2200

35770



600

1350

3684

770

1170

4317

52000





Таблица фигур Figure
30(с,лс,нж)16нж,нж1, 30(с,лс,нж)516нж,нж1, 30(с,лс,нж)916нж,нж1

Основные размеры и масса Main Dimensions & Weight




Давление

PressureMPa

Размер

SizeDN (mm)

 Основные размеры, мм Main Dimensions, mm

Масса, кг

Weight, kg

Cv





L

H

W

H1

W1

W2








 PN 10,0

15

170

140

200

6



20

190

140

200

11



25

210

310

280

13



 32

 230

 320

 320

 —

 —

 —

 20

 —





40

240

360

320

680

371

590

30



50

250

371

360

810

371

590

50



65

280

393

400

860

371

590

70





80

310

455

400

892

371

590

100

747



100

350

551

400

1013

371

590

110

1275




125

400

638

560

1184

515

810

186

2100



150

450

718

560

1250

515

810

250

3061




200

550

873

560

1250

540

830

360

5635



 250

 650

 1050

 640

 1650

 565

 870

 485

 8356






300

750

1215

640

1800

565

870

633

13130



350

850

2030

565

870

16900



400

950

2250

770

1170

22280



500

1150

794

1060

35770





Таблица фигур Figure
30(с,лс,нж)45нж,нж1, 30(с,лс,нж)545нж,нж1, 30(с,лс,нж)945нж,нж

Основные размеры и масса Main Dimensions & Weight





Давление

PressureMPa



Размер

SizeDN (mm)

 Основные размеры, мм Main Dimensions, mm



Масса, кг

Weight, kg

Cv



 L

H

W

H1

 W1

W2



 PN 16,0

15

216

230

200

7



20

229

260

200

10



25

254

280

280

14



32

280

312

320

21



40

305

350

320

670

371

590

26



50

368/300

512

360

832

371

590

73





65

419/340

560

360

880

371

590

110



80

381/390

585

400

905

371

590

141

747





100

457/450

631

450

1071

371

590

185

1275




125

508/525

723

560

1163

515

810

320

2100



150

610/600

820

640

1170

540

830

462

3061




200

737/750

990

720

1440

540

830

711

5635



250

838

565

870

8356





300

965

565

870

13130



 PN 20,0

50

350

493

360

813

371

590

68





65

410

535

400

855

371

590

90



80

470

576

400

1016

515

810

125

747



100

550

659

560

1099

515

810

235

1275




125

650

710

560

1160

515

810

2100




150

750

790

600

1240

540

830

3061



200

832

565

870

5635



250

991

565

870

8356





DN,мм

PN,МПа

Тип э/п

Время на закрытие,

Крутящий момент, Нм

Масса, кг




50—100

 1,6

Н-А2-05К/В-А2-05К

0,6; 0,8; 1,0

25—60

17/40



150

Н-А2-11К/В-А2-11К

1,4

60—100

17/40



200—300

Н-Б1-03/В-Б1-03

1,8; 2,2

100—300

53/67



400

Н-В-03/В-В-03

2,2

250—630

94/137



500

H-B-19/B-B-12

1,4

630—1000

102/143




600—800

Н-Г-06/В-Г-06

2,0; 2,3; 2,6

1000—2500

210/252



1000

Н-Д-03/В-Д-03

10,2

5000—8500

423/434



1200

Н-Д-09/В-Д-06

8,2

6300—10000

450/450



50—100

 2,5

Н-А2-11К/В-А2-11К

0,6; 0,8; 1,0

60—100

17/40



150—250

Н-Б1-03/В-Б1-03

1,4; 1,8; 2,2

100—300

53/67



300

H-B-03/B-B-03

2,2

250—630

94/137



400

H-B-19/B-B-12

1,1

630—1000

102/143




500—700

Н-Г-06/В-Г-06

1,7; 2,0; 2,3

1000—2500

210/252



800

Н-Д-15/В-Д-09

8,2

2500—5000

370/370



1000—1200

Н-Д-09/В-Д-11

6,8; 8,2

6300—10000

473/523



50—100

 4,0

Н-А2-11К/В-А2-11К

0,6; 0,8; 1,0

60—100

17/40



150—200

Н-Б1-03/В-Б1-03

1,4; 1,8

100—300

53/67



250

H-B-03/B-B-03

1,8

250—630

94/137



300

H-B-19/B-B-12

0,9

630—1000

102/143




400—500

Н-Г-06/В-Г-06

1,3; 1,7

1000—2500

210/252



600

Н-Г-03/В-Г-03

3,8

1000—2500

210/252



700

Н-Д-15/В-Д-09

5,0

2500—5000

370/370



50—100

 6,3

Н-А2-11К/В-А2-11К

0,6; 0,8; 1,0

60—100

17/40



150

Н-Б1-03/В-Б1-03

1,3

100—300

53/67



200

H-B-03/B-B-03

1,5

250—630

94/137




250

H-B-19/B-B-12

0; 8

630—1000

102/143



300—500

Н-Г-03/В-Г-03

2,6; 2,6; 3,2

1000-2500

210/252




Тип и характеристики электроприводов ООО «ГЗ электропривод»,применяемых для комплектации задвижек ЗАО «АРКОР»

 DN,мм

 PN,МПа

 Тип э/п

 Время на закрытие, мин.

 Крутящий момент, Нм

 Масса, кг





50—100

 1,6

ГЗ-А.70

0,5; 0,7; 0,9

70

25



150

ГЗ-А.100

1,4

100

32



200—300

ГЗ-Б.200

1,5; 1,9; 2,2

200

47



400

ГЗ-В.600

2,2

600

106




500

ГЗ-В.900

2,7

900

106



600—800

ГЗ-Г.2500

3,3; 3,7; 4,4

2500

185



1000

ГЗ-Д.5000

7,0

5000

260



50—100

 2,5

ГЗ-А.70

0,5; 0,7; 0,9

100

25



150—250

ГЗ-Б.200

1,4; 1,5; 2,2

200

47



300

ГЗ-В.600

2,2

600

106



400

ГЗ-В.900

2,2

900

106




500—700

ГЗ-Г.2500

2,7; 3,3; 3,7

2500

185



800

ГЗ-Д.5000

7,0

5000

260



50—100

 4,0

ГЗ-А.100

0,5; 0,7; 0,9

100

32



150—200

ГЗ-Б.200

1,4; 2,2

200

47



250

ГЗ-В.600

2,2

600

106



300

ГЗ-В.900

2,2

900

106




400—500

ГЗ-Г.2500

2,2; 2,7

2500

185



600

ГЗ-Г.2500

3,3

2500

185



700

ГЗ-Д.5000

7,0

5000

260



50—100

 6,3

ГЗ-А.100

0,5; 0,7; 0,9

100

25



150

ГЗ-Б.200

1,4; 2,2

200

47



200

ГЗ-В.600

2,2

600

106




250

ГЗ-В.900

2,2

900

106



300—500

ГЗ-Г.2500

2,2; 2,2; 2,7

2500

185





Предыдущая статья Следующая статья


← вернуться в раздел АРКОР(Арматурная Корпорация) - каталог продукции
← вернуться в оглавление справочника

Последние зарегистрированные компании(Зарегистрировать компанию)

МИР ТПА

МИР ТПА

Россия, Свердловская область

ГП Стальмаш, ООО

ГП Стальмаш, ООО

Россия, Свердловская область

Завод трубопроводных соединений

Завод трубопроводных соединений

Россия, Челябинская область


Облако товаров
.Другое ....2068 Блоки предохранительных клапанов146 Вентили бронзовые137 Вентили стальные933 Вентили чугунные554 Вентили энергетические144 Задвижки нержавеющие373 Задвижки стальные2168 Задвижки стальные - ХЛ371 Задвижки чугунные1105 Задвижки энергетические87 Затворы стальные295 Затворы чугунные336 Испытательное оборудование для ТПА119 Клапана обратные970 Клапана отсечные61 Клапана предохранительные1126 Клапана регулирующие575 Клапана энергетические128 Компенсаторы сильфонные203 Конденсатоотводчики стальные63 Конденсатоотводчики чугунные70 Котельное оборудование220 Краны бронзовые149 Краны нержавеющие179 Краны стальные610 Краны стальные - ХЛ87 Краны чугунные149 Манометры88 Метизы433 Насосы247 Отводы1069 Отопительное оборудование96 Переключающие устройства46 Переходы441 Пожарная арматура48 Радиаторы33 Регулирующая арматура369 Ремонтное оборудование для ТПА53 Счетчики воды159 Термометры57 Тройники492 Трубы703 Указатели уровня72 Уплотнительные материалы67 Фильтры, грязевики410 Фитинги206 Фланцы2414 Шаровые краны1253 Электроприводы261
