Задвижки шиберные PN 35 МПа

ПОИСК

Задвижки шиберные PN 35 МПа Задвижки шиберные PN 35 МПа

Задвижки шиберные PN 35 МПаDN 65
PN 35 МПа
Код ОКП 36 6515


Предназначены для установки на фонтанной и нагнетательной арматуре для герметизации устья фонтанных и газлифтных скважин, а также на технологических линиях.

Изготовление и поставка по ТУ 647 РК 05772090-003-94

Обозначение

D

D1

D2

d

h

L

Масса, кг

УК АФ 350-065, -01

245

190,5

107,9

28

50

422

118

УК АФ 350-065-03, -04

195

160

90

22

40

350

97


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочее давление PN, МПа (кгс/см2)

35 (350)

Пробное давление Рпр, МПа (кгс/см2)

70 (700)

Условный проход Dу, мм

65

Рабочая среда (температурой, °С)

продукция нефтяных и газовых скважин с содержанием механических примесей до 0,5% по объему,суммарным содержанием СО2 и Н2S до 6% и до 50% пластовой воды (от минус 5 до 120°С)

Климатическое исполнение

У1, ХЛ1 по ГОСТ15150-69

Температура окружающей среды,°С

от минус 45 до +40 для У1
от минус 60 до +40 для УХЛ1

Герметичность в узле затвора по классу «В»

по ГОСТ9544-93

Присоединение

фланцевое по РД 26-16-40-89 по ГОСТ 28919-02

Привод

Ручной (маховик)

Полный средний ресурс, не менее

1500 циклов

Полный средний срок службы, не менее

15 лет

Наработка на отказ, не менее

500 циклов

Полный средний срок службы корпусных деталей, не менее

30 лет

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус, крышка

Сталь 30ХМЛ

Седло

Сталь 95Х18

Шибер

Сталь 95Х18

Шпиндель

Сталь 14Х17Н2

Втулка ходовая

БрАЖМц10-3-1,5

Манжета 32х48

Полиуретан ППУ 40

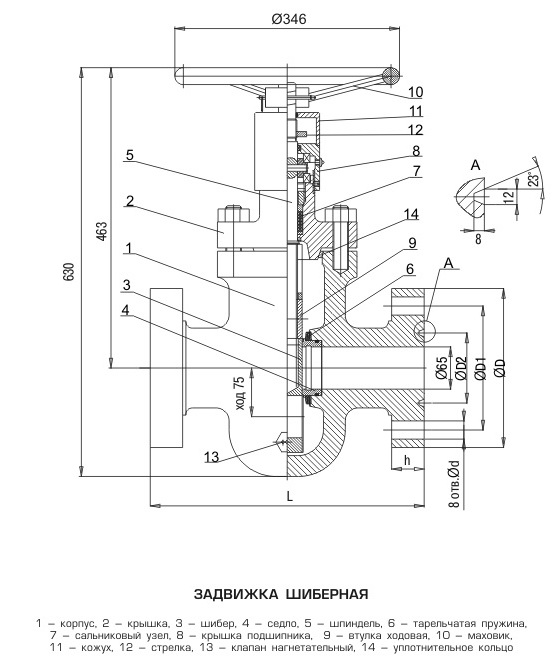

Пример в четреже выпускаемой продукции:

Задвижки шиберные PN 35 МПа
