Выпускаемые в СНГ исполнения задвижек по классификацим ЦКБА Выпускаемые в СНГ исполнения задвижек по классификацим ЦКБА

Задвижки имеют большое распространение и применяются для трубопроводов с условным диаметром прохода Dу 50...3000 мм. Положительными качествами задвижки являются сравнительная простота конструкции и малое гидравлическое сопротивление. У задвижек коэффициент гидравлического сопротивления находится обычно в пределах 0,08-0,2, в то время как у клапанов он составляет 2-5 и более. Малое гидравлическое сопротивление делает их особенно ценными для трубопроводов, через которые постоянно движется жидкая среда с большой скоростью (магистральные трубопроводы). Недостатком задвижек является их большая строительная высота. Классификация задвижек приведена на рис.

Классификация трубопроводной арматуры

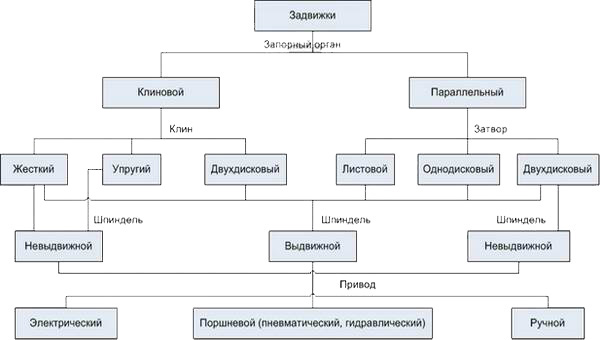

В настоящее время имеется большое количество конструктивных разновидностей задвижек. Задвижки обычно изготовляются полнопроходными, т.е. диаметры отверстий в присоединительных патрубках не сужаются. В некоторых случаях, с целью экономии металла, снижения усилий и моментов, необходимых для управления арматурой, применяются суженные задвижки, у которых диаметры отверстий в корпусе меньше диаметра отверстий во фланце. Суженные задвижки имеют больший коэффициент гидравлического сопротивления, чем полнопроходные. Сужение прохода в задвижке, как правило, выполняется симметрично с обеих сторон, но может быть выполнено и несимметрично, что имеет недостаток — задвижку такой конструкции следует устанавливать на трубопроводе более пологим конусом в сторону движения рабочей среды, в то время, как задвижку с симметричным сужением можно устанавливать любой стороной к направлению потока.

Большое значение для работы задвижек имеет место расположения ходового узла - внутри или вне полости корпуса, погружен ли он в рабочую среду или находится вне ее. По этому признаку задвижки подразделяются на конструкции с выдвижным и невыдвижным шпинделем.

У задвижек с выдвижным шпинделем ходовая резьба шпинделя и гайки находится вне полости задвижки, у вторых - внутри. Нормальная работа резьбовой пары шпиндель-ходовая гайка может протекать лишь при постоянном наличии смазки и систематическом техническом обслуживании конструкции. Это выполнимо только в том случае, если ходовой узел доступен для технического обслуживания.

В задвижках с невыдвижным шпинделем ходовой узел погружен в рабочую среду, к нему закрыт доступ, он подвержен действию коррозии и абразивных частиц рабочей среды, если она засорена. В связи с этим задвижки с невыдвижным шпинделем имеют ограниченное применение. Они применимы для трубопроводов, транспортирующих минеральные масла, нефть, воду - не засоренные твердыми примесями и не имеющими коррозионных свойств.

Поскольку в задвижках с невыдвижным шпинделем затруднены наблюдения и уход за ходовым узлом, они не рекомендуются для ответственных объектов. Задвижки с невыдвижным шпинделем имеют меньшую строительную высоту, что делает целесообразным их применение для подземных коммуникаций, колодцев, в качестве фонтанной арматуры для установки на "елках" нефтяных скважин и т.д.

Задвижки c невыдвижным шпинделем 30ч17бк и выдвижным шпинделем 30с41нжВ зависимости от конструкции запорного органа задвижки (расположения в нем уплотнительных колец) они подразделяются на параллельные и клиновые: у первых уплотнительные кольца расположены параллельно друг к Другу, у вторых - расположены под небольшим углом, образуя клин.

Параллельные задвижки могут иметь затвор в виде одного диска или листа, или в виде двух дисков с расположенными между ними распорным клином или распорной пружиной.

Клиновые задвижки изготовляются с Цельным клином - жестким или упругим и составным двухдисковым клином, образованным двумя дисками, расположенными под углом друг к другу, образующими, таким образом, клин. Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запорного органа, но при колебаниях температуры рабочей среды здесь возникает опасность заклинивания затвора в корпусе. Кроме того, требования к точности уплотнения жесткого клина и корпуса значительно более высокие, чем при использовании двухдискового клина. В связи с этим получил распространение промежуточный вариант - затвор в виде упругого клина, частично сочетающего достоинства обеих конструкций. При повышенных требованиях к герметичности применяется двухдисковый затвор.

Задвижки общепромышленного назначения изготовляются из чугуна, стали, цветных сплавов. Стальные задвижки изготовляются с литыми и сварными корпусом и крышкой, а также из деталей (корпус, крышка), изготовляемых из штампованных элементов или листового проката, соединенных сваркой. Штампо-сварной способ обеспечивает возможность получать детали из прочного и тщательно проконтролированного металла.

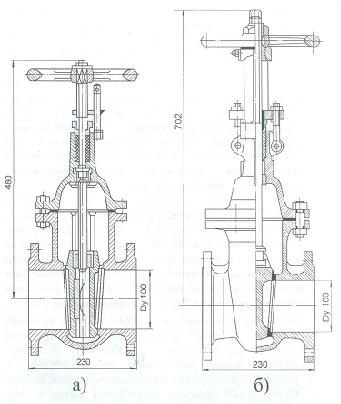

На рис. изображены чугунная и стальная задвижки и даны их монтажные размеры. Задвижки: а-с невыдвижным шпинделем 30ч17бк (12341, 36-06.143); б-с выдвижным шпинделем 30с41нж (12342, 36-06.143)

Выпускаемые в СНГ исполнения задвижек по классификацим ЦКБА

Классификация ЦКБА

PN (py) , МПА

DN (Dy), мм

30Б2бк

2,5

15, 20,25,32,40, 50

30Б5бк, бк1

1,25

15, 20, 25

30кч70бр

0,4

40, 50, 65, 80

1

100

30кч70брМ1

6,3

50, 80

30кч70бр, бкМ1,бкМ2

1,6

Dy 50 - 30кч70бр, бкМ1; Dy 80 - 30кч70бр, бкМ»

30с00нж

1,6

50, 80, 100

2,5

150, 200

30с6нж

2,5

100

30с, лс15нж

4

80, 100/80, 100, 150, 200/150, 200, 250, 300, 350/300, 400/300, 350, 400

30с, лс15нж

4; 1,6

50, 80

30с15нж

4

50, 80, 100, 150, 200, 250, 250/200

30с23нж

2,5

50, 80, 100, 150, 200, 250

30с31нж

1,6

80, 100, 150, 200

3ГС30с41нж

1,6

50, 80, 100, 150

30с41нж

1,6

50, 80, 100, 150

1,6

50, 80, 100, 150, 200, 250,300

1,6

50, 80, 100, 150

1,6

50, 80, 100, 150, 200

1,6

50, 80, 100, 150

1,6

300, 400, 500

1,6

80, 100, 150, 200, 250, 300

1,6

80, 100

1,6

50, 80, 100, 150, 200

1,6; 2,5

50, 80, 100, 150, 200

2,5

50, 80, 100, 150, 200

1,6; 2,5

50, 80, 100, 150, 200

1,6; 4

50, 80, 100, 150, 200, 250

ЗОс, лс41нж

1,6

80, 100/80, 100, 150, 200, 200/150, 250, 300, 350/300, 350, 400, 400/300

ЗОс, лс41нж

1,6; 4

50, 80

30с41нж1

1,6

300

1,6

50, 80, 100,125, 150, 200

1,6

50, 80, 100, 150, 200, 250

1,6

50, 80, 100, 150

1,6

50, 80, 100, 150, 200

2,5

50, 80, 100, 150, 200

30с41п1

1,6

50, 80, 100, 150

30с42нж

1

150, 200, 250,300

30с46нж

0,6

400, 500, 600

30с47нж

2,5

50

ЗОс5Онж

1,6

150, 200

ЗОсМнж

2,5

50, 80, 100, 150, 200, 300/250

30с65нж, нж1

2,5

50, 80, 100, 150, 200, 250, 300

30с76нж

6,3

50, 80, 100, 150, 200

6,4

150, 200, 250/200

30с76нжМ

6,3

50, 80, 100, 150

30с77нж

1

50, 80, 100

ЗОс82нж

2,5

100, 150

30с89нж

1,6

200, 250

30c94п

1,6

50, 80, 100, 150, 200, 250

30с95нж

4

50, 80, 100

30с96нж

2,5

50, 80, 100

30с98нжМ

2,5

150

30с99нж

2,5

150, 200

30с99нж4

2,5

50, 80, 100, 150, 200, 250

30с327нж

2,5

200, 250, 300, 400, 500, 800

30сЗЗОнж

1

1000, 1200

30с352нж

10

350

30с375иж

6,4

500

30с507нж

2,5

400, 500, 600

ЗОс511 нж

0,1

1500

8

300, 500

30с514нж

0,16

1400

ЗОс, лс515нж

4

80, 100/80, 100, 150, 200/150, 200, 250, 300, 350/300, 400/300, 350, 400

30с515нж

4

500

30с527нж

2,5

400, 500, 600/500, 600

30с541нж

1,6

400, 500

ЗОс, лс541нж

1,6

80, 100/80, 100, 150, 200, 200/150, 250, 300, 350/300, 400/300, 350, 400

30с547нж

0,4

800, 1000, 1200

30с548нж

16

150

30с552нж

10

250

30с564нж

2,5

400, 500

30с572пж

2,5

300, 400

30с576нж

6,4

250, 300, 400/300

ЗОс751нж

10

250,350

30с905нжМ

8

700, 1000

30с907нж

2,5

400, 500, 600, 800

30с911нж

0,1

1500

8

300, 500

30с914иж

0,16

1400

30с, лс915нж

4

80, 100/80, 100, 150, 200/150, 200, 250, 300, 350/300, 400/300, 350/400

1,6; 4

50, 80

30с915нж

4

50, 80, 100, 150, 200, 250, 250/200, 500

30с915нж2

4

50, 80, 100, 150

30с919нж

8

700,800, 1000

30с927нж

2,5

200, 250, 300,400, 500, 600/500, 600, 800

30с930нж

1

1000, 1200

3Ос931нж

1,6

80, 100, 150, 200

30с941нж

1,6

50, 80, 100, 150, 200, 300, 400, 500

2,5

50, 80, 100, 150, 200

ЗОс, лс941нж

1,6

80, 100/80, 100, 150, 200, 200/150, 250, 300, 350/300, 400/300, 350, 400

1,6; 4

50, 80

30с941нж1

1,6

50, 80, 100, 150, 200, 300

2,5

50, 80, 100, 150, 200

30с941нжЗ

1,6

50, 80, 100, 150, 200, 250

30с942нж

1

150, 200, 250, 300

30с946нж

0,6

400, 500, 600

30с947нж

0,4

800, 1000, 1200

30с949нж

16

50, 80, 100, 150

30с950нж

1,6

150, 200,800

30с964нж

2,5

50, 80, 100, 150, 200, 300/250, 400, 500, 800, 1000, 1000/800

30с972нж

2,5

300

30с975нж

6,4

500

30с976вж

6,3

50, 80, 100, 150, 200

6,4

200, 250, 250/200, 300, 400, 400/300,, 500, 1200

30с986нж

2,5

100, 150, 200, 250

30с987нж

2,5

300, 400

30с999нж

2,5

200

30с999нж4

2,5

50, 80, 100, 150, 200, 250

ЗОчЗбр

1

250, 300, 400, 600, 900, 1000, 1200

ЗОчббр

1

50, 80, 100, 125, 150, 200, 250

ЗОчббр, бк

I

50, 80, 100, 125/100, 125,150

ЗОчббр, бк, нж

1

50, 80

ЗОчббр, бк, бк1, нж

1

100, 150, 200, 250, 300, 350, 400

ЗОчбБрУ, Бр

1

50, 80, 100, 150, 200

30ч7бк

0,6

300, 350, 400

30ч15бр

1

500

30ч25брМ

0,25

500, 600, 800

ЗОчЗббр

0,16

800

0,25

500, 600

30ч37бр

1

500, 600, 800

30ч39р

0,6; 1

50, 80, 100, 150, 200

1

50, 80, 100, 150, 200, 250, 300, 400

30ч47бк4

0,6

50, 80, 100, 150

30ч47бр

0,6: 1

50, 80, 100, 150, 200, 400

ЗОч73бр

1

400

ЗОч74р

1,6

50, 80, 100

30ч75п

0,6; 1,6

50, 80, 100

30чЗЗ0бр

1

1200

30ч15бр

1

600, 800

30ч530бр

1

600, 1000

30ч536бр

0,16

800

30ч706бр

1

200, 300, 350, 400

30ч715бр

1

500, 800

30ч730бр

1

600

30ч760бр

1

200, 250

30ч773бр

1

400

30ч906бр, бк

1

50, 80, 100, 125/100, 150, 200, 250, 300, 350, 400, 500

30ч915бр

1

500, 600, 800

30ч925брМ

0,25

500, 600, 800

30ч925бр1

0,25

1000,1200, 1400, 1600, 2000

30ч930бр

1

600, 1000, 1200, 1400, 1600

30ч936бр

0,25

600

0,16

800

30ч937бр

1

500, 600, 800

30ч947бр

0,6; 1

50, 80, 100, 150, 200, 400

30ч973бр

1

400

31лс18нж

6,3

100, 150, 200

31лс45нж

16

15, 20, 25, 32, 40

31лс77нж

10; 16

15, 20, 25, 32, 40, 50

31с11нж

6,3

50, 80, 100, 150

31с, лс, нж15нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с15нж, нж2

4

80, 100, 150

31с, лс, нж16нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с18нж

6,3

100, 150, 200

31с18нж2

6,3

50, 80, 100, 150

31с, лс, нж!8нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с32нж

4

80, 100, 150

31с36бр

1,6

50, 80, 100

31с36нж

1,6

50, 80, 100

31с38нж

1,6

100

31с, лс, нж41нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с44п

1,6

50, 80, 100

31 с, лс, нж45нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с, лс45нж

25

50, 100, 150

31с45нж

16

15, 20, 25, 32,40, 50, 80, 100, 150

25

100, 150

31с50нж6

2,5

300

31с77нж

10; 16

15, 20, 25, 32, 40, 50

31с79нж

6,3

80

31с81нж, нж!

1,6

200

31с82нж, бр

1,6

50, 80, 100

31с85нж

1,6

50, 80, 100

31с91нж

1,6

50, 80, 100, 150, 200, 250

31с92п

1,6

80

31с99нж, нж2

2,5

80, 100, 150

31с545нж

25

100, 150

31с699нж

2,5

200

31с, лс, нж915нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с, лс, нж916нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с916нжБ

10

100, 150, 200/150

31с916нж

10

100, 150, 200

31с, лс, нж918нж

4; 1,6; 2,5

50, 80

6,3; 10:16

50, 80, 100, 150

20; 25

100, 150

31с932нж

4

80, 100, 150

31с, лс, нж941нж

4; 1,6; 2,5

50, 80

6,3; 10; 16

50, 80, 100, 150

20; 25

100, 150

31с942р

1

400, 500, 600, 800, 1000

31с945нж

16; 25

100, 150

31с, лс, нж945нж

4; 1,6; 2,5

50, 80

6,3:10: 16

50, 80, 100, 150 1

20; 25

100, 150

31с981нж, нж!

1,6

200

31ч6бк1

0,63

50, 80, 100, 150, 200, 250

31ч6бк

1

50, 80, 100, 150, 200, 250

31ч6бр

1

50, 80, 100

31ч6бр, бк

1

50, 125, 150

31ч6брУ

1

80/50, 100/80, 150/125

31ч6БрУ, Бр

1

150, 200

31ч6бр, бк, нж

1

50, 80, 100, 150, 200, 250, 300, 350, 400

31ч7бк

0,6

50, 80, 100, 150, 200

31ч11нж

1,6

50, 80, 100

31ч12нж, нж1

1

50, 80, 100

31ч!6бр, нж

1

50, 80, 100

31ч!7бк1

0,4

50, 80, 100/80, 150, 200, 250, 300/250

31ч17бр, бк

1

50, 80, 100/80, 150, 200, 250, 300

31ч47бр, бк, бк1

0,63...1

200

31ч713бр

1

50, 80, 100, 150

31ч718бр

1

80, 100/80, 150, 300/250

31ч906бк,бр, нж

1

100, 150, 200, 250

31ч912нж1, нж2

1

100

31ч917бр

1

50, 80, 100/80, 150, 200, 250, 300
