Оборудование колонн клиновое ОКК1 PN 14, 21, 35 МПа

ПОИСК

Оборудование колонн клиновое ОКК1 PN 14, 21, 35 МПа Оборудование колонн клиновое ОКК1 PN 14, 21, 35 МПа


Оборудование колонн клиновое ОКК1 PN 14, 21, 35 МПаPN 14, 21, 35 МПа
КПВЭД 29.13.13


Предназначены для обвязки верхних концов смежных колонн с целью их подвески, герметизации кольцевого пространства между ними и контроля давления в нем.

Изготовление и поставка по ТУ 6310 РК 39013846ОАО-045-2002

Обозначение

Размеры, мм

Масса, кг

Запорное устройство манифольда

d

D

D1

D2

n

d1

Н

L

ОКК1-14-168х245

168

245

510

432

16

36

520

730

564

Кран шаровый DN 40 PN 35

ОКК1-14-168х219

168

219

574

ОКК1-14-146х245

146

245

578

ОКК1-14-146х219

146

219

588

ОКК1-21-168х245

168

245

545

470

16

40

520

730

578

Кран шаровый DN 40 PN 35

ОКК1-21-168х219

168

219

588

ОКК1-21-146х245

146

245

592

ОКК1-21-146х219

146

219

602

ОКК1-35-168х245

168

245

585

483

12

51

550

710

670

Задвижка ЗМС DN 65 PN 35

ОКК1-35-168х219

168

219

680

ОКК1-35-146х245

146

245

685

ОКК1-35-146х219

146

219

695


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочее давление PN, МПа (кгс/см2)

14 (140)

21 (210)

35 (350)

Пробное давление Рпр, МПа (кгс/см2)

28 (280)

42 (420)

70 (700)

Диаметр обсадных труб d, мм

114, 127, 140, 146, 168, 178

Диаметр кондуктора D, мм

219, 245, 273

Рабочая среда (температурой, °С)

неагрессивная продукция нефтяных скважин (до 120°С)

Климатическое исполнение

У1, УХЛ1 по ГОСТ15150-69

Температура окружающей среды,°С

от минус 45 до +40 для У1
от минус 60 до +40 для УХЛ1

Тип колонной подвески

наружной – муфтовая,
внутренней – клиньевая

Присоединения боковых отводов

резьба 60 фланцевое ГОСТ 633-80

Запорное устройство манифольда

кран шаровой
DN 40

кран шаровой
DN 40

задвижка шиберная
DN 65

Полный средний срок службы

12 лет

Полный средний ресурс

2000 циклов

Наработка на отказ

400 циклов

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 40Х, 30ХМЛ (40ХН, 30ХМЛ)

Клиновая плашка

Сталь 20Х

Кольцо пакера

Сталь 20 (09Г2С)

Патрубок

Сталь 40Х (38ХА)

Манжета

Резина гр.6 ГОСТ 14896-84

Материалы в скобках — для исполнения УХЛ1.

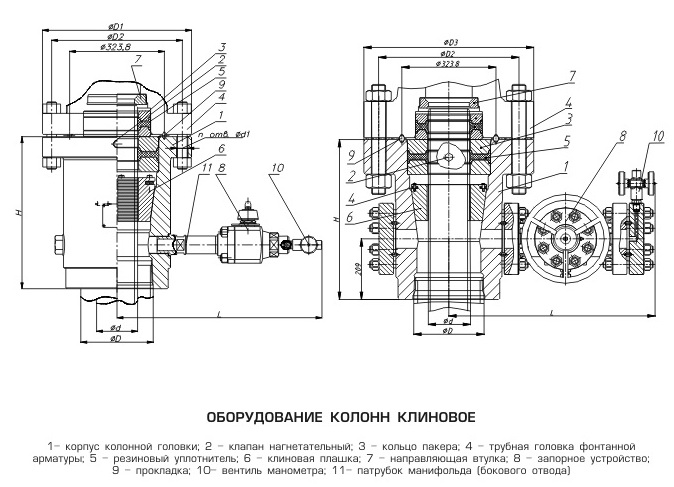

Пример в четреже выпускаемой продукции:

Оборудование колонн клиновое ОКК1 PN 14, 21, 35 МПа
