Задвижки клиновые PN 8.0 МПа

ПОИСК

Задвижки клиновые PN 8.0 МПа Задвижки клиновые PN 8.0 МПа

Задвижки клиновые PN 8.0 МПаПредназначены для применения в качестве запорного устройства на трубопроводах магистральных нефте- и продуктопроводов, в технологических схемах перекачивающих станций и резервуарных парках магистральных нефте- и продуктопроводов

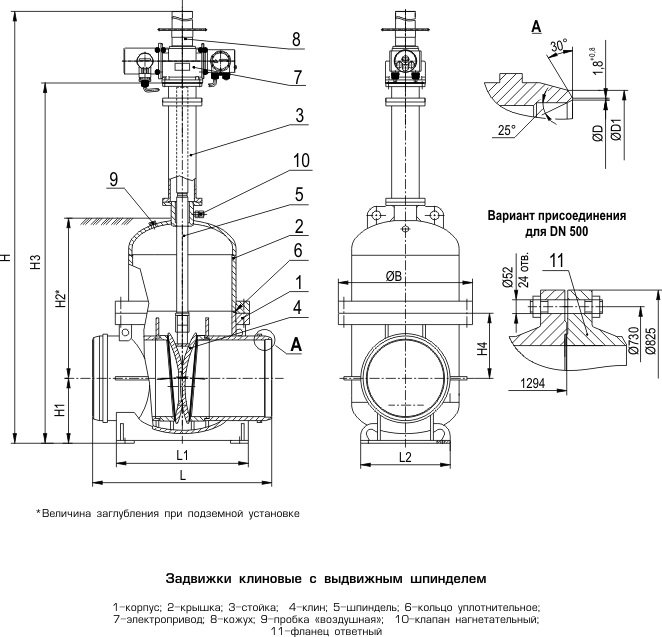

Обозначение

Условный проход
(номин. размер), DN, мм

Размеры в мм

Тип присоединения
привода

Масса без ЭПВ,
кг, не более

H

H1

H2

H3

H4

B

L

L1

L2

D

D1

УК 11113-500

500

3043

440

1045

2413

450,5

930

1194

900

500

510

538

Г

1940/2372

УК 11113-600

600

4245

536

1240

2943

548

1120

1500

1100

700

610

630

Д

3175

УК 11113-700

700

4522

580

1410

3045

588

1200

1600

1180

800

698

728

Д

4100

УК 11113-800

800

4567

654

1550

3550

670

1320

1700

1300

900

796

828

Д

5300

УК 11113-1000

1000

5412

770

1840

4110

888

1570

2000

1570

1100

992

1038

Д

9350

УК 11113-1200

1200

6200

900

2200

4898

1023

1810

2250

1650

1250

1188

1234

Д

13200

Примечание – в числителе значение массы для исполнения под приварку, в знаменателе – для фланцевого исполнения.


Задвижки сертифицированы на соответствие ГОСТ Р и имеют разрешение Госгортехнадзора России на применение на подконтрольных ему объектах.

Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Госгортехнадзора России.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный проход (номинальный размер) DN

500-1200

Номинальное давление, РN, МПа (кгс/см2)

8,0 (80)

Класс герметичности затвора по ГОСТ 9544-93

А

Климатическое исполнение по ГОСТ 15150-69

У1 или УХЛ 1

Рабочая среда

нефть и нефтепродукты (Н2S ≤ 20 мг/л)

Температура рабочей среды, °С

от минус 15 до +80

Рабочий перепад давления среды на затворе при открытии, МПа (кгс/см2), не более

5,0 (50) для DN 300-400;
3,0 (30) для DN 500-1200

Температура окружающей среды, °С

от минус 45 до +40 для У1;
от минус 60 до +40 для УХЛ1

Материал корпусных деталей:

сталь 20, 20Л, 25Л для У1;
сталь 09Г2С, 10Г2, 20ГЛ, 12ХГФЛ, 20ХГСФЛ для УХЛ1

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Назначенный срок службы корпусных деталей

36 лет

Назначенный ресурс

2700 циклов

Наработка на отказ за период до капитального ремонта

не менее 500 циклов

Назначенный срок службы выемных частей и комплектующих изделий

18 лет при назначенном ресурсе не менее 1500 циклов

Вероятность безотказной работы за период до капитального ремонта

не менее 0,98

Сейсмостойкость

до 8* баллов включительно по шкале Рихтера

Управление

электроприводом

Присоединение к трубопроводу

под приварку (фланцевое – для DN 500)

* - 9 баллов по шкале Рихтера по требованию заказчика

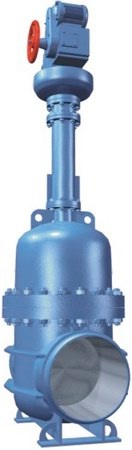

Пример в четреже выпускаемой продукции:

Задвижки клиновые PN 8.0 МПа
