Знания Арматурщика: Арматура трубопроводная - Условные обозначения Арматура трубопроводная: Условные обозначения

В отечественном арматуростроении наиболее широко используется система обозначений ЦКБА (Центральное конструкторское бюро арматуростроения). По системе обозначений ЦКБА индекс изделия включает пять элементов, расположенных последовательно:

1. Тип арматуры (цифровое обозначение);

2. Материал корпуса (буквенное обозначение);

3. Привод (цифровое обозначение); для обозначения привода используется первая цифра трехзначного числа индекса, при его отсутствии в индексе стоит двухзначное число;

4. Конструкция по каталогу ЦКБА;

5. Материал уплотнительных колец (буквенное обозначение). При отсутствии вставных или наплавленных уплотнений, когда уплотнительные поверхности образованы непосредственно материалом корпуса, в индексе проставляется обозначение бк (без колец). В случае применения внутренних покрытий обозначение материала покрытия объединяется с обозначением материла уплотнений.

Если более подробно расшифровывать обозначения то они будут выглядеть так:

В условном обозначении по таблицам-фигурам
первые две цифры обозначают таблицу, присвоенную данному типу изделия. Далее указываются буквы, характеризующие материал, примененный для изготовления корпуса.

Цифры, помещенные в обозначении после букв, указывающие на примененный материал,
определяют фигуру, характеризующую конструктивные особенности изделия в пределах таблицы и соответствуют порядковому регистрационному номеру в журнале регистрации.

Четвертая характеристика в обозначении указывает на материал,
примененный для уплотнительных поверхностей. Арматуре присваиваются условные обозначения согласно таблицам ниже

Первые две цифры обозначают тип арматуры:

 Условное обозначение Тип арматуры


10
11
12
13, 14, 15
22, 24
16
17
19
20
18, 21
23
25, 26
27
30, 31
32
33
40
45

Кран (пробно-спусковой)
Кран (для трубопровода)
Запорное устройство указателя уровня
Клапан (вентиль) запорный
Клапан отсечной
Клапан обратный
Клапан предохранительный
Затвор обратный, клапан герметичный
Клапан перепускной
Регулятор давления
Клапан распределительный
Клапан регулирующий
Клапан смесительный
Задвижка
Затвор поворотный дисковый
Задвижка шланговая
Элеватор
Конденсатоотводчик

Примечание: Наименования, указанные в скобках – при новом проектировании не применять

Вторая характеристика в обозначении изделия указывается в зависимости от материала корпуса изделия
в соответствии с таблицей ниже

Буква за ними - материал корпуса:

 Условное обозначение                           Материал корпуса


с
лс
нж
ч
кч
вч
б
а
мн
п
вн
к
тн
ск


Углеродистая сталь
Легированная сталь
Нержавеющая сталь
Серый чугун
Ковкий чугун
Высокопрочный чугун
Латунь, бронза
Алюминий
Монель-металл
Пластмасса
Винилпласт
Фарфор
Титановый сплав
Стекло


Третья характеристика в обозначении изделия указывает фигуру, характеризующую конструктивные особенности изделия в пределах таблицы. В случае наличия в этой характеристике трехзначного числа последние две цифры обозначают фигуру, а первая указывает вид примененного привода. Эта цифра устанавливается в соответствии с таблицей ниже

Одна или две цифры после букв - номер модели.
При наличии трех цифр, первая обозначает вид привода, а две следующие номер модели:


 Условное обозначение                                 Привод


0
3
4
5
6
7
6(7)
8
9


Под дистанционное управление
Механический с червячной передачей
Механический с цилиндрической зубчатой передачей
Механический с конической передачей
Пневматический
Гидравлический
Пневмогидравлический
Электромагнитный
Электрический

Четвертая характеристика в обозначении изделия  указывает материал, из которого выполнены уплотнительные поверхности изделия, и проставляется в соответствии с таблицей ниже

Последние буквы - материал уплотнительных поверхностей:

 Условное обозначение                      Материал уплотнения


бр
мн
нж
нт
бт
ст
ср
к
э
р
п
вп


Латунь, бронза
Моннель-металл
Нержавеющая сталь
Нитрированная сталь
Баббит
Стеллит
Сормайт
Кожа
Эбонит
Резина
Пластмасса
Винилпласт

Примечание: Для обозначения изделия без вставных или направленных уплотнительных колец, т.е. с уплотнительными поверхностями, выполненными непосредственно на самом корпусе или затворе, устанавливаются буквы “бк” (без колец)

При наличии внутреннего покрытия изделия обозначение примененного материала покрытия объединяется с обозначением материала уплотнительных поверхностей и проставляется в соответствии с таблицей ниже

Последние буквы могут также обозначать способ нанесения внутреннего покрытия корпуса:

 Условное обозначение   Способ нанесения


гм
эм
св
п
н


Гуммирование
Эмалирование
Свинцевание
Футерование пластмассой
Футерование найритом

Условное обозначение изделия дополняется цифрой, указывающей различные варианты конструктивного исполнения основного вида изделия: а также выполнение его из другого материала.

При выполнении изделий в экспортном или тропическом исполнениях, в конце обозначения таблицы фигуры проставляются соответственно буквы Э и Т.

Пример обозначения - 15кч75п:

15
- клапан (вентиль) запорный ( тип арматуры )
ч -
ковкий чугун ( материал корпуса )
75 - номер модели
п - Пластмасса (
материал уплотнительных поверхностей )

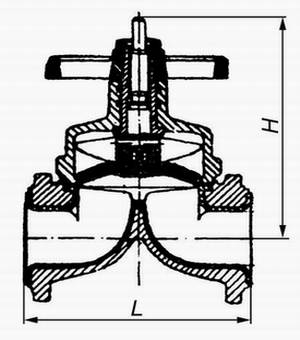

Клапан запорный 15ч75п

Другие примеры условных обозначений:

Клапан запорный с корпусом из ковкого чугуна, с ручным управлением, без редуктора, с материалом уплотнительных поверхностей из латуни: 22кч16бр

Задвижка с корпусом из коррозионностойкой стали, с электроприводом, с наплавленными коррозионностойкой сталью уплотнительными поверхностями (исполнение корпуса из стали 10Х18Н9ТЛ): 30нж964нж1

Задвижка с корпусом из коррозионностойкой стали, с электроприводом, с наплавленными коррозионностойкой сталью уплотнительными поверхностями в тропическом исполнении: 30нж964нж1Т
