Клапаны обратные поворотные

ПОИСК

Клапаны обратные поворотные Клапаны обратные поворотные

Применяются в качестве запорного устройства на трубопроводах, транспортирующих:
- воду, пар и другие невзрывопожароопасные и нетоксичные среды (В);
- нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды
Клапаны обратные поворотные

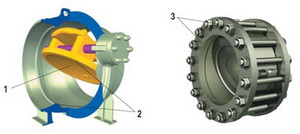

1. Управление клапаном осуществляется потоком рабочей среды: при отсутствии давления или наличии обратного потока рабочей среды диск поворачивается на оси, опускается на уплотнительную поверхность седла корпуса (под собственным весом, весом противовеса или под действием обратного потока среды) и перекрывает проходное сечение клапана, создавая препятствие братному потоку среды.
2. Коррозионностойкая наплавка уплотнительных поверхностей корпуса и диска повышают надежность и длительность срока службы изделий.
3. Применение в конструкции клапанов ПТ44151-300 и ПТ44152-150, 200 стяжных фланцев обеспечивает высокую степень ремонтопригодности клапанов, упрощает процесс обслуживания арматуры.

ГЕРМЕТИЧНОСТЬ
Допустимые протечки – см. таблицу ИСПОЛНЕНИЯ.
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность клапанов по отношению к внешней среде в соединении «корпус-фланец» (по оси) обеспечивается плоской прокладкой.
Технические характеристики

Клапаны обратные поворотные
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69
- «У» (температура окружающей среды – от минус 40 до плюс 40?С);
- «ХЛ» (температура окружающей среды – от минус 60 до плюс 40?С);
- «Т» (температура окружающей среды – от минус 10 до плюс 50?С).

ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ

Направление рабочей среды – под диск.
Установочное положение клапанов на трубопроводе – на горизонтальном трубопроводе – основанием вниз, на наклонном (в том числе в вертикальном положении) – входным патрубком вниз, при этом ось вращения диска должна быть расположена горизонтально.
Присоединение к трубопроводу – под приварку или стяжное между фланцами трубопровода (для ПТ44152 и ПТ44151). По требованию заказчика фланцевые исполнения клапанов могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).


ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

PN 2,5; 4,0; 6,4 МПА; DN 150, 200, 300 мм

Обозначение

Полный средний срок службы, лет, не менее

Полный средний ресурс, цикл, не менее

Наработка на отказ, цикл, не менее

Гарантийная наработка, цикл

ПТ44152

30

3000

800

8000

ПТ44151



Обозначение

Полный средний срок службы, лет, не менее

Полный средний ресурс, цикл, не менее

Наработка на отказ, цикл, не менее

Гарантийная наработка, цикл

ПТ44072-400М

10

4000

500

500

ПТ44070-500М

30

4500

600

500

ПТ44070-600М

ПТ44070-800М2

ПТ44070-1000М2



Обозначение

Полный средний срок службы, лет, не менее

Полный средний ресурс, цикл, не менее

Наработка на отказ, цикл, не менее

Гарантийная наработка, цикл

ПТ44107-500

30

3000

600

10000





Наименование детали

Материал по ГОСТ

Корпус

Сталь 20, сталь 09Г2С

Захлопка

Сталь 20, сталь 09Г2С

 Прокладка

 ПОН-А, ПОН-Б

Болт

Сталь 20, сталь 20Х3А

Вилка

Сталь 20Х13, 14Х17Н2

Ось

Сталь 20Х13, 14Х17Н2

 Фланец

 Сталь 20, 09Г2С

 Гайка

 Сталь 35, 40Х

Шпилька

Сталь 35, 30ХМА

Наплавка в корпусе

Коррозионностойкая наплавка

Наплавка на захлопке

Коррозионностойкая наплавка



Наименование детали

Материал по ГОСТ

Корпус

Сталь 20, сталь 09Г2С

Диск

Сталь 20, Сталь 09Г2С, Сталь 20ГЛ

Прокладка

ПОН

Ось

Сталь 14Х17Н2, 20Х13

Фланец

Сталь 20, Сталь 09Г2С

Гайка

Сталь 35, Сталь 40Х

Шпилька

Сталь 35, 30ХМА

Наплавка в корпусе

Коррозионностойкая наплавка

Наплавка на диске

Коррозионностойкая наплавка



Наименование детали

Материал по ГОСТ

Корпус

Сталь 20, сталь 09Г2С

Диск

Сталь 20, Сталь 09Г2С

Ось

Сталь 20Х13

Фланец

Сталь 20, Сталь 09Г2С

Гайка

Сталь 35, Сталь 40Х

Шпилька

Сталь 35, 30ХМА

Наплавка в корпусе

Коррозионностойкая наплавка

Наплавка на диске

Коррозионностойкая наплавка
