Топливная арматура предохранительно-запорный клапан (ПЗК) газовый

ПОИСК

Топливная арматура предохранительно-запорный клапан (ПЗК) газовый Топливная арматура предохранительно-запорный клапан (ПЗК) газовый

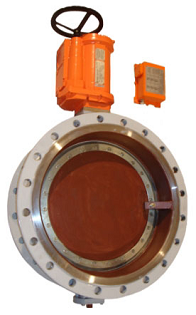

Предохранительно-запорный клапан (ПЗК) со встроенным электромеханизмом изготовлен в соответствии с ТУ 3742-001-27201850-95 и служит для автоматического прекращения подачи газового топлива в топку котла с камерным сжиганием при аварийных ситуациях или останове.

Клапан устанавливается в любом пространственном положении перед горелкой и может управляться как автоматически и дистанционно - с пульта управления, для осуществления открытия (взвода) и закрытия (сброса) при помощи блока управления и защиты (БУП У) электромеханизма (МБО), так и вручную - непосредственно с площадки.


Технические характеристики газовых предохранительно-запорных клапанов

1 Основная рабочая среда ГОСТ 5542

природный газ

2 Тип присоединения

фланцевое

3 Класс герметичности по ГОСТ 9544

А (первый)

4 Привод

Ду<200мм МБО-25/1-0,25 (МБОВ-25/1-0,25)
Ду≥200мм МБО-63/1-0,25 (МБОВ-63/1-0,25)
Ду≥400мм МБО-63/1-0,25У (Т)

5 Управление

БУП У

6 Блок аварийной защиты

БАЗ-01М

7 Тип конструкции

затворная, прямоточная

8 Напряжение (частота) питания электромеханизма, В (Гц)

эл. цепи механизма взвода переменное, 220 (50)
эл. цепи механизма сброса постоянное, 220

9 Мах потребляемая мощность электромеханизма, Вт

механизма взвода (сброса) для МБО-25/1-0,25 - 50 (20)
механизма взвода (сброса) для МБО-63/1-0,25 - 60 (40)

10 Номинальный противодействующий момент нагрузки, Нм

для МБО-25/1-0,25 (МБОВ-25/1-0,25) - 25
для МБО-63/1-0,25 (МБОВ-63/1-0,25) - 63

11 Наработка на отказ до капремонта, циклов, не менее

500

12 Степень защиты по ГОСТ 14254 для МБО

IP-65

13 Рабочий угол поворота, град.

90°

14 Время закрытия клапана, сек, не более

1

15 Время полного открытия клапана, сек.

для МБО-25/1-0,25 - 15+10%
для МБО-63/1-0,25 - 25+10%

16 Максимальная температура рабочей среды, °С (К)

для углеводородных газов ГОСТ 5542 - плюс 60 (333)
для коксовых и доменных газов - плюс 100 (273)

17 Минимальная температура рабочей среды, °С (К)

для углеводородных газов ГОСТ 5542 - минус 60 (213)
для коксовых и доменных газов - плюс 5 (278)

18 Механизм МБОВ имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты “взрывонепроницаемая оболочка”, маркировку взрывозащиты 1ExdIIBT5, и может применяться во взрывоопасных зонах согласно ГОСТ Р 51330.9 и ГОСТ 51330.13 и другим нормативно-техническим документам, определяющим применимость электрооборудования во взрывоопасных зонах, где возможно образование взрывоопасных смесей категории IIА и IIВ групп Т1, Т2, Т3, Т4, Т5 согласно ГОСТ Р 51330.5.

19 Температура окружающей среды ГОСТ 15150, °С (К)

УХЛ2 (районы с умеренным и холодным климатом):
-плюс 40 (313)
-минус 60 (213)
Т2 (районы с тропическим климатом):
-плюс 50 (323)
-минус 10 (263)
