Пассивные методы контроля (акустическом контроле)

ПОИСК

Пассивные методы контроля (акустическом контроле) Пассивные методы контроля (акустическом контроле)

Акустико-эмиссионный метод основан на регистрации упругих волн, возникающих в результате акустической эмиссии (АЭ). Это явление состоит в образовании акустических волн при динамической внутренней локальной перестройке структуры материала ОК. Акустические (обычно УЗ) волны возникают в процессе появления и развития трещин в ОК 3 (рис. 2.9), а также при перестройке кристаллической структуры его материала (например, при мартенситном превращении гамма-железа в альфа-железо в процессе закалки), движении нарушений кристаллической структуры (дислокаций). При ударах, трении других тел о поверхность ОК АЭ, а помехи, так как они не связаны с внутренними процессами в материале.

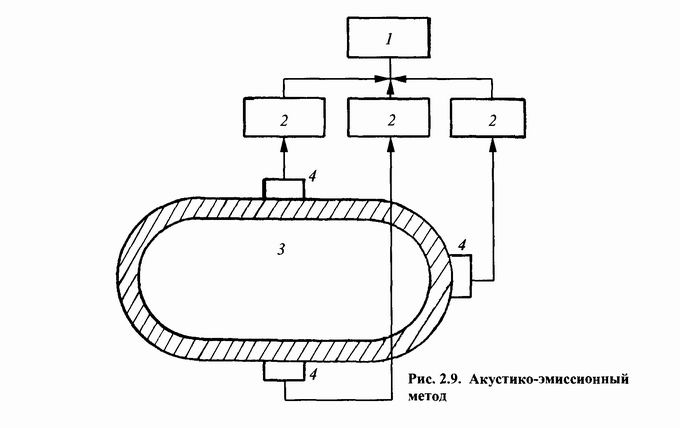

Акустико-эмиссионный метод.  Приборы для контроля акустико-эмиссионным методом обычно делают многоканальными. Приемники 4 улавливают упругие волны. Сигналы проходят через усилители 2 и поступают в блок обработки информации /, который помогает выделению сигналов от трещин на фоне помех и формирует изображение на экране участка ОК с сигналами от развивающейся трещины.

Основное применение данного метода - наблюдение за возникновением и развитием трещин при испытаниях или эксплуатации. Метод используют также для исследования процессов сварки, механообработки, коррозии, механических испы¬таний образцов и т.д.

Вибрационно-диагностический метод основан на измерении вибрации какого-либо узла или детали ОК (ротора, подшипника и т.п.) с помощью приемников контактного типа.

Шумодиагностический метод состоит в анализе спектра шумов работающего механизма (редуктора, двигателя, станка) на слух или с помощью микрофонных и других приемников и приборов -анализаторов спектра.

Подводя итоги краткого рассмотрения методов АК, можно сделать вывод, что по частотному признаку все рассмотренные акустические методы делят на низко- и высокочастотные. К первым из них относят методы, использующие колебания в звуковом и низкочастотном УЗ-диапазонах (приблизительно до 100 кГц), ко вторым - методы, использующие колебания в высокочастотном УЗ-диапазоне: обычно 0,5 ... 100 МГц.

Применение низко- и высокочастотных методов определяется в основном величиной затухания упругих волн в материалах ОК. Низкочастотные методы служат для контроля ОК из материалов с большим затуханием упругих волн: армированных и неармированных пластиков, бетона, древесины, а также многослойных клееных конструкций. Высокочастотные методы используют главным образом для контроля ОК из материалов с малым затуханием упругих волн: металлов, фарфора, керамики, некоторых видов армированных и неармированных пластиков и т.п.

Из рассмотренных методов АК наибольшее практическое применение находит эхометод. Около 80 % объектов, контролируемых акустическими методами, проверяют эхометодом. С его помощью решают задачи дефектоскопии поковок, литья, сварных соединений, многих неметаллов. Эхометод служит для измерения толщины объектов при одностороннем доступе, оценки физико-механических свойств материалов. Другие методы АК применяют для решения задач контроля, где использование эхометода невозможно, нерационально, либо их применяют в качестве дополнительных методов для получения более полной информации об ОК.
