ГОСТ 25215-82 Сосуды и аппараты высокого давления. Обечайки и днища. Нормы и методы расчета на прочность

ПОИСК

ГОСТ 25215-82 Сосуды и аппараты высокого давления. Обечайки и днища. Нормы и методы расчета на прочность

1. ОБЩИЕ ПОЛОЖЕНИЯ



1.1. Расчетная температура, рабочее и расчетное избыточные давления (далее - рабочее и расчетное давления) - по ГОСТ 14249-80. Условные обозначения величин в соответствии с приложением 2. (Измененная редакция, Изм. № 1).

1.2. Значение пробного избыточного давления (далее - пробного давления) при гидравлических испытаниях следует определять по "Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденным Госгортехнадзором СССР. (Измененная редакция, Изм. № 1).

1.3. Допускаемое напряжение при расчете по предельным нагрузкам конструктивных элементов из углеродистых, низколегированных и среднелегированных сталей. Коэффициенты nт и nв в зависимости от условий нагружения следует определять в соответствии с таблицей.



Таблица 1

Условия нагружения

Коэффициент запаса прочности



Рабочие условия

1,5

2,4

Условия испытания

1,1

-



(Измененная редакция, Изм. № 1).

1.4. Если значение пробного давления больше значения, определяемого по формуле  , то следует проводить проверку на прочность конструктивных элементов сосудов и аппаратов, подставляя в соответствующие формулы значение пробного давления. При этом коэффициент nт выбирают в соответствии с таблицей. (Измененная редакция, Изм. № 1).

1.5. В формулы для расчетов на прочность элементов сосудов и аппаратов, имеющих сварные соединения, необходимо вводить коэффициент  , учитывающий снижение прочности сварного шва по сравнению с основным металлом. Для сосудов и аппаратов, изготовленных из стального листового проката с продольным сварным швом, значения коэффициента   - по ГОСТ 14249-89. Для сосудов и аппаратов кованых, кованосварных стальных коэффициент I принимают равным I. (Измененная редакция, Изм. № 1).

1.6. Значение прибавки С к расчетным толщинам конструктивных элементов сосуда или аппарата - по ГОСТ 14249-80. При расчете выпуклых днищ, изготовленных штамповкой, технологическая прибавка для компенсации утонения учитывается во всех случаях. (Измененная редакция, Изм. № 1).

1.7. Расчет на усталостную прочность цилиндрических однослойных обечаек и днищ, а также других конструктивных элементов сосудов и аппаратов не производится, если число циклов нагружения не превышает 1000 и обеспечиваются следующие условия: Скорость подъема температуры стенки сосуда или аппарата при выводе на режим или во время рабочего процесса не превышает 30 °с/ч; температура стенки внутри сосуда или аппарат, не имеющего наружной теплоизоляции, не более 200 °С; температура стенки сосуда или аппарата, при использовании аустенитных сталей в качестве защитного слоя для корпуса, выполненного из углеродистой и низколегированной сталей, не превышает 200 °С независимо от наличия наружной теплоизоляции. (Измененная редакция, Изм. № 1).

1.8. Если расчетное число циклов нагружений превышает 1000 или не выполняется какое-либо из требований п. 1.8 настоящего стандарта, то кроме расчета по данному стандарту следует выполнять проверку на усталостную прочность. При выполнении условий п. 1.8 настоящего стандарта и колебании нагрузки от действия давления, не превышающем 15 % расчетной, проверку на усталостную прочность не проводят. (Измененная редакция, Изм. № 1).



2. РАСЧЕТ НА ПРОЧНОСТЬ ЦИЛИНДРИЧЕСКИХ ОДНОСЛОЙНЫХ ОБЕЧАЕК



2.1. Расчет применим для цилиндрических обечаек при условии

2.2. Толщину цилиндрической однослойной обечайки следует рассчитывать по формулам:

2.3. Расчетный коэффициент толстостенности. Значения   выбирают по справочному приложению 1.

2.4. Допускаемое давление следует рассчитывать по формуле



3. РАСЧЕТ НА ПРОЧНОСТЬ ПЛОСКИХ ДНИЩ

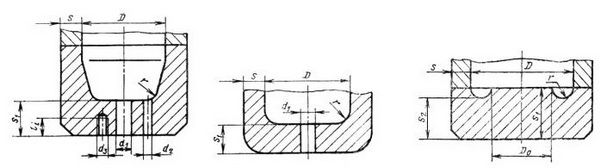

3.1. На черт. 1-3 приведены расчетные модели плоских днищ. Чертежи не определяют конструкцию плоских днищ и приведены для указания расчетных размеров. Плоское днище с коническим переходом





На черт. 1-3 приведены расчетные модели плоских днищ. Чертежи не определяют конструкцию плоских днищ и приведены для указания расчетных размеров. Плоское днище с коническим переходом





3.2. Расчет применим для плоских днищ при условии

3.3. Толщину днищ с коническим и радиусным переходами следует рассчитывать по формулам:

3.4. Расчетный диаметр для днищ с коническим переходом (черт. 1) для днищ с радиусным переходом и днищ с проточкой (черт. 2 и 3). (Измененная редакция, Изм. № 1).

3.5. Допускаемое давление для днищ с коническим и радиусным переходами

3.6. Коэффициент ослабления днища неукрепленными отверстиями для плоских днищ всех типов следует определять по формуле

в случае одиночного центрального отверстия по формуле

3.7. В случае несквозного отверстия в формулы (11) и (12) подставляют значение расчетного диаметра  , определяемого с учетом глубины отверстия.

3.8. Расчет плоского днища с проточкой применим при соблюдении следующих условий:

3.9. Толщина плоского днища с проточкой должна быть рассчитана по формулам:

3.10. Допускаемое давление для плоского днища с проточкой



4. РАСЧЕТ НА ПРОЧНОСТЬ ВЫПУКЛЫХ ДНИЩ

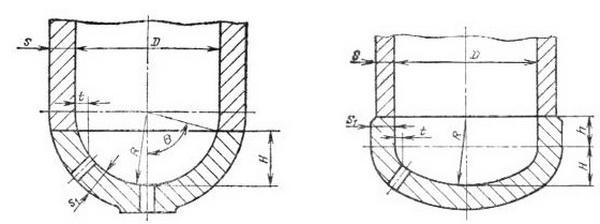

4.1. На черт. 4, 5 приведены расчетные модели выпуклых днищ. Чертежи не определяют конструкцию выпуклых днищ и приведены для указания расчетных размеров.





На черт. 1-3 приведены расчетные модели плоских днищ. Чертежи не определяют конструкцию плоских днищ и приведены для указания расчетных размеров. Плоское днище с коническим переходом





4.2. Расчет применим для сферических и эллиптических днищ при соблюдении следующих условий:

1) расстояние от края отверстия до внутренней цилиндрической поверхности  ;

2) угол между нормалью к внутренней поверхности на краю днища и осью сосуда или аппарата  °.

4.3. Толщина выпуклого днища. Если длина цилиндрической отбортованной части то толщина днища должна быть не меньше толщины обечайки, рассчитанной по формуле (2).

4.4. Допускаемое давление

4.5. Расчетный радиус кривизны днища

где R=D - для эллиптических днищ с H=0,25D;

R=0,5D - для полусферических днищ с H=0, 5D.



ПРИЛОЖЕНИЕ 1

Справочное

Определение коэффициента











0,05

1,051



0,27

1,310



0,49

1,632

0,06

1,062



0,28

1,323



0,50

1,649

0,07

1,072



0,29

1,336



0,51

1,665

0,08

1,083



0,30

1,350



0,52

1,682

0,09

1,094



0,31

1,363



0,53

1,699

0,10

1,105



0,32

1,377



0,54

1,716

0,11

1,116



0,33

1,391



0,55

1,733

0,12

1,128



0,34

1,405



0,56

1,750

0,13

1,139



0,35

1,419



0,57

1,768

0,14

1,150



0,36

1,433



0,58

1,786

0,15

1,162



0,37

1,448



0,59

1,804

0,16

1,174



0,38

1,462



0,60

1,822

0,17

1,185



0,39

1,477



0,61

1,840

0,18

1,197



0,40

1,492



0,62

1,859

0,19

1,209



0,41

1,507



0,63

1,878

0,20

1,221



0,42

1,522



0,64

1,896

0,21

1,234



0,43

1,537



0,65

1,916

0,22

1,246



0,44

1,553



0,66

1,935

0,23

1,259



0,45

1,568



0,67

1,954

0,24

1,271



0,46

1,584



0,68

1,974

0,25

1,284



0,47

1,600



0,69

1,994

0,26

1,297



0,48

1,616



0,70

2,014



ПРИЛОЖЕНИЕ 2

Справочное

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПРИМЕНЯЕМЫЕ В РАСЧЕТНЫХ ФОРМУЛАХ

С - сумма прибавок к расчетной толщине обечайки или днища, мм (см);

D - внутренний диаметр сосуда или аппарата, мм (см);

D0 - внутренний диаметр проточки, мм (см);

DR - расчетный диаметр плоского днища, мм (см);

d1 - диаметр центрального отверстия, мм (см);

d2 - диаметр сквозного отверстия, мм (см);

d3 - диаметр несквозного отверстия или наружный диаметр резьбы несквозного отверстия, мм (см)

d3R - расчетный диаметр несквозного отверстия, мм (см);

Н - внутренняя высота сферической или эллиптической части днища, мм (см);

h - длина цилиндрической отбортовки выпуклого днища, мм (см);

К - коэффициент прочности днища;

К0 - коэффициент ослабления днища отверстиями;

li - глубина i-го отверстия, мм (см);

- коэффициент запаса прочности по временному сопротивлению (пределу прочности);

- коэффициент запаса прочности по пределу текучести;

p - расчетное давление в сосуде или аппарате, МПа (кгс/см2);

R - расчетный радиус кривизны днища по внутренней поверхности, мм (см);

r -радиус закругления, мм (см);

S - испонительная толщина цилиндрической обечайки, мм (см);

Sr - расчетная толщина цилиндрической обечайки, мм (см);

S1 - исполнительная толщина днища, мм (см);

S1R - расчетная толщина днища, мм (см);

S2 - минимальная толщина днища в зоне проточки, мм (см);

t - расстояние от края отверстия до внутренней стенки сосуда или аппарата, мм (см);
