ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски

ПОИСК

ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ



1.1. Обозначения, принятые в настоящем стандарте, приведены ниже: m - наружный диаметр наружной резьбы;

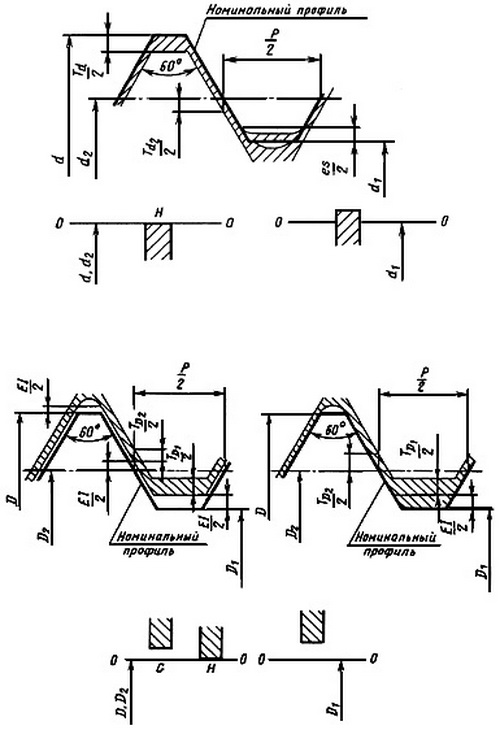

1.2. Схемы полей допусков наружной и внутренней резьбы приведены на черт.1.





Схемы полей допусков наружной и внутренней резьбы

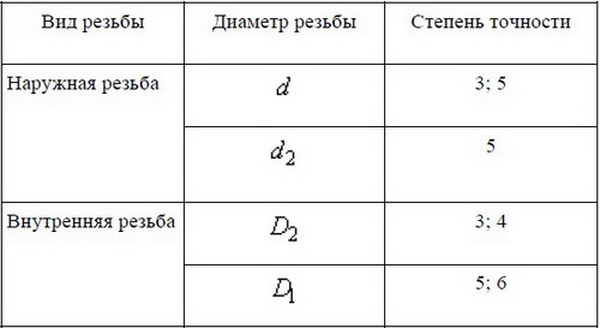

1.3. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемыми цифрами. Степени точности диаметров резьбы приведены в табл.1.



Таблица 1

Схемы полей допусков наружной и внутренней резьбы

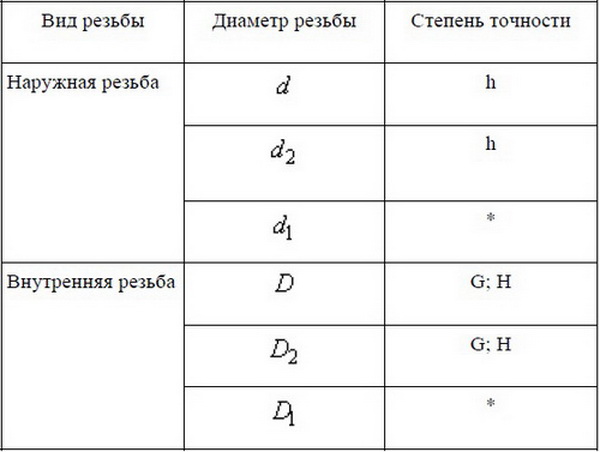

1.4. Положения полей допусков диаметров резьбы, определяемые основными отклонениями, приведены на черт.1 и в табл.2.



Таблица 2

Схемы полей допусков наружной и внутренней резьбы




2. ОБОЗНАЧЕНИЯ

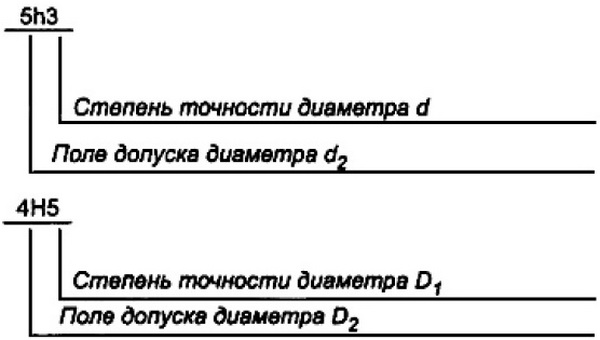

2.1. Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра (степени точности и основного отклонения), помещаемого на первом месте, и степени точности диаметра выступов (наружного диаметра для наружной резьбы и внутреннего диаметра для внутренней резьбы).





Схемы полей допусков наружной и внутренней резьбы





2.2. В условном обозначении резьбы обозначение поля допуска резьбы должно следовать за обозначением размера резьбы.

Например:

М0,5 - 5Ь3;

М0,5 - 4Н5.



2.3. Посадка в резьбовом соединении обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы.

Например:

М0,5 - 4Н5/5И3.



3. ДОПУСКИ

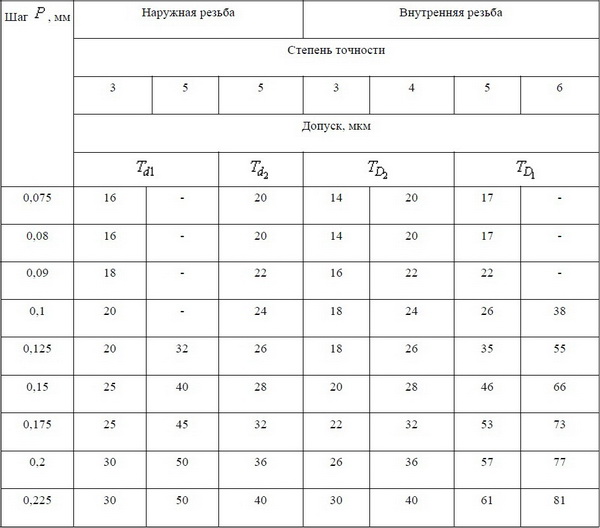

3.1. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.3.



Таблица 3

Схемы полей допусков наружной и внутренней резьбы




4. ОСНОВНЫЕ ОТКЛОНЕНИЯ

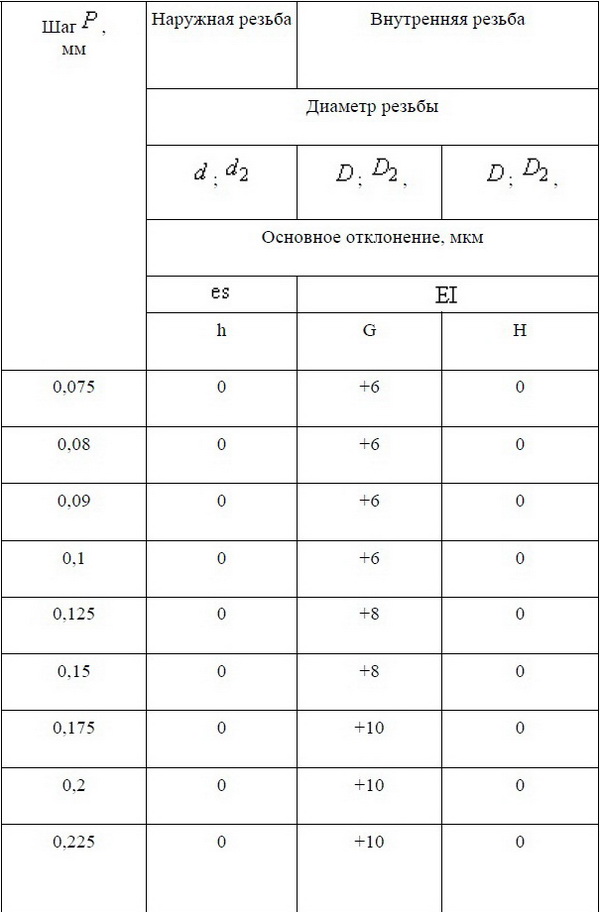

4.1. Числовые значения основных отклонений диаметров



Таблица 4

Схемы полей допусков наружной и внутренней резьбы

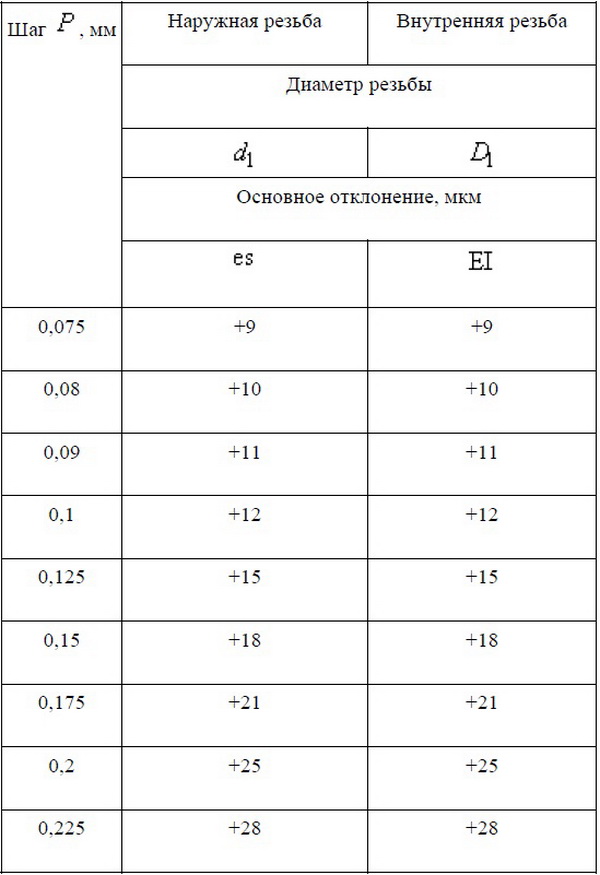

4.2. Числовые значения основных отклонений диаметров 1 и ^ должны соответствовать указанным в табл.5.



Таблица 5

Схемы полей допусков наружной и внутренней резьбы





1. Основные отклонения, указанные в табл.5, не зависят от основных отклонений среднего диаметра резьбы.

2. Основные отклонения, указанные в табл.5, определяют внутренний диаметр резьбы по линии плоского среза на расстоянии 0,320744 Н (см. приложение 2).



5. ФОРМА ВПАДИНЫ РЕЗЬБЫ



5.1. Реальный профиль впадины наружной резьбы ни в одной точке не должен выходить за линию плоского среза на расстоянии 0,32 Н от вершины исходного треугольника. Реальный профиль впадины наружной резьбы следует располагать в зоне между линиями





Схемы полей допусков наружной и внутренней резьбы

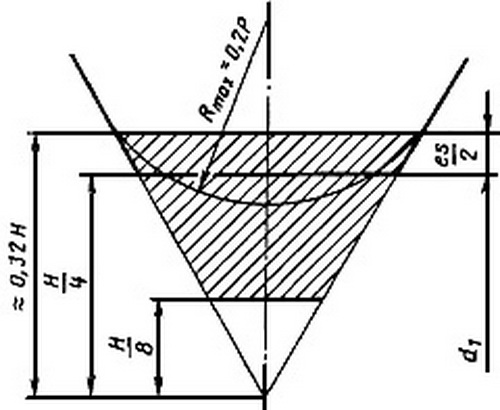

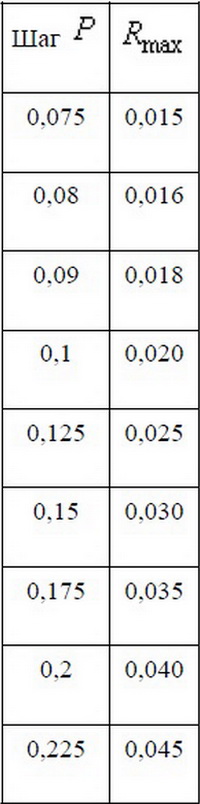

5.2. При закругленной форме впадины резьбы радиус закругления не должен превышать = 2Р (черт.2). Числовые значения наибольшего радиуса закругления впадины наружной резьбы ( тах ) должны соответствовать указанным в табл.6.



Таблица 6



Схемы полей допусков наружной и внутренней резьбы



5.3. Реальный профиль впадины внутренней резьбы ни в одной точке не должен выходить за

Примечания:

1. Предельные отклонения наружной и внутренней резьбы приведены в приложении 1.

2. Предельные значения рабочей высоты профиля   1 приведены в приложении 3.



6 ПОЛЯ ДОПУСКОВ И ПОСАДКИ

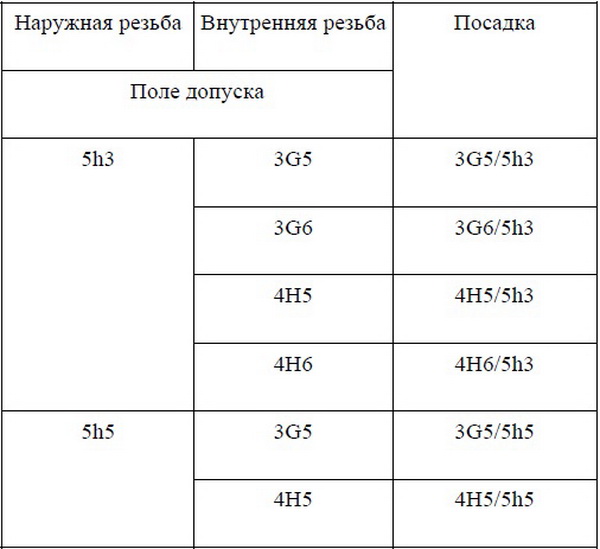

6.1 Поля допусков наружной и внутренней резьбы и их сочетания в посадках должны соответствовать указанным в табл.7.



Таблица 7



Схемы полей допусков наружной и внутренней резьбы





ПРИЛОЖЕНИЕ 1 Обязательное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РЕЗЬБЫ

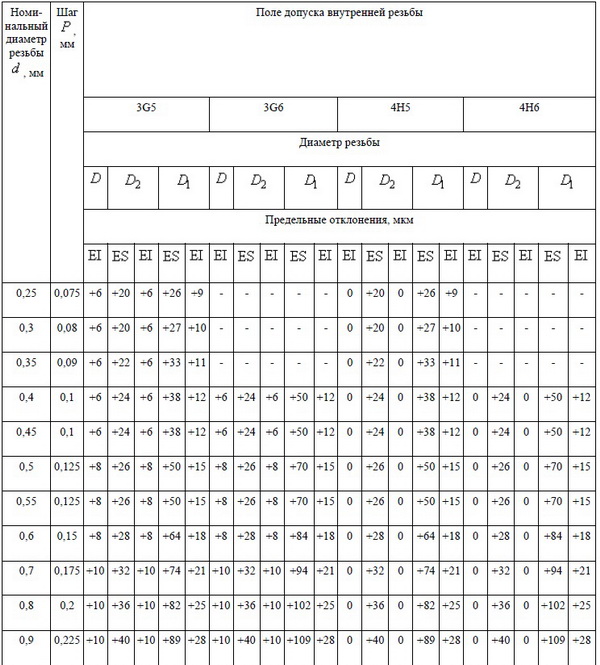

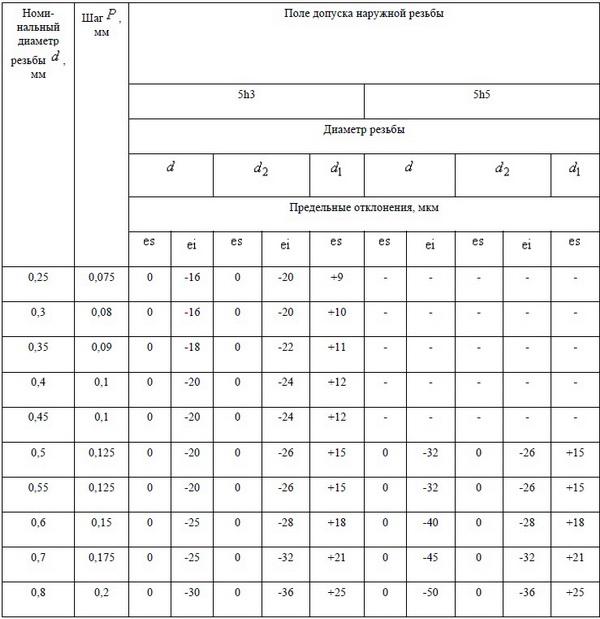

Предельные отклонения диаметров наружной резьбы должны соответствовать указанным в табл.1, предельные отклонения диаметров внутренней резьбы - указанным в табл.2.



Таблица 1

Номинальный диаметр резьбы, мм Шаг, мм Поле допуска наружной резьбы



Схемы полей допусков наружной и внутренней резьбы






Таблица 2

Номинальный диаметр резьбы , мм Шаг Р, мм Поле допуска внутренней резьбы



Схемы полей допусков наружной и внутренней резьбы






ПРИЛОЖЕНИЕ 2 Справочное

ВЗАИМОЗАМЕНЯЕМОСТИ РЕЗЬБЫ ПО ГОСТ 9000-81 С МИНИАТЮРНОЙ

РЕЗЬБОЙ ПО ИСО/Р 1501-70



В рекомендации ИСО/Р 1501-70 для миниатюрных резьбы (с диаметрами от 0,25 до 1,4 мм) предусмотрен специальный номинальный профиль резьбы (см. чертеж), отличающийся от номинального профиля метрической резьбы увеличенным срезом по внутреннему диаметру (0,320744 вместо 0,25 Н ). В связи с этим миниатюрные резьбы по ИСО/Р 150170 обозначаются буквой , например:  0,5. Номинальному профилю соответствует увеличенный номинальный   внутренний   диаметр   резьбы   (1 вместо

1 ) и больший радиус закругления впадины наружной резьбы (А, = 0,144-Р, вместо ). Несмотря на различие номинальных профилей, между миниатюрными резьбами по ИСО/Р 1501-70 и метрическими резьбами по государственным стандартам в диапазоне диаметров от 0,25 до 0,9 мм обеспечивается полная взаимозаменяемость за счет того, что:

1. Диаметры и шаги резьбами полностью совпадают.

2. Различие в высоте номинальных профилей и М) ГОСТ 9000-81 компенсируется смещением положения полей допусков по внутреннему диаметру ^ и , (см. черт. 1) на величину отклонения

За  счет  этого  допускается  увеличение  радиуса  впадины  наружной  резьбы  до

3. Допуски по всем диаметрам резьбы, основные отклонения по диаметрам  и 2 (Аз) и обозначения полей допусков приняты в соответствии с ИСО Р 1501-70. Таким образом, резьбы по ИСО/Р 1501-70, обозначаемые буквой , и резьбы по ГОСТ 9000-81, обозначаемые буквой , при одном и том же диаметре, шаге и поле допуска имеют одни и те же предельные диаметры и, следовательно, полностью взаимозаменяемы.



ПРИЛОЖЕНИЕ 3 Справочное

ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ РАБОЧЕЙ ВЫСОТЫ ПРОФИЛЯ

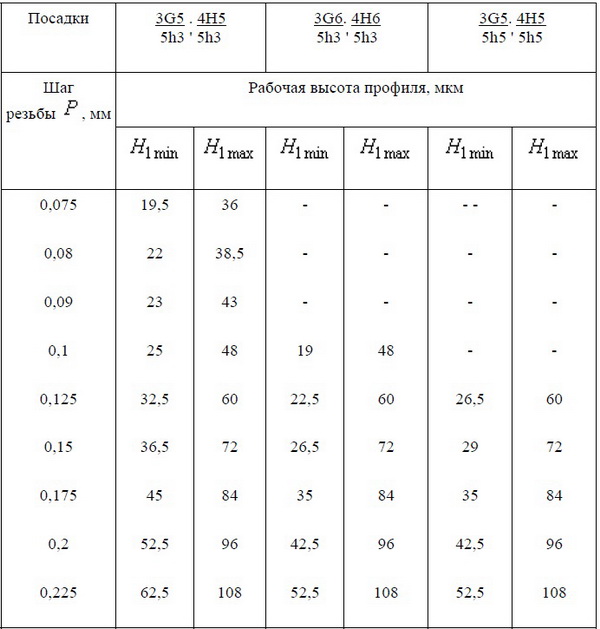

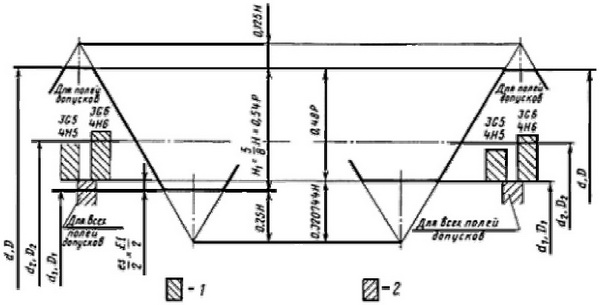

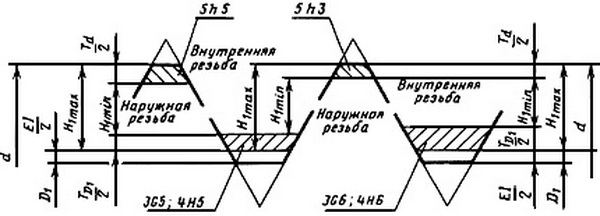

Предельные значения рабочей высоты профиля 1, соответствующие посадкам, установленным в настоящем стандарте, приведены на чертеже и в таблице.





Схемы полей допусков наружной и внутренней резьбы







Схемы полей допусков наружной и внутренней резьбы


Схемы полей допусков наружной и внутренней резьбы
