Регулирующая арматура типов РК 113

ПОИСК

Регулирующая арматура типов РК 113

Регулирующая арматура



Клапан рециркуляции питательных насосов серии РК 113.



Клапаны рециркуляции Dу 50-65 мм серии РК 113 предназначены для предотвращения повреждения питательных насосов при их пуске на закрытую напорную задвижку. В этом случае предусмотрен сброс напора ПЭН через открытый клапан в деаэратор.

Клапаны поставляются в комплекте с дросселирующим устройством.

Клапаны выпускаются со встроенными электроприводами МЭОФ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.



Основные преимущества:

Высокая надежность.

Высокая ремонтопригодность клапанов, позволяет проводить их техническое обслуживание без вырезки из трубопровода.

Сменное седло с профильными отверстиями достаточно легко заменить в условиях электростанции.

Нет пропуска среды в закрытом и остывшем состоянии.



Клапаны серии РК 113 успешно эксплуатируются на следующих объектах:

Среднеуральская ГРЭС; Смоленская ГРЭС; Новосибирская ТЭЦ-; ТЭЦ-15 (ОАО «ТГК-1»)



Пример обозначения: РК 113.1.50.00-Э-7

РК – клапан регулирующий

113 – рециркуляции ПЭН

1 – прямоточный

50 – условный проход, мм

Э – электропривод

7 – площадь проходного сечения седла, см?





Технические характеристики клапанов РК 113.

Обозначение

Условный проход          Dу, мм

Рабочая среда

Параметры рабочей среды

Материал корпуса

Размеры, мм

Рабочий ход золотника, град

Время полного открытия (закрытия), с

Крутящий момент, Нм

Тип электропривода

Мощность электропривода, кВт

Масса без э/п, кг

Масса с э/п, кг



H

h

A

L

d*

D*



Давление, МПа

Температура, ºС




РК 113.1.50.00-Э

50

Вода

37,3

280

У

917

479

125

350

50

78

90

10

1000

МЭОФ-1000/10

0,4

128

208



РК 113.1.65.00-Э

65

Вода

23,5

250

У

917

479

125

350

58

78

90

10

1000

МЭОФ-1000/10

0,4

128

208



В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный в техническом задании заказчика

Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80

Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

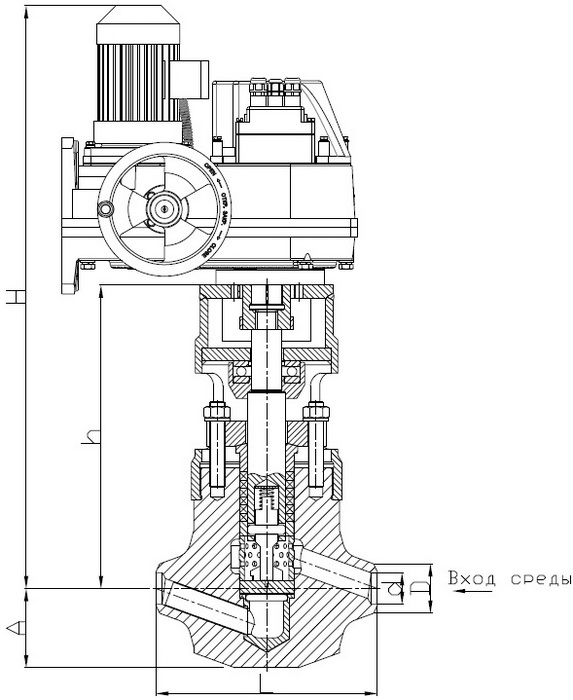

Клапан регулирующий серии РК 113 с электроприводом МЭОФ-1000/10



Клапан регулирующий серии РК 113 с электроприводом МЭОФ-1000/10
