Клапаны регулирующие уровень дискового типа серии РК 103.



Клапаны регулирующие Dу 100-150 мм серии РК 103 предназначены для регулирования уровня конденсата в подогревателях высокого и низкого давления и в других трубопроводах.

Клапаны выпускаются со встроенными электроприводами МЭОФ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.



Основные преимущества:

Отсутствие пропуска среды в закрытом положении.

Расходная характеристика клапана отличается высокой стабильностью и практически не меняется в течении всего срока эксплуатации.

Съемное седло обеспечивает высокую ремонтопригодность без значительных трудозатрат.



Клапаны серии РК 103 успешно эксплуатируются на следующих объектах:

Сургутская ГРЭС-1; Сургутская ГРЭС-2; ТЭЦ-10 (ОАО «Иркутскэнерго»); Волжская ТЭЦ-1; Конаковская ГРЭС; Волгодонская ТЭЦ-2; Щекинская ГРЭС; Тобольская ТЭЦ; ТЭЦ-ПВС ОАО «СеверСталь» и др.



Пример обозначения: РК 103.100.00-ЭZ-10

РК – клапан регулирующий

103 – клапан регулирующий уровень

100 – условный проход, мм

Э – электропривод

Z – корпус Z-образного типа (У – корпус углового типа)

10 - площадь проходного сечения седла, см?





Технические характеристики клапанов РК 103

Обозначение

Условный проход          Dу, мм

Рабочая среда

Параметры рабочей среды

Материал корпуса

Размеры, мм

Коэффициент пропускной способности, Kv, м3/ч

Площадь проходного сечения седла                      Fс, см2**

Рабочий ход золотника, град

Время полного открытия (закрытия), с

Крутящий момент, Нм

Тип электропривода

Мощность электропривода, кВт

Масса без э/п, кг

Масса с э/п, кг



H

h

A

L

d*

D*



Давление, МПа

Температура, ºС




РК 103.100.00-ЭУ-6

100

Вода

6,4

400

У

834

519

203

240

97

114

16,4

5

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭУ-10

100

Вода

6,4

400

У

834

519

203

240

97

114

32,8

10

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭУ-13

100

Вода

6,4

400

У

834

519

203

240

97

114

42,6

13

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭУ-15

100

Вода

6,4

400

У

834

519

203

240

97

114

49,1

15

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭУ-20

100

Вода

6,4

400

У

834

519

203

240

97

114

65,5

20

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭZ-6

100

Вода

6,4

400

У

834

175

142

340

97

114

16,4

5

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭZ-10

100

Вода

6,4

400

У

834

175

142

340

97

114

32,8

10

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭZ-13

100

Вода

6,4

400

У

834

175

142

340

97

114

42,6

13

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭZ-15

100

Вода

6,4

400

У

834

175

142

340

97

114

49,1

15

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.100.00-ЭZ-20

100

Вода

6,4

400

У

834

175

142

340

97

114

65,5

20

90

25

250

МЭОФ-250/25

0,25

20

48



РК 103.150.00-ЭУ-5

150

Вода

6,4

400

У

884

569

325

297

143

159

16,4

5

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭУ-10

150

Вода

6,4

400

У

884

569

325

297

143

159

32,8

10

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭУ-15

150

Вода

6,4

400

У

884

569

325

297

143

159

49,1

15

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭУ-20

150

Вода

6,4

400

У

884

569

325

297

143

159

65,5

20

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭУ-25

150

Вода

6,4

400

У

884

569

325

297

143

159

81,9

25

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭУ-30

150

Вода

6,4

400

У

884

569

325

297

143

159

98,3

30

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭZ-5

150

Вода

6,4

400

У

883

279

168

400

143

159

16,4

5

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭZ-10

150

Вода

6,4

400

У

883

279

168

400

143

159

32,8

10

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭZ-15

150

Вода

6,4

400

У

883

279

168

400

143

159

49,1

15

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭZ-20

150

Вода

6,4

400

У

883

279

168

400

143

159

65,5

20

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭZ-25

150

Вода

6,4

400

У

883

279

168

400

143

159

81,9

25

90

25

250

МЭОФ-250/25

0,25

36

64



РК 103.150.00-ЭZ-30

150

Вода

6,4

400

У

883

279

168

400

143

159

98,3

30

90

25

250

МЭОФ-250/25

0,25

36

64



В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный в техническом задании заказчика

Площадь проходного сечения седла рассчитывается по техническому заданию заказчика

Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80

Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

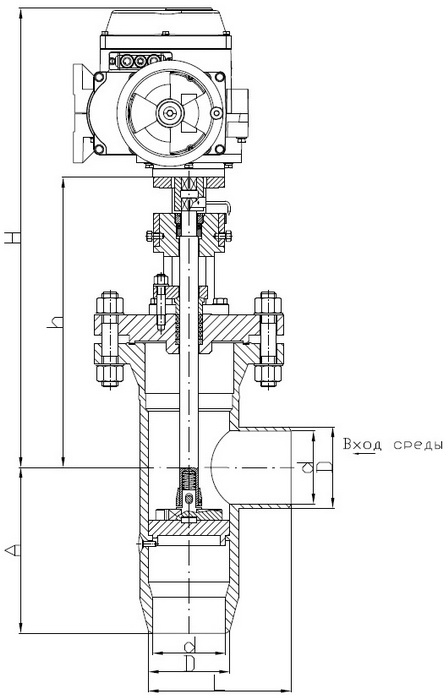

Клапан регулирующий серии РК 103 (корпус углового типа) с электроприводом МЭОФ-250/25



Клапан регулирующий серии РК 103 (корпус углового типа) с электроприводом МЭОФ-250/25

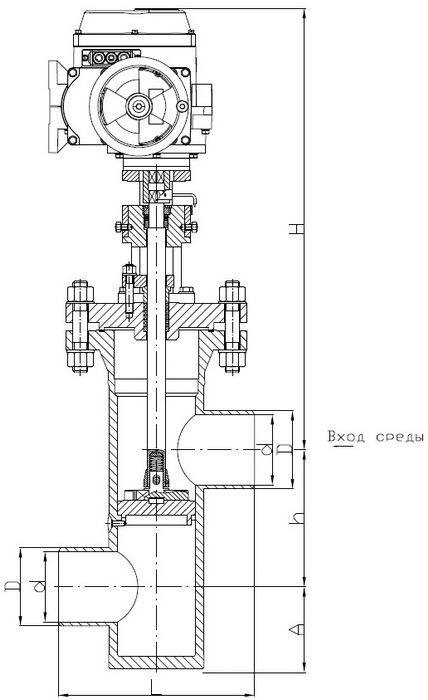

Клапан регулирующий серии РК 103 (корпус Z-образного типа) с электроприводом МЭОФ-250/25



Клапан регулирующий серии РК 103 (корпус Z-образного типа) с электроприводом МЭОФ-250/25
