Клапаны – регуляторы температуры угловые дискового типа серии РК 102.



Клапаны регулирующие Dу 20-80 мм серии РК 102 предназначены для регулирования температуры пара в тракте котла в качестве клапанов впрыска. Так же применяются для регулирования температуры редуцированного пара в ОУ, РОУ, БРОУ энергоблоков, и других трубопроводах, в том числе на трубопроводах непрерывной продувки.

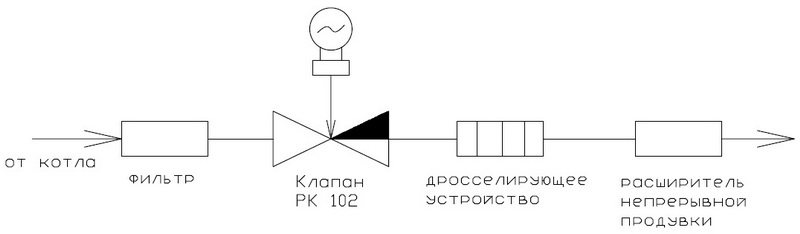

По желания заказчика для клапана непрерывной продувки изготавливается фильтр.

Клапаны выпускаются со встроенными электроприводами МЭОФ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.



Основные преимущества:

Расходная характеристика стабильна в течение всего межремонтного периода эксплуатации без заметного эрозионного износа пары седло-золотник.

Сменное седло с профильными отверстиями достаточно легко заменить в условиях электростанции в случае изменения условий эксплуатации.

Проходное сечение не «засаливается» котловой водой.

Пара седло-золотник самоочищается при повороте штока.



Клапаны серии РК 102 успешно эксплуатируются на следующих объектах:

Сургутская ГРЭС-1; Сургутская ГРЭС-2; Западно-Сибирская ТЭЦ; ТЭЦ-6, ТЭЦ-10 (ОАО «Иркутскэнерго»); Волжская ТЭЦ-1; Конаковская ГРЭС; Киришская ГРЭС; Харанорская ГРЭС; Смоленская ГРЭС; Псковская ГРЭС и др.



Пример обозначения: РК 102М.05.40.00-Э-01

РК – клапан регулирующий

102 – клапан впрыска

М – клапаны с Кv > 14,6 м?/ч

05 – модификация (без номера – угловой для воды, 05 - угловой с седлом типа «сэндвич» для воды)

40 – условный проход, мм

Э – электропривод

01 – номер исполнения (зависит от площади проходного сечения седла, см?)





Технические характеристики клапанов РК 102.

Обозначение

Условный проход          Dу, мм

Рабочая среда

Параметры рабочей среды

Материал корпуса

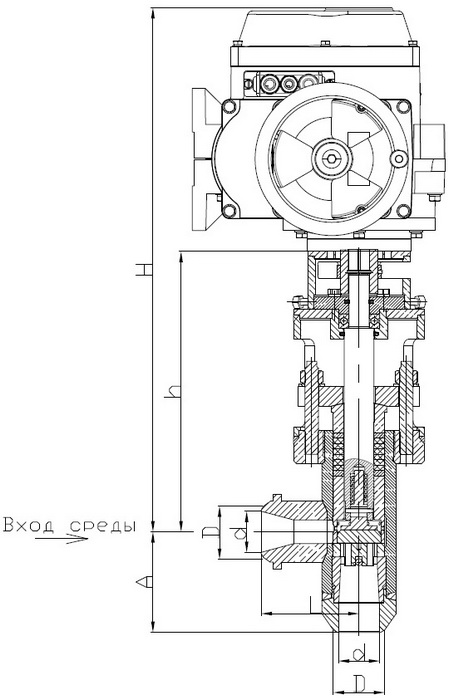

Размеры, мм

Коэффициент пропускной способности Kv, м3/ч

Площадь проходного сечения седла Fс,            см2

Перепад давления, не более, Мпа**

Рабочий ход золотника, град

Время полного открытия (закрытия), с

Крутящий момент, Нм

Тип электропривода

Мощность электропривода, кВт

Масса без э/п, кг

Масса с э/п, кг



H

h

A

L

d*

D*



Давление, МПа

Температура, ºС




РК 102.20.00-Э-01

20

Вода

37,3

280

У

650

335

185

120

20

32

14,6

4,46

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-02

20

Вода

37,3

280

У

650

335

185

120

20

32

11,5

3,52

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-03

20

Вода

37,3

280

У

650

335

185

120

20

32

6,3

1,93

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-04

20

Вода

37,3

280

У

650

335

185

120

20

32

3,2

0,97

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-05

20

Вода

37,3

280

У

650

335

185

120

20

32

2,2

0,66

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-06

20

Вода

37,3

280

У

650

335

185

120

20

32

1,1

0,34

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-07

20

Вода

37,3

280

У

650

335

185

120

20

32

0,2

0,05

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-09

20

Вода

37,3

280

У

650

335

185

120

20

32

0,4

0,11

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-10

20

Вода

37,3

280

У

650

335

185

120

20

32

0,7

0,22

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-11

20

Вода

37,3

280

У

650

335

185

120

20

32

0,3

0,09

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.20.00-Э-12

20

Вода

37,3

280

У

650

335

185

120

20

32

8,2

2,50

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.20.00-Э-31

20

Вода

37,3

280

У

650

335

185

120

20

32

2,0

0,61

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.20.00-Э-32

20

Вода

37,3

280

У

650

335

185

120

20

32

3,2

0,98

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.20.00-Э-33

20

Вода

37,3

280

У

650

335

185

120

20

32

3,8

1,16

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.20.00-Э-34

20

Вода

37,3

280

У

650

335

185

120

20

32

6,2

1,90

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-01

32

Вода

37,3

280

У

650

335

185

120

32

42

14,6

4,46

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-02

32

Вода

37,3

280

У

650

335

185

120

32

42

11,5

3,52

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-03

32

Вода

37,3

280

У

650

335

185

120

32

42

6,3

1,93

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-04

32

Вода

37,3

280

У

650

335

185

120

32

42

3,2

0,97

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-05

32

Вода

37,3

280

У

650

335

185

120

32

42

2,2

0,66

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-06

32

Вода

37,3

280

У

650

335

185

120

32

42

1,1

0,34

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-07

32

Вода

37,3

280

У

650

335

185

120

32

42

0,2

0,05

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-09

32

Вода

37,3

280

У

650

335

185

120

32

42

0,4

0,11

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-10

32

Вода

37,3

280

У

650

335

185

120

32

42

0,7

0,22

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-11

32

Вода

37,3

280

У

650

335

185

120

32

42

0,3

0,09

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.32.00-Э-12

32

Вода

37,3

280

У

650

335

185

120

32

42

8,2

2,50

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.32.00-Э-31

32

Вода

37,3

280

У

650

335

185

120

32

42

2,0

0,61

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.32.00-Э-32

32

Вода

37,3

280

У

650

335

185

120

32

42

3,2

0,98

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.32.00-Э-33

32

Вода

37,3

280

У

650

335

185

120

32

42

3,8

1,16

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.32.00-Э-34

32

Вода

37,3

280

У

650

335

185

120

32

42

6,2

1,90

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-01

40

Вода

37,3

280

У

650

335

185

120

39

58

14,6

4,46

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-02

40

Вода

37,3

280

У

650

335

185

120

39

58

11,5

3,52

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-03

40

Вода

37,3

280

У

650

335

185

120

39

58

6,3

1,93

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-04

40

Вода

37,3

280

У

650

335

185

120

39

58

3,2

0,97

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-05

40

Вода

37,3

280

У

650

335

185

120

39

58

2,2

0,66

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-06

40

Вода

37,3

280

У

650

335

185

120

39

58

1,1

0,34

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-07

40

Вода

37,3

280

У

650

335

185

120

39

58

0,2

0,05

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-09

40

Вода

37,3

280

У

650

335

185

120

39

58

0,4

0,11

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-10

40

Вода

37,3

280

У

650

335

185

120

39

58

0,7

0,22

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-11

40

Вода

37,3

280

У

650

335

185

120

39

58

0,3

0,09

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.40.00-Э-12

40

Вода

37,3

280

У

650

335

185

120

39

58

8,2

2,50

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.40.00-Э-31

40

Вода

37,3

280

У

650

335

185

120

39

58

2,0

0,61

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.40.00-Э-32

40

Вода

37,3

280

У

650

335

185

120

39

58

3,2

0,98

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.40.00-Э-33

40

Вода

37,3

280

У

650

335

185

120

39

58

3,8

1,16

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.40.00-Э-34

40

Вода

37,3

280

У

650

335

185

120

39

58

6,2

1,90

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-01

50

Вода

37,3

280

У

650

335

185

120

49

60

14,6

4,46

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-02

50

Вода

37,3

280

У

650

335

185

120

49

60

11,5

3,52

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-03

50

Вода

37,3

280

У

650

335

185

120

49

60

6,3

1,93

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-04

50

Вода

37,3

280

У

650

335

185

120

49

60

3,2

0,97

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-05

50

Вода

37,3

280

У

650

335

185

120

49

60

2,2

0,66

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-06

50

Вода

37,3

280

У

650

335

185

120

49

60

1,1

0,34

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-07

50

Вода

37,3

280

У

650

335

185

120

49

60

0,2

0,05

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-09

50

Вода

37,3

280

У

650

335

185

120

49

60

0,4

0,11

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-10

50

Вода

37,3

280

У

650

335

185

120

49

60

0,7

0,22

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-11

50

Вода

37,3

280

У

650

335

185

120

49

60

0,3

0,09

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.50.00-Э-12

50

Вода

37,3

280

У

650

335

185

120

49

60

8,2

2,50

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.50.00-Э-31

50

Вода

37,3

280

У

650

335

185

120

49

60

2,0

0,61

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.50.00-Э-32

50

Вода

37,3

280

У

650

335

185

120

49

60

3,2

0,98

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.50.00-Э-33

50

Вода

37,3

280

У

650

335

185

120

49

60

3,8

1,16

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.50.00-Э-34

50

Вода

37,3

280

У

650

335

185

120

49

60

6,2

1,90

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102М.50.00-Э-01

50

Вода

37,3

280

У

731

416

149

145

49

60

24,4

7,45

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102М.50.00-Э-02

50

Вода

37,3

280

У

731

416

149

145

49

60

19,8

6,04

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102М.50.00-Э-03

50

Вода

37,3

280

У

731

416

149

145

49

60

16,5

5,05

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102М.50.00-Э-06

50

Вода

37,3

280

У

731

416

149

145

49

60

21,3

6,50

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102.65.00-Э-01

65

Вода

37,3

280

У

650

335

185

120

61

75

14,6

4,46

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-02

65

Вода

37,3

280

У

650

335

185

120

61

75

11,5

3,52

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-03

65

Вода

37,3

280

У

650

335

185

120

61

75

6,3

1,93

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-04

65

Вода

37,3

280

У

650

335

185

120

61

75

3,2

0,97

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-05

65

Вода

37,3

280

У

650

335

185

120

61

75

2,2

0,66

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-06

65

Вода

37,3

280

У

650

335

185

120

61

75

1,1

0,34

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-07

65

Вода

37,3

280

У

650

335

185

120

61

75

0,2

0,05

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-09

65

Вода

37,3

280

У

650

335

185

120

61

75

0,4

0,11

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-10

65

Вода

37,3

280

У

650

335

185

120

61

75

0,7

0,22

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-11

65

Вода

37,3

280

У

650

335

185

120

61

75

0,3

0,09

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.65.00-Э-12

65

Вода

37,3

280

У

650

335

185

120

61

75

8,2

2,50

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.65.00-Э-31

65

Вода

37,3

280

У

650

335

185

120

61

75

2,0

0,61

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.65.00-Э-32

65

Вода

37,3

280

У

650

335

185

120

61

75

3,2

0,98

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.65.00-Э-33

65

Вода

37,3

280

У

650

335

185

120

61

75

3,8

1,16

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.65.00-Э-34

65

Вода

37,3

280

У

650

335

185

120

61

75

6,2

1,90

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102М.65.00-Э-01

65

Вода

37,3

280

У

731

416

149

145

61

75

24,4

7,45

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102М.65.00-Э-02

65

Вода

37,3

280

У

731

416

149

145

61

75

19,8

6,04

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102М.65.00-Э-03

65

Вода

37,3

280

У

731

416

149

145

61

75

16,5

5,05

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102М.65.00-Э-06

65

Вода

37,3

280

У

731

416

149

145

61

75

21,3

6,50

7,0

90

25

250

МЭОФ-250/25

0,25

54

82



РК 102.80.00-Э-01

80

Вода

37,3

280

У

650

335

185

120

78

90

14,6

4,46

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-02

80

Вода

37,3

280

У

650

335

185

120

78

90

11,5

3,52

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-03

80

Вода

37,3

280

У

650

335

185

120

78

90

6,3

1,93

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-04

80

Вода

37,3

280

У

650

335

185

120

78

90

3,2

0,97

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-05

80

Вода

37,3

280

У

650

335

185

120

78

90

2,2

0,66

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-06

80

Вода

37,3

280

У

650

335

185

120

78

90

1,1

0,34

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-07

80

Вода

37,3

280

У

650

335

185

120

78

90

0,2

0,05

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-09

80

Вода

37,3

280

У

650

335

185

120

78

90

0,4

0,11

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-10

80

Вода

37,3

280

У

650

335

185

120

78

90

0,7

0,22

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-11

80

Вода

37,3

280

У

650

335

185

120

78

90

0,3

0,09

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.80.00-Э-12

80

Вода

37,3

280

У

650

335

185

120

78

90

8,2

2,50

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.80.00-Э-31

80

Вода

37,3

280

У

650

335

185

120

78

90

2,0

0,61

7,0

90

25

250

МЭОФ-250/25

0,25

27

55



РК 102.05.80.00-Э-32

80

Вода

37,3
