Кран шаровый муфтовый ФБ39 (FB39)

ПОИСК

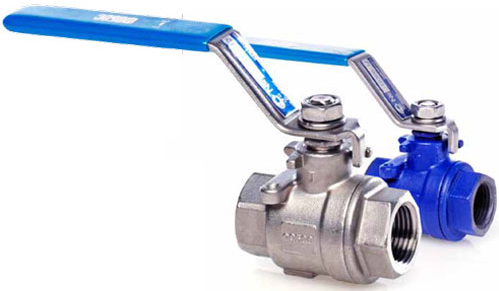

Кран шаровый муфтовый ФБ39 (FB39) Кран шаровый муфтовый ФБ39 (FB39)



НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран шаровый Эконом, Эрго с литой двухсоставной конструкцией, серии Моно – с литой односоставной конструкцией, серии Ретро – с трехсоставной конструкцией из проката, Шаровой кран предназначен для установки в качестве запорных устройств на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств с жидкими, газообразными, в том числе агрессивными, рабочими средами. Кран шаровый отличается повышенной надежностью и разборной ( ремонтопригодная ) конструкцией.

КОНСТРУКЦИЯ


Состоит из корпуса 1 и штуцера 2 с муфтовыми концами по ГОСТ 9527-68. Штуцер 2 внутри корпуса 1 прижимает фторопластовые седла 6 к плавающей пробке 3. Противовылетающий шпиндель 4 уплотняется двумя фторопластовыми кольцами 8 и 9, которые зажимаются втулкой 5. Переключение производится вручную поворотом ручки 11 на 90°. С дистанционным управлением изготавливается с пневмо- и электроприводами. Пространственное положение на трубопроводе - произвольное. Кран шаровый может оснащаться фиксатором положений.

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Поз

Наименование

Материалы для исполнений



-00 (Серия ЭКОНОМ)

-02 (Серия ЭРГО)

1

Корпус

Сталь12Х18Н10ТЛ

Сталь 20

2

Штуцер

3

Пробка

Сталь 12Х18Н1ОТ

4

Шпиндель

Сталь14Х17Н2Т

5

Втулка

6

Седло

Фторопласт Ф4

7

Прокладка

8

Кольцо

9

10

Гайка

Сталь 08Х18Н10Т

11

Ручка


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочая среда

среды, по отношению к которым применяемые материалы коррозионностойки

Условное давление, МПа

1,6; 2,5; 4,0; 6,3

Температура рабочей среды

от -40°С до +160°С

Класс герметичности затвора по ГОСТ 9544-93

А

Климатическое исполнение по ГОСТ 15150-69

У1 (-40°С...+40°С) или УХЛ1 (-60°С...+50°С)

Усилие поворота ручки .

не более 150 Н

Полный средний ресурс

8000 циклов

Полный срок службы

не менее 10 лет
