Краны шаровые приварные криогенные ФБ39 (FB39)

ПОИСК

Краны шаровые приварные криогенные ФБ39 (FB39) Краны шаровые приварные криогенные ФБ39 (FB39)


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Кран предназначен для установки в качестве запорного устройства на трубопроводах, транспортирующих жидкие и газообразные среды (метан) при криогенных температурах. Отличительные особенности – возможность эксплуатации при низких температурах до -196 град.С и литая конструкция корпуса.

КОНСТРУКЦИЯ

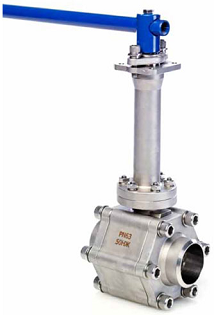

Кран шаровой состоит из корпуса 1 и боковых патрубков 2. Патрубки приворачиваются к корпусу болтами 12. При этом фторопластовые уплотнения 7, прижимаются к шаровой пробке 3. Соединение корпуса 1 и патрубков 2 уплотняется фторопластовой прокладкой 8. Шпиндель 6 имеет удлиненную среднюю часть. Кран снабжён колонной 4, закреплённой на фланце корпуса 1 и шпиндель 6 расположен внутри колонны 4. В верхней части колонны 4 находится узел уплотнения шпинделя, состоящий из пакета фторопластовых шайб 10 и крышки 5, стянутых болтами 11, ввернутыми в фланец колонны 4. Колонна 4 и фланец корпуса 1 соединяются между собой гайками 16 и шпильками 15.

Узел привода шпинделя содержит рукоятку 14 и упор 13, закрепленные на концевой части шпинделя 6. Такая конструкция шарового крана позволяет использовать его в тех случаях, когда трубопровод имеет тепловую изоляцию, значительно увеличивающую его диаметр, т. к. позволяет расположить рукоятку привода шпинделя снаружи теплоизоляции.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Рабочая среда

жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки

Условное давление, МПа

10

Температура рабочей среды

от -196°С до +180°С

Класс герметичности затвора по ГОСТ 9544-93

А

Параметры электростатической защиты

Электросопротивление не более 10 Ом при напряжении 12V

Климатическое исполнение по ГОСТ 15150-60

УХЛ2 (-60°С...+50°С)

Усилие поворота ручки

не более 150 Н

Полный средний ресурс

8000 циклов

Полный срок службы

не менее 10 лет


МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Поз

Наименование

Материал

1

Корпус

Сталь 12Х18Н10Т

2

Патрубок

3

Пробка

4

Колонна

5

Прижим

6

Шпиндель

Сталь 14X17Н2

7

Седло

Фторопласт Ф4 модифицированный

8

Прокладка

Фторопласт Ф4

9

Шайба

Сталь 12Х18Н10Т

10

Кольцо

11

Болт

Сталь 12X18Н9

12

Болт

13

Упор

Сталь нержавеющая - 440С

14

Ручка

Сталь 12X18Н9

15

Шпилька

16

Гайка


ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN

d

D

D1

L

L1

Н

ФБ39 420 015 700К

15

16

15

21

75

135

241

ФБ39 420 020 700К

20

20

22

27

90

135

244

ФБ39 420 025 700К

25

24

28

34

100

160

261

ФБ39 420 032 700К

32

32

37

42

110

160

265

ФБ39 420 040 700К

40

38

43

48

125

230

300

ФБ39 420 050 700К

50

50

54

61

150

230

310
