Клапан обратный фланцевый и под приварку Ду 15-150 ФБ41 (FB41)

ПОИСК

Клапан обратный фланцевый и под приварку Ду 15-150 ФБ41 (FB41) Клапан обратный фланцевый и под приварку Ду 15-150 ФБ41 (FB41)


Назначение и область применения

Обратные клапаные ду 15-150 фланцевые, приварные (под приварку) используются для предотвращения обратного потока рабочей среды (жидкости, для воды, газа, топлива) в трубопроводах на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств с жидкими, газообразными, в том числе агрессивными, рабочими средами, а так же для канализации.

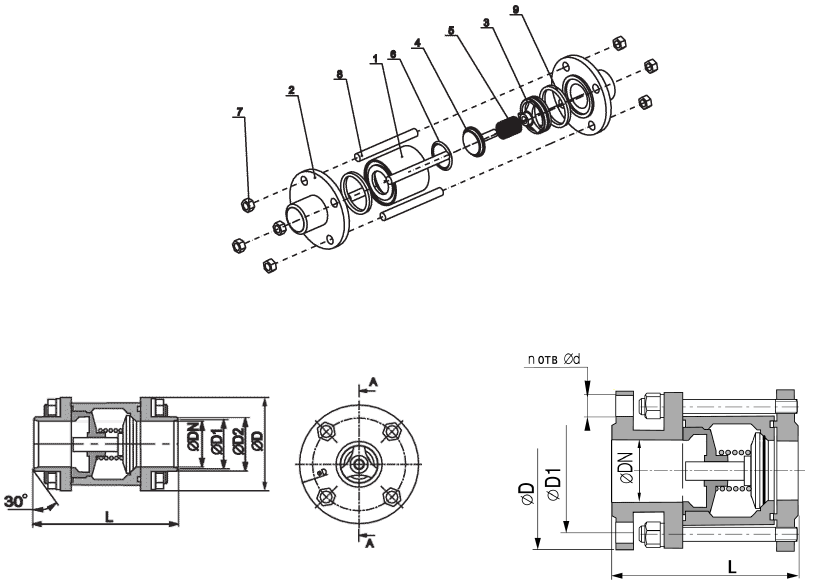

Конструкция обратного клапана

Клапаны обратные  на РN - 16 / 25 МПа и DN 15 - 150 мм. состоят из корпуса 1 и двух патрубков 2, стянутых шпильками 8 и уплотнённых кольцами 9. При подаче рабочей среды под клапан 4 последний перемещается в отверстии упора 3, сжимая пружину 5 и обеспечивая пропуск среды.

При прекращении подачи среды клапан под действием пружины закрывается. Для обеспечения герметичности в закрытом положении клапан уплотнён кольцом 6. Для обеспечения работоспособности клапана в коррозионных средах седло, пружина и шток клапана для всех исполнений изготавливаются из коррозионностойкой стали. Подвод рабочей среды – по стрелке на корпусе (под клапан). Присоединение к трубопроводу - сваркой либо фланцевое.


МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ ОБРАТНЫХ КЛАПАНОВ

Поз.

Наименование

Материалы для исполнений



Основное

- 01

-02

1

Корпус

Сталь 12Х18Н10Т

Сталь 20

Сталь 09Г2С

2

Патрубок

3

Упор

4

Клапан

Сталь 12Х18Н10Т

5

Пружина

Проволока Сталь 12X18Н1 ОТ

6

Кольцо

Фторопласт Ф 4

7

Гайка

Сталь 20X13

8

Шпилька

9

Прокладка

Сталь 12X18Н1 ОТ


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КЛАПАНА ОБРАТНОГО

Рабочая среда

среды, по отношению к которым применяемые материалы коррозионностойки

Класс герметичности затвора по ГОСТ 9544-93

B

Климатическое исполнение по ГОСТ 15150-69

У1 (-40°С до +40°С) или УХЛ1 (-60°С до +50°С)

Присоединение к трубопроводу

фланцевое, приварное

Температура рабочей среды

от -40°С до +160°С

Полный средний ресурс

8000 циклов

Полный срок службы

не менее 10 лет


Обратные клапаны приварные

Название

Маркировка

PN

DN

D

D1

D2

L

Масса, кг

клапан обратный

ФБ41 Х20 015

16/25

15

95

17

22

130

1,9

клапан обратный

ФБ41 Х20 020

18

105

19

26

150

2,9

клапан обратный

ФБ41 Х20 025

25

115

27

33

160

3,1

клапан обратный

ФБ41 Х20 032

32

135

33

41

180

5,1

клапан обратный

ФБ41 Х20 040

40

145

41

49

200

6,1

клапан обратный

ФБ41 Х20 050

50

160

51

62

230

8,1

клапан обратный

ФБ41 Х20 065

65

180

67

77

290

10,4

клапан обратный

ФБ41 Х20 080

78

195

80

92

310

21,5

клапан обратный

ФБ41 020 100

96

215

98

113

350

26,5

клапан обратный

ФБ41 020 150

143

305

147

159

400

68


Обратные клапана фланцевые

Название

Маркировка

PN

DN

D

D1

d

n

L

Масса, кг

клапан обратный

ФБ41 Х10 015

16/25

15

95

17

14

4

130

2,8

клапан обратный

ФБ41 Х10 020

20

105

20

150

3,5

клапан обратный

ФБ41 Х10 025

25

115

27

160

4,9

клапан обратный

ФБ41 Х10 032

32

135

33

18

180

6,7

клапан обратный

ФБ41 Х10 040

40

145

41

200

9,2

клапан обратный

ФБ41 Х10 050

50

160

51

230

12,1

клапан обратный

ФБ41 Х10 065

65

180

67

4/8

290

15,7

клапан обратный

ФБ41 Х10 080

78

195

80

8

310

22,5

клапан обратный

ФБ41 Х10 100

96

215/230

180/190

18/22

8

350

28,8
