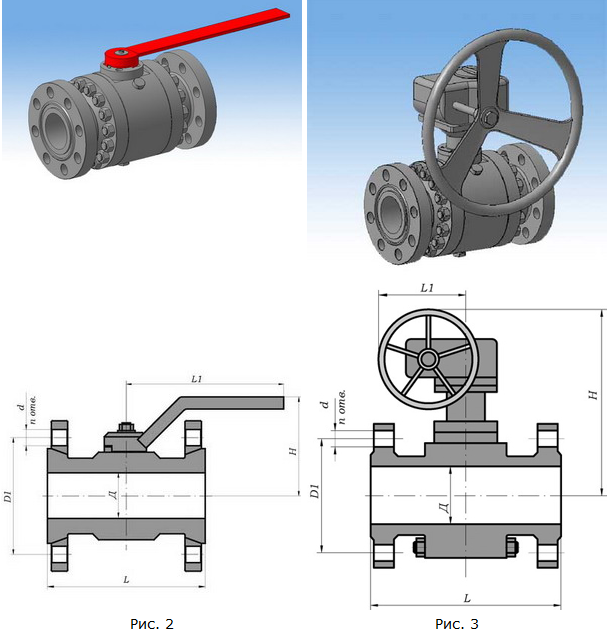

DN | О | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг | Рис. |
10 | П | 10 | 102 | 77 | 60 | 14 | 4 | 190 | 1.8 | 3.6 | 1 |
15 | Н | 12 | 102 | 77 | 65 | 14 | 4 | 190 | 2 | 4 | 1 |
П | 15 | 108 | 80 | 65 | 14 | 4 | 190 | 2.2 | 4.2 | 1 | |
20 | Н | 17 | 106 | 80 | 75 | 14 | 4 | 190 | 2.5 | 5 | 1 |
П | 20 | 118 | 85 | 75 | 14 | 4 | 215 | 3 | 5.5 | 1 | |
25 | Н | 22 | 118 | 85 | 85 | 14 | 4 | 215 | 3.2 | 6.1 | 1 |
П | 25 | 127 | 90 | 85 | 14 | 4 | 215 | 4 | 6.9 | 1 | |
32 | Н | 29 | 132 | 90 | 100 | 18 | 4 | 215 | 4.6 | 9.5 | 1 |
П | 32 | 140 | 119 | 100 | 18 | 4 | 315 | 6.5 | 11.4 | 1 | |
40 | Н | 36 | 146 | 119 | 110 | 18 | 4 | 315 | 7.5 | 13 | 1 |
П | 40 | 165 | 124 | 110 | 18 | 4 | 315 | 8.5 | 14 | 1 | |
50 | Н | 45 | 164 | 127 | 125 | 18 | 4 | 315 | 10.5 | 17 | 1 |
П | 50 | 178 | 132 | 125 | 18 | 4 | 315 | 13 | 19.5 | 2 | |
65 | Н | 60 | 178 | 145 | 145 | 18 | 4 | 315 | 15 | 24 | 1 |
П | 65 | 191 | 149 | 145 | 18 | 4 | 315 | 24 | 33 | 2 | |
80 | Н | 72 | 206 | 156 | 160 | 18 | 4 | 315 | 22 | 31 | 1 |
П | 80 | 206 | 138 | 160 | 18 | 4 | 500 | 30 | 39 | 2 | |
100 | Н | 92 | 230 | 142 | 180 | 18 | 8 | 500 | 32 | 45 | 1 |
П | 100 | 230 | 148 | 180 | 18 | 8 | 500 | 42 | 55 | 2 | |
125 | Н | 112 | 310 | 188 | 210 | 18 | 8 | 500 | 53 | 68 | 2 |
П | 125 | 310 | 190 | 210 | 18 | 8 | 500 | 80 | 95 | 2 | |
150 | Н | 136 | 394 | 353 | 240 | 22 | 8 | 133 | 105 | 126 | 3 |
П | 150 | 394 | 415 | 240 | 22 | 8 | 169 | 133 | 154 | 3 | |
200 | Н | 180 | 452 | 421 | 295 | 22 | 12 | 169 | 243 | 272 | 3 |
П | 200 | 452 | 445 | 295 | 22 | 12 | 169 | 250 | 279 | 3 | |
PN 25 | |||||||||||
DN | О | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг | Рис. |
10 | П | 10 | 102 | 77 | 60 | 14 | 4 | 190 | 1.8 | 3.7 | 1 |
15 | Н | 12 | 102 | 77 | 65 | 14 | 4 | 190 | 2 | 4 | 1 |
П | 15 | 108 | 80 | 65 | 14 | 4 | 190 | 2.2 | 4.2 | 1 | |
20 | Н | 17 | 106 | 80 | 75 | 14 | 4 | 190 | 2.5 | 5 | 1 |
П | 20 | 118 | 85 | 75 | 14 | 4 | 215 | 3 | 5.5 | 1 | |
25 | Н | 22 | 118 | 85 | 85 | 14 | 4 | 215 | 3.2 | 6 | 1 |
П | 25 | 127 | 90 | 85 | 14 | 4 | 215 | 4 | 6.8 | 1 | |
32 | Н | 29 | 132 | 90 | 100 | 18 | 4 | 215 | 4.6 | 10 | 1 |
П | 32 | 140 | 119 | 100 | 18 | 4 | 315 | 6.5 | 11.9 | 1 | |
40 | Н | 36 | 146 | 119 | 110 | 18 | 4 | 315 | 7.5 | 13 | 1 |
П | 40 | 165 | 124 | 110 | 18 | 4 | 315 | 8.5 | 14 | 1 | |
50 | Н | 45 | 164 | 127 | 125 | 18 | 4 | 315 | 10.5 | 17 | 1 |
П | 50 | 216 | 132 | 125 | 18 | 4 | 315 | 16 | 22.5 | 2 | |
65 | Н | 60 | 178 | 145 | 145 | 18 | 8 | 315 | 15 | 24 | 1 |
П | 65 | 241 | 181 | 145 | 18 | 8 | 315 | 31 | 40 | 2 | |
80 | Н | 72 | 206 | 156 | 160 | 18 | 8 | 315 | 22 | 31 | 1 |
П | 80 | 283 | 138 | 160 | 18 | 8 | 500 | 39 | 48 | 2 | |
100 | Н | 92 | 230 | 142 | 190 | 22 | 8 | 500 | 34 | 49 | 1 |
П | 100 | 305 | 148 | 190 | 22 | 8 | 500 | 56 | 71 | 2 | |
125 | Н | 112 | 310 | 177 | 220 | 26 | 8 | 500 | 70 | 97 | 2 |
П | 125 | 381 | 168 | 220 | 26 | 8 | 500 | 93 | 120 | 2 | |
150 | Н | 136 | 403 | 382 | 250 | 26 | 8 | 169 | 135 | 166 | 3 |
П | 150 | 403 | 415 | 250 | 26 | 8 | 169 | 140 | 170 | 3 | |
200 | Н | 180 | 502 | 573 | 310 | 26 | 12 | 334 | 260 | 303 | 3 |
П | 200 | 502 | 575 | 310 | 26 | 12 | 334 | 275 | 313 | 3 | |
PN 40 | |||||||||||
DN | О | Д | L | H | D1 | d | n | L1 | Масса, кг | Масса с комплектом ответных фланцев. кг | Рис. |
10 | П | 10 | 102 | 77 | 60 | 14 | 4 | 190 | 1.8 | 3.7 | 1 |
15 | Н | 12 | 102 | 77 | 65 | 14 | 4 | 190 | 2 | 4 | 1 |
П | 15 | 108 | 80 | 65 | 14 | 4 | 190 | 2.2 | 4.2 | 1 | |
20 | Н | 17 | 106 | 80 | 75 | 14 | 4 | 190 | 2.5 | 5 | 1 |
П | 20 | 118 | 85 | 75 | 14 | 4 | 215 | 3 | 5.5 | 1 | |
25 | Н | 22 | 118 | 85 | 85 | 14 | 4 | 215 | 3.2 | 6 | 1 |
П | 25 | 127 | 90 | 85 | 14 | 4 | 215 | 4 | 6.8 | 1 | |
32 | Н | 29 | 132 | 90 | 100 | 18 | 4 | 215 | 4.6 | 10 | 1 |
П | 32 | 140 | 119 | 100 | 18 | 4 | 315 | 6.5 | 11.9 | 1 | |
40 | Н | 36 | 146 | 119 | 110 | 18 | 4 | 315 | 7.5 | 13 | 1 |
П | 40 | 165 | 124 | 110 | 18 | 4 | 315 | 8.5 | 14 | 1 | |
50 | Н | 45 | 164 | 127 | 125 | 18 | 4 | 315 | 10.5 | 17 | 1 |
П | 50 | 216 | 132 | 125 | 18 | 4 | 315 | 16 | 22.5 | 2 | |
65 | Н | 60 | 178 | 145 | 145 | 18 | 8 | 315 | 15 | 24 | 1 |
П | 65 | 241 | 181 | 145 | 18 | 8 | 315 | 31 | 40 | 2 | |
80 | Н | 72 | 206 | 156 | 160 | 18 | 8 | 315 | 22 | 31 | 1 |
П | 80 | 283 | 138 | 160 | 18 | 8 | 500 | 39 | 48 | 2 | |
100 | Н | 92 | 230 | 142 | 190 | 22 | 8 | 500 | 34 | 49 | 1 |
П | 100 | 305 | 148 | 190 | 22 | 8 | 500 | 56 | 77 | 2 | |
125 | Н | 112 | 310 | 347 | 220 | 26 | 8 | 169 | 77 | 104 | 3 |
П | 125 | 381 | 350 | 220 | 26 | 8 | 169 | 100 | 127 | 3 | |
150 | Н | 136 | 403 | 382 | 250 | 26 | 8 | 169 | 135 | 171 | 3 |
П | 150 | 403 | 415 | 250 | 26 | 8 | 169 | 140 | 177 | 3 | |
200 | Н | 180 | 502 | 573 | 320 | 30 | 12 | 334 | 275 | 346 | 3 |
П | 200 | 502 | 575 | 320 | 30 | 12 | 334 | 280 | 351 | 3 |
