Отводы штампосварные

ПОИСК

Отводы штампосварные Отводы штампосварные



Пример условного обозначения отвода крутоизогнутого штампосварного с углом поворота 90° наружным диаметром 720 мм и толщиной стенки присоединяемой трубы 16 мм класса прочности К60, на рабочее давление 7,5 МПа при коэффициенте условий работы m=0,6 для климатического исполнения УХЛ:

Отвод ОКШС 90-720(16К60)-7,5-0,6-УХЛ
ТУ 1469-006-00153229-2001


Технические характеристики

Наружный диаметр, Dн, мм

Рабочее давление Рр, МПа

Угол изгиба, град.

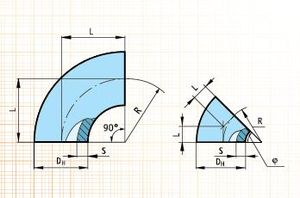

Размеры, мм

Расчетная масса, кг







S

R

L




325

16

30

24

450

120

42



45

186

63



60

260

86,5



90

450

126



426

1,6 – 9,8

30

22

600

161

68,5



45

248

103



60

346

137



90

600

206



11,8-12,9

30

28

161

86



45

248

129



60

346

172



90

600

258



16

30

30

161

91,5



45

248

138



60

346

183



90

600

275



530

1,6 – 6,4

30

12

750

201

60



45

311

90



60

433

120



90

750

180



7,5 – 8,5

30

16

201

79,5



45

311

119



60

433

159



90

750

238



9,8

30

22

201

108



45

311

162



60

433

216



90

750

325



11,8-16

30

32

201

154



45

311

231



60

433

310



90

750

465



720

1,6 - 4,0

30

12

1000

268

110



45

414

164



60

577

219



90

1000

330



5,6 – 6,4

30

16

268

145



45

414

217



60

577

290



90

1000

435



7,5 – 8,5

30

20

268

180



45

414

270



60

577

360



90

1000

540



9,8

30

26

268

232



45

414

350



60

577

465



90

1000

700



11,8

30

28

268

249



45

414

375



60

577

500



90

1000

750



820

1,6 – 5,6

30

16

1200

321

199



45

497

298



60

693

400



90

1200

600



6,4-7,5

30

22

321

271



45

497

410



60

693

550



90

1200

820



1020

1,6 - 4,0

30

16

1500

402

310



45

621

465



60

866

620



90

1500

930



5,6 - 6,4

30

22

402

425



45

621

640



60

866

850



90

1500

1270



7,5

30

28

402

540



45

621

810



60

866

1070



90

1500

1610



8,5-9,8

30

36

402

690



45

621

1030



60

866

1370



90

1500

2050



9,8

30

40

402

760



45

621

1140



60

866

1510



90

1500

2270



12,9

30

45

402

850



45

621

1270



60

866

1690



90

1500

2540



1067

5,6 – 9,8

30

28

1500

402

560



45

621

840



60

866

1120



90

1500

1680



1220

1,6

30

16

1800

482

375



45

746

560



60

1039

750



90

1800

1120



4,0-7,5

30

32

482

740



45

746

1100



60

1039

1470



90

1800

2200



7,5

30

40

482

910



45

746

1370



60

1039

1820



90

1800

2730



8,5-9,8

30

45

482

1020



45

746

1530



60

1039

2040



90

1800

3060



11,8

30

50

482

1130



45

746

1690



60

1039

2260



90

1800

3380



1442

6,4 - 7,5

30

40

2100

562

1520



45

870

2270



60

1212

3030



90

2100

4540



8,5

30

45

562

1700



45

870

2550



60

1212

3390



90

2100

5090



9,8

30

55

562

2060



45

870

3090



60

1212

4120



90

2100

6170



11,8

30

60

562

2240



45

870

3360



60

1212

4470



90

2100

6710
