Задвижки шиберные с беспастовым пакетом уплотнений

ПОИСК

Задвижки шиберные с беспастовым пакетом уплотнений Задвижки шиберные с беспастовым пакетом уплотнений


Особенностью конструкции является беспастовый пакет уплотнения. Задвижка шиберная с беспастовым пакетом уплотнения для жидких сред.

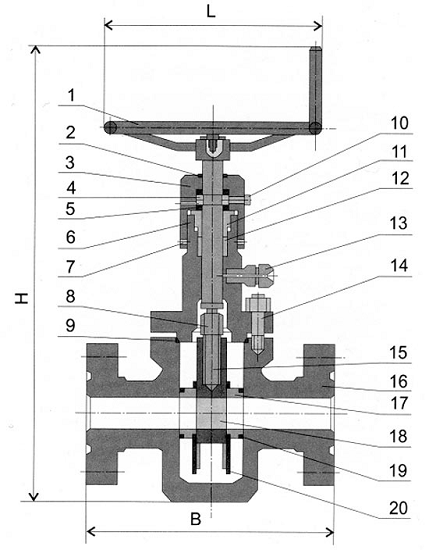

1 - маховик
2 - кольцо
3 - корпус
4 - втулка
5 - подшипник
6 - крышка
7 - винт
8 - гайка шиберная
9 - кольцо уплотнительное
10 - мас­ленка (клапан нагнетательный)
11 - гайка ман­жеты
12 - пакет уплотнений
13 - масленка
14 - шпилька
15 - шток
16 - корпус
17 - седло
18 - шибер
19 - кольцо
20 - направляющие



Технические характеристики шиберных задвижек

Условное обозначение

Рабочее давление,

МПа (psi)

Условный ПРОХОД.

мм (дюйм)

Класс

материала

по API

Габаритные размеры, мм

Н

В

L

ЗМС-50х140 К1

14 (2000)

52(2 1/16)

АА

597

295

414

ЗМС-50х140 К2

14(2000)

52(2 1/16)

DD, ЕЕ

597

295

414

ЗМС-50х140 КЗ

14 (2000)

52(2  1/16)

FF

597

295

414

ЗМС-65х140 К1

14(2000)

65(2 9/16)

АА

600

333

254

ЗМС-65х140 К2

14 (2000)

65(2 9/16)

ВВ

600

333

254

ЗМС-50х210К1

21 (3000)

52(2  1/16)

АА

675

374

330

ЗМС-50х210К2

21 (3000)

52(2  1/16)

ЕЕ

675

374

330

ЗМС-65х210К1

21 (3000)

65(2 9/16)

АА,ВВ

780

423

414

ЗМС-65х210К2

21 (3000)

65(2 9/16)

DD, ЕЕ

780

423

414

ЗМС-65х210К1

21 (3000)

65(2 9/16)

АА, ВВ

630

350

320

ЗМС-65х210К2

21 (3000)

65(2 9/16)

DD, ЕЕ

630

350

320
