Шаровые запорные краны классов 600, 1500

ПОИСК

Шаровые запорные краны классов 600, 1500 Шаровые запорные краны классов 600, 1500



Шаровые краны предназначены для использования в качестве запорного органа в тру­бопроводах промысловых, газосборных и газоперерабатывающих станций. Использование шарового крана для регулирования параметров газа не допускается.

Соответствие стандартам


Соединение с трубопроводами - фланцевое, в соответствии с техническими условиями API 6A. Диаметр прохода, строительная длина - по API 6D.

Конструкция шарового крана предусматривает:


- деаэрацию (вентиляцию) и слив жидкости из корпуса крана;
- герметизацию уплотнений по валу уплотнительной смазкой в случае повышенных утечек;
- использование уплотнений «металл-металл» в случае термического разрушения основного уплотнения и дублирующих по местам седло-шар, корпус-вал.

Класс применяемых материалов

Применяемые материалы соответствуют API6D, NACEMR-01-075.

Рабочая среда - природный газ, содержа­щий:

- H2S - до 6 % объема;
- С02 - до 6 % объема;
- конденсат - до 20 г/Нм3;
- механические примеси с размерами ча­стиц 1 мм до 20 мг/Нм3.

Температура рабочей среды - от - 15 до + 80 °С (кратковременно до + 150 °С).

Климатическое исполнение - VI по ГОСТ 15150-69. Шаровый кран предназначен для эксплуатации в умеренном климатиче­ском районе (II 5 по ГОСТ 16350-80).

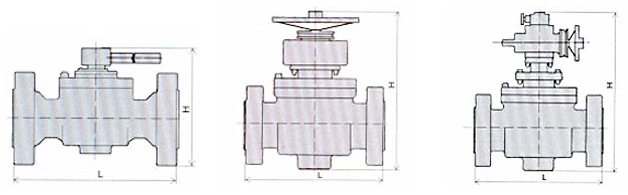

Технические характеристики шаровых кранов

Условное обозначение

Класс noAPI6D

Проходное значение DN, дюйм (мм)

Давление рабочее PN, psi (МПа)

L, мм

Н, мм

Масса, кг

Кран ручной

КШ-Р-80х ЮО.КЗ.У

600

3(80)

1440(10)

359

410

100

КШ-Р-ЮОх 100.К2.У

4(100)

435

460

160

КШ-Р-50х 150.КЗ.У

900

2(50)

2160 (15)

371.5

340

80

КШ-Р-100х150.КЗ.У

4(100)

549

470

170

КШ-Р-50 х 250.К2.У

1500

2(50)

6000 (25)

371,5

340

80

КШ-Р-65 х 250.К2.У

2 1/2 (65)

422,3

385

85

КШ-Р-80 х 250.К2.У

3(80)

473

410

150

Кран ручной механический

КШ-М-100х250.К2.У

1500

4(100)

6000 (25)

549

660

200

КШ-М-150х250.К2.У

6(150)

711

300

Кран с электроприводом

КШ-Э-50 х 250.К2.У

1500

2(50)

6000 (25)

371,5

577

120

КШ-Э-80 х 250.К2.У

3(80)

473

632

190

4(100)

549

820

240

КШ-Э-150х250.К2.У

6(150)

711

875

340
