Клапан обратный К1, К2, К3

ПОИСК

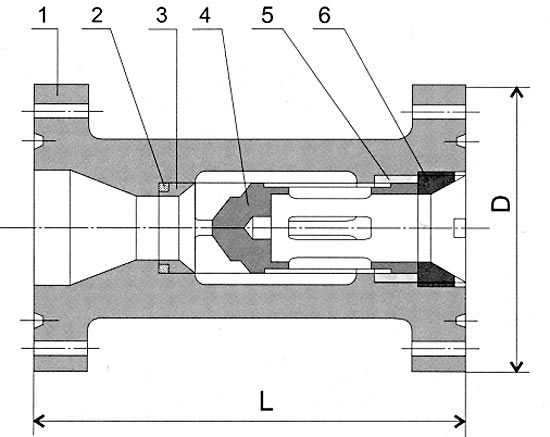

Клапан обратный К1, К2, К3 Клапан обратный



1 - корпус
2 - кольцо
3 - седло
4 - затвор
5 - втулка
6 - упор

Клапан обратный предназначен для перекры­тия магистрали и удержания давления при изме­нении потока рабочей среды.
Управление клапаном - автоматическое.

Разработана и производится серия клапанов об­ратных для рабочих давлений 14, 21, 35, 70, 105 МПа различных исполнений в зависимости от состава скважинной среды:

К1 - среда с содержанием С02 до 6 % по объ­ему;
К2 - среда с содержанием H2S и С02 до 6 % по объему каждого;
КЗ - среда с содержанием H2S и С02 до 25 % по объему каждого.

Клапаны обратные отвечают требованиям стан­дарта API 6A для уровней качества PSL 1, 2 и 3 и для классов температур К (от - 60 до + 82 °С).

Технические характеристики клапанов обратных

Условное обозначение

Рабочеедавление, МПа (psi)

Условный проход, мм (дюйм)

Класс материала по API

Габаритные размеры, мм

D

L

ОК-65 х 140 К1

14 (2000)

65(2 9/16)

АА

190

290

ОК-80 х 210 К2

21(3000)

78(3 1/16)

ЕЕ

240

290

ОК-50 х 350 К2

35 (5000)

52(2  1/16)

215

230

ОК-65 х 350 К2

65(2 9/16)

245

290

ОК-80 х 350 К2

78(3  1/8)

270

290

ОК-50 х 700 К2

70(10 000)

52(2 1/15)

ЕЕ

200

230

ОК-50 х 700 КЗ

52(2 1/15)

FF

200

230

ОК-65 х 700 К2

65(2 9/16)

ЕЕ

230

290

ОК-80 х 700 К2

78(3 1/16)

ВВ

200

290

ОК-80 х 700 КЗ

78(3 1/16)

FF

200

290

ОК-50 х 1050 КЗ

105(15 000)

52(2 1/16)

FF

222

280

ОК-80 х 1050 КЗ

78(3 1/16)

288

380
