  3. Станция управления фонтанной арматурой

Станция управления фонтанной арматурой

ПОИСК

Станция управления фонтанной арматурой Станция управления фонтанной арматурой



Предназначена для ручного управления и автоматического дистанционного аварийного закрытия фонтанной арматуры скважины.

Аварийное закрытие происходит в следующих случаях:

- слишком высокое или низкое давление,
- расплавление одной или нескольких плавких пробок защитной системы пожаротушения.

- Климатическое исполнение - У1 по ГОСТ 15150-69 (для работы во влажном климате в присутствии следов H2S).
- Отличительная особенность - станция управления автономна, ее основной энергоноситель - баллоны с азотом, которые по мере его расхода подзаряжаются обслуживающим персоналом.

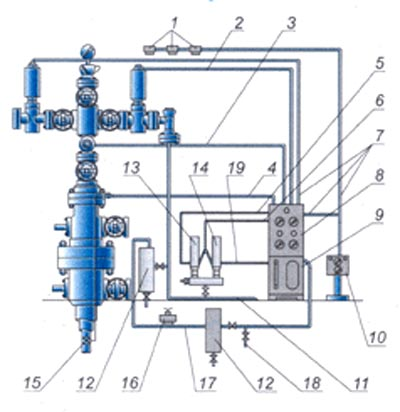

1 - Вилка с предохранителями.
2 - Давление к гидравлическому приводу боковой задвижки.
3 - Давление к гидравлическому приводу в стволовой части.
4 - Давление к гидравлическому подземному клапану отсекателю.
5 - Управляющий сигнал высокого давления.
6 - Управляющий сигнал низкого давления.
7 - Система снабжения давлением.
8 - Панель управления.
9 - Пневмоуправляемый блок гидравлической энергией.
10 - Дистанционный ручной пульт аврийного отключения.
11 - Трубопровод рабочей среды.
12 - Сепаратор газа.
13 - Высокое давление.
14 - Низкое давление.
15 - Клапан-отсекатель.
16 - Регулятор давления.
17 - Газовод.
18 - Воздуховод.
19 - Источник управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Система управления задвижек

автоматическая дистанционная с гидравлическим приводом

Количество управляемых задвижек:

стволовая (головная), Ру = 21 МПа,

боковая, Ру = 21 МПа,

управляемый клапан-отсекатель, Ру = 50 МПа,


1
2
1

Рабочая среда

природный газ с содержанием H2S и СO2, до 25% по объему каждого

Температура рабочей среды,°С

от -45 до +45

Рабочий агент в системе пневматического управления, Ру = 15 МПа, V = 40л

азот (4 баллона)

Рабочий агент в системе гидравлического управления, ПМС - 20 MQ ТУ 2229-003-11421207- 99, V = 60л

кремний-органическая гидравлическая жидкость

Количество гидронасосов

гидропневматический, Ру = 21 МПа,

гидропневматический, Ру = 50 МПа,

гидравлический (ручной), Ру = 60 МПа


1
1
1
