Дроссель гидравлический

ПОИСК

Дроссель гидравлический Дроссель гидравлический




- Предназначен для изменения параметров потока рабочей среды, а также для изменения направления потока рабочей среды.
- Оснащен гидроприводом, обеспечивающим его дистанционное управление.
- Является составной частью манифольда противовыбросового оборудования.
- Климатическое исполнение и размещение - по ГОСТ 15150-69.

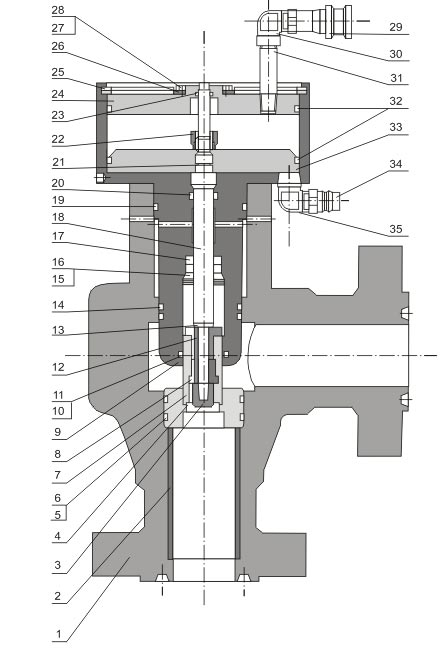

1 - корпус
2 - втулка сменная
3, 23 - гайка стопорная
4 - седло
5, 10, 14 - кольцо опорное
6, 11, 15, 20, 21, 22, 32 - уплотнение кольцевое
7 - затвор
8 - фиксатор передний
9 - корпус привода
12 - фиксатор задний
13, 27 - шайба
16 - кольцо
17 - кольцо промежуточное
18 - уплотнение стержневое
19 - шток привода
24 - крышка привода
25 - кольцо стопорное
26 - прокладка
28 - болт
29 - соединение быстроразъемное внутреннее
30, 35 - угольник
31 - патрубок
33 - поршень
34 - соединение быстроразъемное внешнее

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Проход условный, мм (дюйм)

78 (3  1/16)

Рабочее давление, МПа (psi)

70 (10 000)

Тип уплотнения

металл по металлу

Диапазон рабочих температур, °С

от -60 до +100

Рабочая среда

промывочная жидкость, буровой раствор,
нефть, газоконденсат, пластовая вода,
газ и их смеси

Класс материала

АА; ЕЕ; FF

Управляющее давление пневмопривода, МПа (кгс/см2)

3,15 (31,5)

Рабочая среда привода

масло всесезонное гидравлическое

Габаритные размеры, мм

ВМГ 3 ТУ 38-101479-74 760х403,5х278
