Клапан обратный с демпфирующим устройством

ПОИСК

Клапан обратный с демпфирующим устройством Клапан обратный с демпфирующим устройством



- Предназначен для предотвращения обратного потока транспортируемой среды и обеспечения безопасной работы оборудования и обслуживающего персонала.
- Устанавливается на горизонтальных надземных и подземных участках трубопроводов.
- Изготавливается в соответствии с техническими  условиями API 6D.

Конструктивные особенности:

- корпус изготавливается методом литья;
- герметичен ко внешней среде;
- демпфер имеет клапаны, предохраняющие  затвор и демпфер от гидравлических ударов.

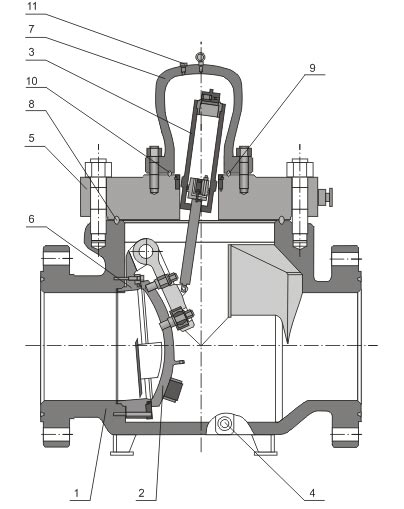

1 - корпус
2 - затвор
3 - демпфер
4 - заглушка
5 - фланец
6 - седло
7 - крышка
8 - кольцо
9 - кольцо
10 - разрезное кольцо
11 - заглушка


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Условный диаметр прохода, мм

400

Условное рабочее давление, МПа (кгс/см2)

16 (160)

Рабочая cреда

природный газ с содержанием
H2S и СО2 до 6% по объему
каждого

Температура рабочей среды, °С

- минимальная

-46

- максимальная

+80

Класс герметичности по ГОСТ 9544-93

Д

Присоединительные размеры фланцев

ANSI  B16.5

Гидравлические потери на номинальном режиме, МПа (кгс/см2)

0,01 (0,1)

Устойчивость к климатическим воздействиям по ГОСТ 15150-69

У1

Средний срок службы, не менее, лет

12

Средняя наработка на отказ, ч (циклов)

25 000 (1000)
