Редукционно-охладительные установки
Дроссельные устройства
Дроссельные устройства серий 863, 865, 891, 950 применяются в качестве нерегулируемых дроссельных элементов РУ, РОУ и БРОУ. Дроссельные устройства устанавливаются непосредственно за запорно-дроссельными клапанами РУ, РОУ, БРОУ на вертикальных участках трубопроводов с направлением потока рабочей среды от патрубка меньшего диаметра к большему.
Материал корпуса дроссельных устройств - сталь 12X1МФ (при температурах 540, 545°С) и сталь 20 (или 15ГС, при температурах 275, 346°С).
Техническая характеристика дроссельных устройств
Обозначение изделии | DN | Расчетные параметры пара | Площадь проходных сечений решеток, см2 | Масса, кг
| |||||
Давление, МПа вход/выход | Температура, °С вход/выход | F1 | F2 | F3 | F4 | F5 | |||
863-150/350-Ш | 150/350 | 13,0/7,1 | 490/460 | 69 | 104 | 192 | - | - | 210 |
863-150/350-Ш-01 | 150/350 | 13,0/7,1 | 490/460 | 32 | 44 | 78,5 | - | - | 213 |
863-250/450-Ш | 250/450 | 13,2/2,0 | 500/460 | 174 | 261 | 477 | - | - | 325 |
865-250/450-Ш | 250/450 | 12,3/7,0 | 490/470 | 174 | 260 | - | - | - | 299 |
891-250/450-Ш | 250/450 | 12,0/2,0 | 490/440 | 182 | 323 | 555 | - | - | 322 |
950-250/600-Ш | 250/600 | 14,0/2,2 | 500/435 | 212 | 392,5 | 716 | - | - | 718 |

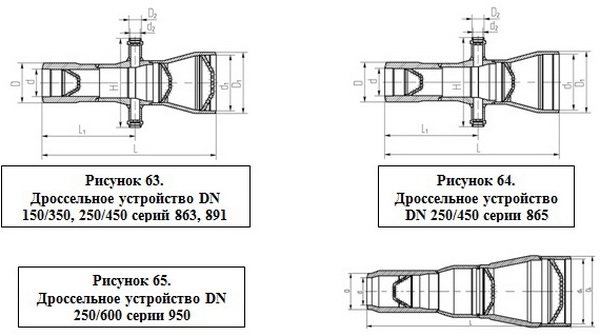

Основные размеры дроссельных устройств
Обозначение изделия | Размеры, мм | |||||||||
d | D | d1 | D1 | L | L1 | H | d2 | D2 | Рисунок | |
863-150/350-Ш | 170 | 245 | 345 | 377 | 1075 | 575 | 550 | 62 | 76 | 63 |
863-150/350-Ш-01 | 170 | 245 | 345 | 377 | 1075 | 575 | 550 | 62 | 76 | 63 |
863-250/450-Ш | 263 | 325 | 424 | 465 | 1125 | 605 | 650 | 62 | 76 | 63
|
865-250/450-Ш | 263 | 325 | 424 | 465 | 1125 | 620 | 650 | 62 | 76 | 64 |
891-250/450-Ш | 263 | 325 | 424 | 465 | 1125 | 605 | 650 | 62 | 76 | 63 |
950-250/600-Ш | 251 | 325 | 582 | 630 | 1800 | - | - | - | - | 65 |
