Клапан смесительный серии VRB140

ПОИСК

Клапан смесительный серии VRB140 Клапан смесительный серии VRB140





ИСПОЛЬЗОВАНИЕ

ESBE серия VRB140 – это группа компактных ротационных клапанов, разработанных для бивалентных систем, т.е. систем, в которых два источника тепла подключены последовательно или параллельно. Используемые с приводами и устройствами управления, ESBE VRB140, могут производить выбор предпочтения между источниками тепла.

Для более лёгкого ручного управления клапанами, они оборудованы рукоятками плавной регулировки и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRB140, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

Клапаны ESBE VRB140 выпускаются типоразмерами DN15- -50 с внутренней резьбой, размерами DN15- -50 с внешней резьбой и с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

ФУНКЦИОНИРОВАНИЕ

BIV клапан имеет два входа, к которым тепловые источники могут быть подключены последовательно или параллельно. Первичный, т.е. тепловой источник низшего уровня должен подключаться ко входу 1, а вторичный ко входу 2. Если потребность в тепле отсутствует, то оба входа 1 и 2 закрыты. Если необходима подача тепла, то подача во вход 1 используется до тех пор, пока не будет достигнута требуемая температура. Когда она достигнута, клапан сначала обеспечивает смешанный поток от входов 1 и 2. В конечном итоге, вход 2 полностью открыт, а вход 1 полностью закрыт. (Функция похожа на действие 3-ходового клапана, но с двумя входами вместо одного.)

BIV клапан также может использоваться в накопительных баках, где необходимы два выхода от бака. Один выход на верху бака и один выход на половине высоты бака, обслуживающего клапан и обратную магистраль от тепловой системы, соединённой с донной частью бака. При помощи этой конструкции, горячая вода из верхней части бака может быть использована для смешивания с холодной водой, поступающей из средней части.

СЕРВИС И ОБСЛУЖИВАНИЕ


Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана. Имеется ремонтный комплект для основных компонентов. Дополнительная прокладка может быть установлена в качестве дополнительного уплотнения штока без слива системы или демонтажа клапана в случае, если система не находится под давлением.

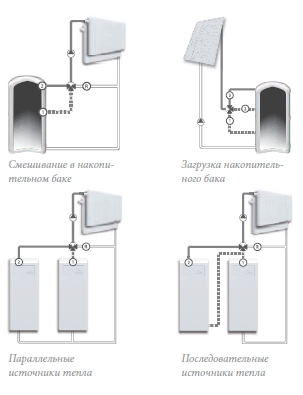

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры установок могут быть зеркально отражены. Шкала позиции клапана может быть перевернута и повёрнута для различных вариантов монтажа и долж­на быть установлена в правильной позиции, как показано в инструкции по установке. Символы, маркированные на отверстиях клапана снижают риск неправильной установки.

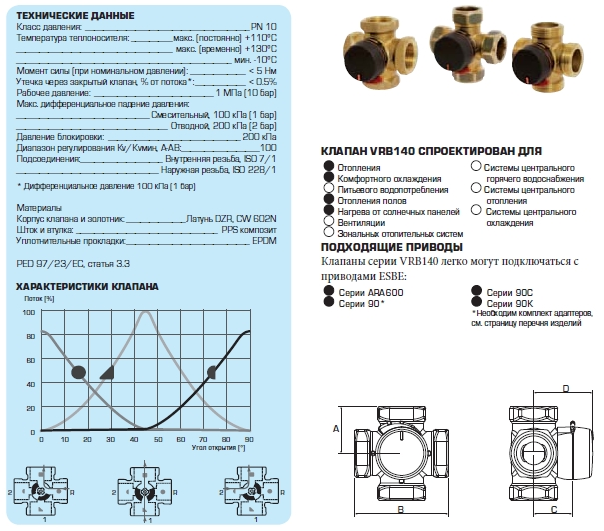

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRB141, ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоедине-
ние

A

B

C

D

Масса, [кг]

1166 01 00

VRB141

15

2.5

Rp 1/2"

36

72

32

50

0.40

1166 02 00

VRB141

20

4

Rp 3/4"

36

72

32

50

0.52

1166 03 00

VRB141

20

6.3

Rp 3/4"

36

72

32

50

0.52

1166 04 00

VRB141

25

10

Rp 1"

41

82

34

52

0.80

1166 05 00

VRB141

32

16

Rp 1 1/4"

47

94

37

55

1.08

1166 20 00

VRB141

40

25

Rp 1 1/2"

53

106

44

60

1.98

1166 06 00

VRB141

40

25

Rp 1 1/2"

58

116

44

62

2.25

1166 22 00

VRB141

50

40

Rp 2"

60

120

46

64

2.65

1166 07 00

VRB141

50

40

Rp 2"

62

125

44

62

2.30


4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRB142, НАРУЖНАЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоедине-
ние

A

B

C

D

Масса, [кг]

1166 08 00

VRB142

15

2.5

G 3/4"

36

72

32

50

0.40

1166 09 00

VRB142

20

4

G 1"

36

72

32

50

0.52

1166 10 00

VRB142

20

6.3

G 1"

36

72

32

50

0.52

1166 11 00

VRB142

25

10

G 1 1/4"

41

82

34

52

0.80

1166 12 00

VRB142

32

16

G 1 1/2"

47

94

37

55

1.08

1166 21 00

VRB142

40

25

G 2"

53

106

44

60

1.99

1166 13 00

VRB142

40

25

G 2"

58

116

44

62

2.25

1166 23 00

VRB142

50

40

G 2 1/4"

60

120

46

64

2.65

1166 14 00

VRB142

50

40

G 2 1/4"

62

125

44

62

2.30


4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRB143, КОМПРЕССИОННЫЙ ФИТИНГ

Арт. номер

Наимено-
вание

DN

Kvs*

Присоедине-
ние

A

B

C

D

Масса, [кг]

1166 15 00

VRB143

15

4

CPF 22 мм

36

72

32

50

0.40

1166 16 00

VRB143

20

6.3

CPF 22 мм

36

72

32

50

0.40

1166 17 00

VRB143

25

6.3

CPF 28 мм

36

72

32

52

0.45
