Клапан смесительный серии 3F

ПОИСК

Клапан смесительный серии 3F Клапан смесительный серии 3F



Клапаны ESBE серии 3F - это компактные смесительные клапаны из литого чугуна, предназначенные для использо­вания в системах отопления и охлаждения.

Пропорции смешивания могут регулироваться ручкой для ручного управления, или осуществляться через систе­мы автоматического управления с помощью электроприво­дов. Подходящие приводы – ESBE серии ARA600 для DN<50 или серий 90.

Клапан 3F доступен в типоразмерах DN 20-150 с фланцевым подключением.

Регулировочная шкала нанесена с двух сторон плас­тины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол = 90°.

СЕРВИС И ОБСЛУЖИВАНИЕ

Все основные элементы заменяемы. Уплотнение вала состоит из двух круглых прокладок, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией в системе должно быть снижено давление до нуля.

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры могут быть реверсивными. Табличка положения клапана отградуирована с двух сторон и при монтаже ее необходимо установить в том положении, которое указано в инструкции по монтажу.

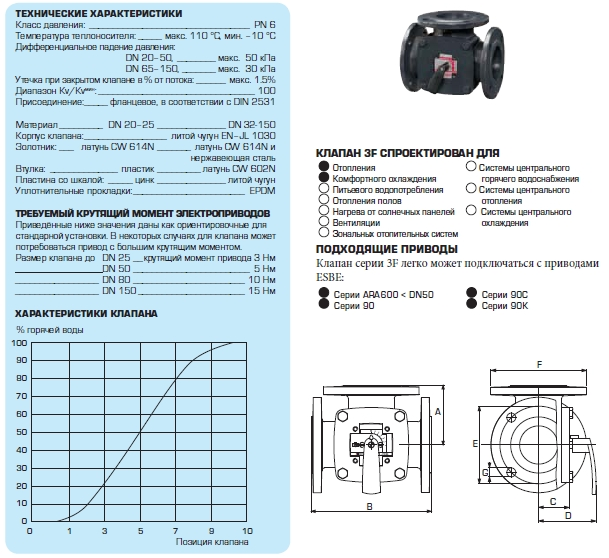

3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ 3F

Арт. номер

Наимено-
вание

DN

Kvs*

A

B

C

D

E

F

G

Масса, [кг]

1110 01 00

ESBE 3F20

20

12

70

140

40

82

65

90

4×11.5

3.5

1110 02 00

ESBE 3F25

25

18

75

150

40

82

75

100

4×11.5

4.0

1110 03 00

ESBE 3F32

32

28

80

160

40

82

90

120

4×15

5.9

1110 04 00

ESBE 3F40

40

44

88

175

40

82

100

130

4×15

6.8

1110 06 00

ESBE 3F50

50

60

98

195

50

92

110

140

4×15

9.1

1110 08 00

ESBE 3F65

65

90

100

200

52

95

130

160

4×15

10.0

1110 10 00

ESBE 3F80

80

150

120

240

63

106

150

190

4×18

16.2

1110 12 00

ESBE 3F100

100

225

132

265

73

116

170

210

4×18

21.0

1110 14 00

ESBE 3F125

125

280

150

300

80

123

200

240

8×18

27.0

1110 16 00

ESBE 3F150

150

400

175

350

88

130

225

265

8×18

37.0
